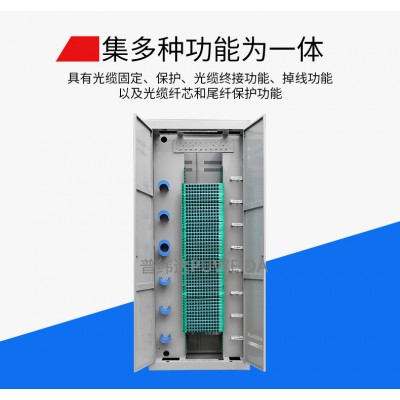

ODF光纤配线架优质厂商是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、光纤配线柜 ODF光纤配线架优质厂商光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。ODF光纤配线架是光传输系统中一个重要的配套设备,主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等,它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去,光通信建设中使用的光缆通常为几芯至几十芯,光纤配线架的容量一般都在100芯以下,这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用,光纤化也已成为接入网的发展方向。各地在新的光纤网建设中,都尽量选用大芯数光缆,这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
光纤配线柜 ODF光纤配线架优质厂商光纤配线架、三网合一光纤配线柜、三网合一ODF架、四网合一光纤配线架、四网合一机柜ODF机柜、ODF架、ODF配线架、ODF配线柜、光纤配线柜、光纤配线架、ODF光纤配线柜、ODF光纤配线架型号:144芯、288芯、432芯、576芯、720芯、864芯、1152芯、1440芯
材质:冷轧板、
规格:2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
ODF光纤配线架性能:
采用完全封闭结构,可防尘、防鼠;
模块化设计,可上下进缆,接地固定可靠;
机架采用优质钢板,整体静电喷塑,美观大方耐用;
机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装,既可满足上走缆方式要求,又可满足下走缆方式要求;
机架外型美观,结构紧凑,容量大,密度高,适用于带状光缆和普通光缆;
合理的绕线走线结构,使走线非常清晰简洁,路线非常方便;
单元体门板可翻转拆卸,以及整个面板正面可以90度摇开,方便光纤的安装维护;
安装好的适配器倾斜角为40度,避免弧光直射入眼,同时可以保证光纤曲率半径不小于40mm;
机架具备安全可靠的接地保护装置。
光纤配线架(ODF)用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高,出现了集ODF、DDF、电源分配单元于一体的光数混合配线架,适用于光纤到小区、光纤到大楼、远端模块及无线基站的中小型配线系统。
外观结构
1、机架结构形式
1)机架结构有封闭式、半封闭式和敞开式。
2)机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,深度推荐选用300mm、450mm及600mm。
3)机架外形尺寸的偏差不超过±2mm;外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。
3、引入光缆弯曲半径
引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。
4、机架结构
结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。
6、机架的表面
涂覆层应表面光洁,色泽均匀、无流挂、无露底;金属件无毛刺锈蚀。
7、结构装置上的文字、图形、符号和标志
结构装置上的文字、图形、符号和标志应清晰、完整、无误。
折叠编辑本段材料 折叠防腐蚀性能
ODF所有的零件采用的材料应具有防腐性能,如该材料无防腐性能应作防腐处理;其物理、化学性能必须稳定,并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害,这些材料还必须与其他设备中所常用的材料相容。
防锈蚀性能
ODF中表面电镀处理的金属结构件,在通过盐雾试验方法进行48h盐雾试验后,外观不得有肉眼可见的锈斑。
折叠涂覆处理要求
采用涂覆处理的金属结构件,其涂层与基体应具有良好的附着力,附着力应不低于GB/T9286标准表I中2级要求:在切叉处和/或沿切边缘有涂层脱落,受影响的交叉切割面积明显大于5%,但不能明显大于15%。
折叠燃烧性能要求
设备中非金属材料的结构件及光纤连接器的燃烧性能应符合以下条件之一:
1)试验样品没有起燃;
2)试验样品离火后持续有焰燃烧的时间不超过10s,并且火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的底层。
单元式
单元式的光纤配线架是在一个机架上安装多个单元,每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点,又通过机架的结构变形,提供了空间利用率,是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性,在操作和使用上有一定的不便。
抽屉式
抽屉式的光纤配线架也是将一个机架分为多个单元,每个单元由一至两个抽屉组成。当进行熔接和调线时,拉出相应的抽屉在架外进行操作,从而有较大的操作空间,使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置,可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间,但与单元式一样,在光连接线的存储和布放上,仍不能提供大的便利。这种机架是目前多的一种形式。
模块式
模块式结构是把光纤配线架分成多种功能模块,光缆的熔接、调配线、连接线存储及其他功能操作,分别在各模块中完成,这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供大的灵活性,较好地满足通信网络的需要。推出的模块式大容量光纤分配架,利用面板和抽屉等独特结构,使光纤的熔接和调配线操作更方便;另外,采用垂直走线槽和中间配线架,有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中受欢迎的一种,但它的造价相对较
产品特点
1. 容量大,密度高;操作方便;
2. 卡式安装FC、SC、LC、ST(另加法兰)四种适配器,适配器与机箱正面呈30°角,既保证了跳纤的曲
率半径,又可避免弧光灼伤眼睛;
3. 确保光纤、光缆在任何位置弯曲曲率半径大于40mm;
4. 全模块化设计,12芯接续模块集熔接与配线为一体;
5. 能同时满足带状光缆和非带状光缆的成端需要;
6. 标识清楚,每芯光纤的接续与分配都有明确的标示;
7. 为跳纤提供的管理方案,布线美观,便于查找;
8. 光缆、尾纤、跳纤的进出线各自独立,互不干扰;
9. 有可靠的光缆固定、开剥、接地保护装置;
10. 每个接续模块可单独抽出,操作方便,具有保护光纤接点和盘贮光纤功能;
11. 提供各种保护附件,避免光纤受到意外机械损伤。
使用条件
环境温度—25℃至40℃
相对湿度≤85%(30℃)
大气压力70KPa到106KPa之间
产品售后服务
为创造品牌,提高企业知名度,树立企业形象,我公司本着“一切追求高质量,用户满意为宗旨的精神,以“最优惠的价格,最周到的服务,最可靠的产品质量的原则向您郑重承诺:
一,产品质量承诺:
1, 产品的制造和检测均有质量记录和检测资料。
2, 对产品性能的检测,我们诚请用户亲临对产品进行全过程,全性能检查,待产品被确认合格后再装箱发货。
二,产品价格承诺:
1,为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质品牌产品。
2,在同等竞争条件下,我公司在不以降低产品技术性能,更改产品部件为代价的基础上,真诚以最优惠的价格提供给贵方。
三,交货期承诺:
产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产,安装,力争满足用户需求。
四,服务承诺:
1,服务宗旨:快速,果断,准确,周到,彻底
2,服务目标:服务质量赢得用户满意
3,服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在24小时内可达到现场并开始维修。
4, 服务原则:产品保修期为十二个月,在保修期内供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
