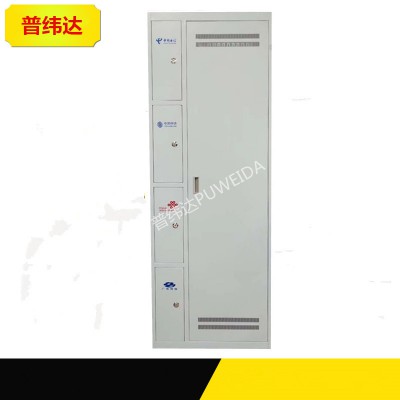

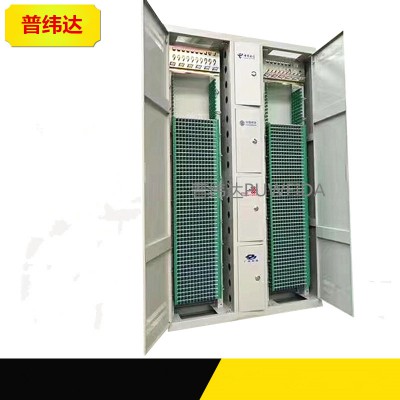

FTTH四网合一光纤配线架网合一光纤配线架-四网合一光纤配线柜前后开门宁波普纬达【锐速】通信设备有限公司生产销售四网合一光纤配线架-四网合一光纤配线柜前后开门用于数字通信机房和光通信机房。适用于光缆与光通信设备间或光通信设备与光通信设备间配线路连接；具备配线、调线、转接等功能。通过光纤连接器插头插座，将进局光缆和局内端机进行调线、配线的连接。本设备还可以将数字配线单元与光配线单元混装于一体，实现对数字和光通信的调线、配线等多种功能。它能完成对光缆的固定、剖分、接地保护；光纤的固定连接、合理布放、预留盘绕、连线、调度等功能。 机架是整机的支撑和各功能部分的装载体。架顶上方的弯角件可与机房连接。架底与地面用膨胀螺钉安装。左立柱的前面是绕线区，可盘绕富余跳纤，理顺后的跳纤可从架顶或架底的出口连接至光设备。左立柱的后面也可提供大量光缆的固定、终端。产品名称：ODF光纤配线柜、ODF配线架、光纤配线架、ODF机柜、ODF配线柜
材质：冷轧板
安装标准： 19英寸安装.
材 料： 材料全部要求为Q235以上优质冷轧钢板，顶底框，立柱材料厚度1.5mm以上.
规 格： 高*宽*深MM:2260*600*600及高(2000或2200或2260)*宽(600或800)*深(600*800).
颜 色： RAL:7035灰白色;GY-09冰灰色;Z44浅驼灰色可选;也可以定制.
前 门： 钢化玻璃门,铁门,网孔铁门可选.
后 门： 铁门,网孔铁门,单开门或双开门可选.
进线方式： 能同时满足上下进线.
表面处理： 机架整体采用静电喷塑处理.
整体结构： 机架整体为拼装式结构，全正面操作.
机架接地： 机柜保证电气导通，有完善的接地系统.
机架安装： 机架可以并列安装，并且有合理的走线通道F
四网合一光纤配线架|共建共享光纤配线架|四网合一ODF|四网合一机柜|四网合一直插盘配线架|插片式分光四网合一机柜|光纤配线架|三网合一光纤配线架|三网合一直插盘ODF|ODF光纤配线架|光纤配线柜|光纤机柜
供应四网合一光纤配线架【144芯、288芯、576芯、720芯光纤配线架】
三、四网合一光纤配线架具有以下特点：
机架采用冷轧钢板制造，表面喷塑，外形美观，机构合理。
采用插片式分路器分光模式，做到插片式分光与主干盘相结合。
四网运营独立设计，单面操作。
充分考虑光缆固定，有进缆和盘纤通道。
采用12芯熔配一体化模块，充分利用有效空间，满配容量为720芯。
卡接式安装FC、SC适配器。
所用12芯熔配一体化模块可抽出至箱外，全正面操作。
有牢固的光缆固定、开剥和接地装置。
各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。
四、技术指标
环境温度：-40℃- 60℃
相对湿度：≤95%
大气压力：70kpa-106kpa
连接器损耗（插入，重复）：≤0.5db
回波损耗：pc40db, UPC≥50dB, APC≥60dB
光纤转接器插拔1000次变化量≤0.2Db
高压防护接地机箱可能电阻：≥20000MΩ/500V(DC)
箱高压防护接地与机箱耐压≥15000V(DC)/1min，不击穿，无飞弧。
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的密封防护等级：达到GB4208标准IP65级。
二、配线架选购信息
1. 材 质： 冷轧板
2. 品 牌： 普纬达
3. ODF单元箱容量：12芯、24芯、48芯、72芯、96芯、144芯
4. ODF配线架容量：288芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯、2016芯
5. 配线架类型： 直插盘式ODF，子框式ODF，三网融合（合一）ODF，四网合一光纤配线架，开放式ODF，单元箱式ODF，壁挂式ODF
6. 主要适用范围：光纤配线机房
四网合一光纤配线架|共建共享光纤配线架|四网合一ODF|四网合一机柜|四网合一直插盘配线架|插片式分光四网合一机柜|光纤配线架|三网合一光纤配线架|三网合一直插盘ODF|ODF光纤配线架|光纤配线柜|光纤机柜
2．光电性能：
1）连接器衰耗（包括插入、互换和重复）≤0.5dB
2）互换性附加损耗≤0.2dB
3）重复性附加损耗≤0.1dB
4）回波损耗≥40dB
5）插拔耐久性寿命>1000次
6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC）
7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧
3．适用性指标：
1）标称工作波长：850nm、1310nm、1550nm。
2）光纤活动连接器：符合GB12507以及相关标准的规定。
3）光纤光缆应符合GB/T11819和GB /T7424的规定
普纬达通信设备主营产品：ODF光纤配线架、光纤总配线架MODF，分路器箱、ODF单元箱、三网合一ODF配线架、三网合一网络箱、光纤配线架、总配线架、三网合一箱、四网合一箱、三网合一机柜、网络机柜、光缆终端盒、光缆交接箱、光纤跳线、尾纤、和相关配件等
