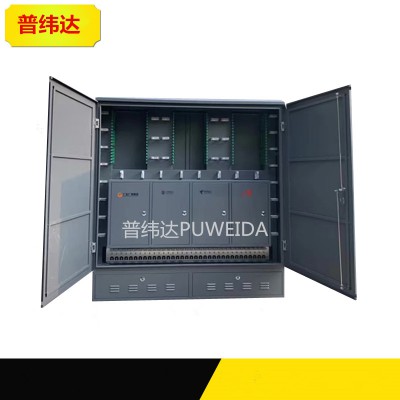

四网光交箱

portant;">

portant;">

portant;">

一、光缆交接箱（OCC）

配线箱体（宽带）

1.1 组成

由箱体、内部结构件与工作单元、光纤活动连接器及备附件等组成

1.2 型式

可以室内落地、室内壁挂、室外架空、室外落地、室外壁挂安装及室内外通用型。

2、环境描述

2.1 使用环境条件

2.2检验环境条件

试验在标准大气条件下进行。标准大气条件为温度：15℃～35℃，相对湿度不大于75％，大气压力为80kPa～106kPa。

3、总体要求

3.1 总体描述

交接箱的工作单元应采用模块化设计，其中包括箱体、光缆固定装置、接地装置、光分单元、主干熔接单元、配缆熔接单元、直熔单元、储纤单元、盘纤单元等。

3.2 外观与结构

（1） 箱体结构形式

1）箱体采用通用型片状模塑料（SMC）材料或金属箱体的封闭结构形式；非金属箱体采用的SMC材料应符合GB／T 15568的要求，或者采用更好的耐侯性材料；金属箱体材料应采用牌号为Q235-A或更好的金属材料，厚度不小于1.5mm。本规范给出的箱体尺寸为参考尺寸。门通过铰链结构连接，门可自由开合5000次不损坏。门锁应为防盗结构，具有良好的抗破坏性，应符合中华人民共和国公共安全行业标准GA/T 73-94 机械防盗锁规定。

2）光缆从箱体的底座进缆孔进出。箱体留有相对独立的进出线孔，孔洞数量应满足满配时的需求。

3）容量在432芯以下（含432芯）的光缆交接箱宜采用单面右开门操作结构；576芯光缆交接箱推荐采用双面单开门操作结构。

4）光缆交接箱配有密封腻子，以便于线缆引入孔处的密封，防止水和啮齿类动物进入机箱。

5）箱体应保证电气导通，并有完善的接地系统。

（2） 机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于120°，间隙应不大于3mm。结构应牢固，装配具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

（3） 引入光缆弯曲半径

引入光缆进入箱体时，其弯曲半径应不小于光缆直径的20倍。

（4） 箱体结构

箱体结构应设计合理，满足设计、施工、维护管理等各类需要。箱体结构是衡量设备总体情况的重要依据。

箱体结构采用全正面或正反两面操作，布放、盘绕光纤跳线的装置要设计合理，光纤跳线设定为侧走线方式，光缆引入后应有护套管保护，应有足够大的跳纤面积。整个内部箱体应保证电气导通，并有完善的接地系统。

箱体必须满足满容量布放、盘绕光纤跳线要求，满配置时应能够方便地进行维护操作。

机箱内应在合适的位置设置储纤单元，以便于尾纤的管理存储，储纤单元结构要合理便于存纤取纤并具备防尘功能。应具备科学的尾纤管理功能，便于尾纤查找、调度、替换等各种管理操作。

机箱内应在合适的位置预留直熔单元，以便于光缆的直通。

光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器，在满容量范围内应能方便地成套配置。开剥后的散纤应加护套管（壁厚0.9mm，材料硬度为邵氏硬度Shore70）。标识应从左到右，从下到上。

（5） 保护套、衬垫及纤芯和尾纤弯曲半径

光纤光缆穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。光缆光纤、尾纤无论处于何处弯曲，其曲率半径应不小于30mm。

（6） 箱体表面

SMC箱体表面的光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体表面不应出现任何紧固件。

金属箱体表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。
