普纬达【锐速】通信数据 MPO高密度光纤预连接系统将高密度光纤连接器MPO与光缆在工厂完成端接、测试,在现场即插即用,支持用户数据 快速部署。系统包括MPO主干光缆、MPO模块插盒、光纤配线架及各类跳线。
■ 通过工厂端接和测试可极大提高系统传输性能和布线质量;
■ 基于模块化设计,可实现系统部件快捷的连接,极大降低现场施工成本;并实现系统故障快速恢复。
■ 当数据 升级变更时,预端接系统可以减少移动所带来的风险;
■ 其高密度的特点,还将大幅度节约机柜空间,有利于降低数据 的能源消耗;
■ 通用性强,便于未来向下一代光纤布线系统升级。
MPO光纤适配器|MPO光纤耦合器|MPO光纤法兰盘
MPO适配器，含key up-key down ，key up-key up.
-
低插入损耗
-
支持4~72芯 单模、多模MPO光纤线连接
-
符合IEC 61757-7国际标准
-
-
数据 阵列式多通道连接系统、高密度多通道连接系统
-
40G,100G光传输系统、QSFP, CXP模块
-
参数数值插入损耗（dB）＜0.7插拔500次变化（dB）＜0.3工作温度（℃）－40 ～+85存储温度（℃）－40 ～+85
MPO-LC/SC预端接扇形光纤是指一端采用MPO单头12芯或24芯连接器，而另一端是采用LC/SC连接器。该产品主要应用在预端模块盒内，连接预端主干光缆与设备间的跳线，使之模块化，达到即插即用，相对于传统熔接，极大的提高了工作的便利性和效率。
1个含导向针的MPO连接器通过模块盒的MPO 口与主干光缆对接，另外一端LC或者SC连接器通过模块盒的LC面板或者SC面板与设备端的跳线对接。
订制的跳线长度可以与模块盒匹配，便于盘纤。
MPO主干光缆
MPO主干光缆主要有两种类型的产品: 1. MPO-MPO主干光缆; 2. MPO- LC/ SC /FC扇形分支主干光缆;
MPO-MPO主干光缆
■ MPO主干光缆编号规则(每空格代表一位):
■ 每个MPO预端接光缆内含12芯光纤,一次插拔即可完成12芯光纤的接续;
■ 光缆采用圆型双层增强护套结构,克服弯曲敏感性问题,具有更高的强度, 便于施工布放。
■ 采用护套和拉环在布线时方便施工及对插头提供保护;
■ 目前可以提供62.5/125μm(OM1)标准多模光纤,50/125μm激光优化万兆(OM3)多模光纤,和低水峰单模光纤的预端接产品。
■ MPO插头端面有公头和母头两种结构,可根据实际情况选用。
| 名称 | 编号示例 | 阻燃等级 | 长度 | 端面结构 | 跳线类型 | 端面类型 |
|
12芯MPO/PC-MPO/PC多模(OM1)主干 光缆(母头-母头)(up-up)10米 |
3W-MPO-N11 | LSZH | 10米 | 母头-母头 | UP-UP | PC |
|
12芯MPO/PC-MPO/PC万兆多模(OM3) 主干光缆 (母头-母头)(up-up)10米 |
3W-MPO-N12 | LSZH | 10米 | 母头-母头 | UP-UP | PC |
|
12芯MPO/PC-MPO/PC低水峰单模主干 光缆(母头 -母头)(up-up)10米 |
3W-MPO-N13 | LSZH | 10米 | 母头-母头 | UP-UP | PC |
|
12芯MPO/PC-MPO/PC多模(OM1)主干 光缆(公 头-母头)(down-up)10米 |
3W-MPO-N14 | LSZH | 10米 | 公头-母头 | DOWN-UP | PC |
|
12芯MPO/PC-MPO/PC万兆多模(OM3) 主干光缆 (公头-母头)(down-up)10米 |
3W-MPO-N15 | LSZH | 10米 | 公头-母头 | DOWN-UP | PC |
|
12芯MPO/PC-MPO/PC低水峰单模主干 光缆(公头 -母头)(down-up)10米 |
3W-MPO-N16 | LSZH | 10米 | 公头-母头 | DOWN-UP | PC |
MPO- LC/ SC /FC扇型分支主干光缆(或跳线)
■ MPO预端接扇形光缆一端采用MPO连接器,另一端可分支成12个插头,插头的类型可根据用户的要求(LC/ SC /FC等);
■ MPO护套在光缆安装时对连接器插头提供保护,拉环设计方便布线施工;
■ 光缆采用圆型双层增强护套结构,克服弯曲敏感性问题,具有更高的强 度,便于施工布放。
■ 目前可以提供62.5/125μm(OM1)标准多模光纤,50/125μm激光优化万兆(OM3)多模光纤,和低水峰单模光纤的预端接产品。
■ 其中扇形分支可提供0.9mm和2.0mm两种直径。
■ 该产品还可用于跳线使用。
■ MPO扇出光缆编号规则同MPO-MPO预端接主干光缆编号规则:
| 名称 | 编号示例 | 阻燃等级 | 长度 | 端面结构 | 端面类型 | 分支插头类型 | 分支光缆线径 | 扇出长度 |
|
12芯MPO/PC-LC/PC多模(OM1)扇 形分支主干光缆(公头)10米 |
3W-MPO-GQTX-1 | LSZH | 10米 | 公头 | PC | LC | 2 | 0.5米 |
|
12芯MPO/PC-LC/PC万兆多模 (OM3) 扇形分支主干光缆(公头)10米 |
3W-MPO-GQTX-2 | LSZH | 10米 | 公头 | PC | LC | 2 | 0.5米 |
|
12芯MPO/PC-LC/PC低水峰单模扇 形分支主干光缆(公头)10米 |
3W-MPO-GQTX-3 | LSZH | 10米 | 公头 | PC | LC | 2 | 0.5米 |
|
12芯MPO/PC-SC/PC多模(OM1)扇 形分支主干光缆(公头)10米 |
3W-MPO-GQTX-4 | LSZH | 10米 | 公头 | PC | LC | 2 | 0.5米 |
|
12芯MPO/PC-SC/PC万兆多模 (OM3) 扇形分支主干光缆(公头)10米 |
3W-MPO-GQTX-5 | LSZH | 10米 | 公头 | PC | LC | 2 | 0.5米 |
|
12芯MPO/PC-SC/PC低水峰单模扇 形分支主干光缆(公头)10米 |
3W-MPO-GQTX-6 | LSZH | 10米 | 公头 | PC | LC | 2 | 0.5米 |
注:也可根据用户要求提供插头为FC、ST等其它类型的MPO预端接扇出光缆
MPO转接模块，主要用于将MPO主干光缆终端的12芯MPO连接器分支为单芯或双芯的常规连接器。利用单芯或双芯跳线可以直接将模块输出端连接至系统设备输出端口、配线架端口或用户端。
此转接模块的特征是单芯或者双芯端口在模块前端，可选择12口SC单工连接器及12口LC双工连接器，背部安装一个或两个适配器。模块为转接跳线，直接连接模块的前面板与背部适配器。
MPO连接器
| 光纤类型 | 单模 | 多模 | |
| 插入损耗 | 典型（dB） | 0.35 | 0.35 |
| （dB） | 0.70 | 0.70 | |
| 回波损耗（dB） | ≥60（APC） | ≥20（PC） | |
| ≥50（PC） | |||
| 公/母 | 公头：含针 母头：不含针 | ||
| 耐久性 （dB） | ≤0.2 200次对接 | ||
| 工作温度（℃） | －40 ～+85 | ||
| 测试波长（nm） | 1310 | 850 | |
LC/SC/FC 等常规连接器
| 光纤类型 | 单模 | 多模 | |
| 连接器类型 | PC | APC | PC |
| 插入损耗（dB） | ≤0.3 | ||
| 回波损耗（dB） | ≥50 | ≥60 | ≥35 |
| 耐久性 （dB） | ≤0.2 1000次对接 | ||
| 工作温度（℃） | －40 ～+85 | ||
| 测试波长（nm） | 1310 | 850 | |
MPO模块插盒
高密度、模块化设计的模块插盒,实现光缆即插即用,满足快速部署数据 的要求。
A型48芯MPO-LC模块插盒
■ 可安装于配套光纤分线盒套件上,组成1U96芯高密度光纤配线架;
■ 高密度、模块化设计,便于安装,仅需简单的4次插拔即可完成48芯光纤端接,实现光缆的快速连接;
■ 模块插盒内用MPO扇形分支跳线连接后部MPO和前部LC适配器,盒体背部MPO插座应配合使用端
■ 面带孔(母头)的MPO主干光缆;前部配合使用LC跳线的接线线序为:AB/BA。
| 名称 | 型号 | 单位 | 端口类型 | 备注 |
|
A型48芯高密度MPO/PC-LC/PC多模(OM1) 光纤模块插盒 |
3W-MPO-48A1 | 套 | LC |
可装配于A 型光纤分 线盒盒体套件模块包含24 个双芯LC 和4个MPO 适配器以及之间连接的MPO-LC扇形跳线; |
|
A型48芯高密度MPO/PC-LC/PC万兆多模 (OM3) 光纤模块插盒 |
3W-MPO-48A2 | 套 | LC | |
|
A型48芯高密度MPO/PC-LC/PC低水峰单模光 纤模块插盒 |
3W-MPO-48A3 | 套 | LC |
A型MPO转接面板
■ A型MPO转接面板可安装于配套的光纤分线盒盒体套件上,适用于MPO光纤连接器之间的转接。适配器类型为UP-DOWN
| 名称 | 型号 | 单位 | 备注 |
| A型4口MPO转接面板 | 3W-MPO-MB4 | 套 | 含4个MPO适配器,适用于A型光纤分线盒盒体套件 |
| A型2口MPO转接面板 | 3W-MPO-MB-2 | 套 | 含2个MPO适配器 |
A型空面板
■ 用于光纤配线架未满配情况下。
| 名称 | 型号 | 单位 | 备注 |
| A型空面板 | 3W-MPO-HZ01 | 套 | 适用于A型光纤分线盒盒体套件 |
B型MPO模块插盒
■ 可安装于配套的光纤分线盒盒体组件上,如采用LC型连接器,可组成1U72芯光纤分线盒或4U288芯光纤分线盒;
■ 高密度、模块化设计,便于安装,仅需简单的2次插拔即可完成24芯光纤端接;
■ 模块插盒内用MPO扇形分支跳线连接后部MPO和前部LC适配器,盒体背部MPO插座应配合使用端
■ 面带孔(母头)的MPO主干光缆; 前部配合使用LC跳线的接线线序为:AB/BA。
| 名称 | 型号 | 单位 | 端口类型 | 备注 |
|
B型24芯MPO/PC-LC/PC 多模(OM1) 光纤模块插盒 |
3W-MPO-A1 | 套 | LC |
可装配于B 型光纤分线盒盒 体套件：NPL4.104.2005和NPL4.104.2006，模块包含6 个四联LC 和2 位MPO 适配器以及之间连接的MPO-LC 扇形跳线 |
| 3W-MPO-A2 | 套 | LC | ||
|
B型24芯MPO/PC-LC/PC 低水峰单模 光纤模块插盒 |
3W-MPO-A3 | 套 | LC | |
|
B型12芯MPO/PC-SC/PC 多模(OM1) 光纤模块插盒 |
3W-MPO-A4 | 套 | SC |
可装配于B 型光纤分线盒盒 体套件：NPL4.104.2005和NPL4.104.2006，模块包含6 个双联SC 和1 个MPO 适配器以及之间连接的MPO-LC 扇形跳线 |
|
B型12芯MPO/PC-SC/PC 万兆多模 (OM3)光纤模块插盒 |
3W-MPO-A5 | 套 | SC | |
|
B型12芯MPO/PC-SC/PC 低水峰单模 光纤模块插盒 |
3W-MPO-A6 | 套 | SC |
注:也可根据用户要求提供端口为FC、ST等其它类型的MPO接线盒
B型空面板
■ 用于光纤分线盒未满配情况下。
| 名称 | 型号 | 单位 | 备注 |
| B型空面板 | 3W-MPO-PXJ01 | 套 | 适用于B型光纤分线盒盒体套件 |
注:上述模块与光纤分线盒盒体套件组成 光纤分线盒。

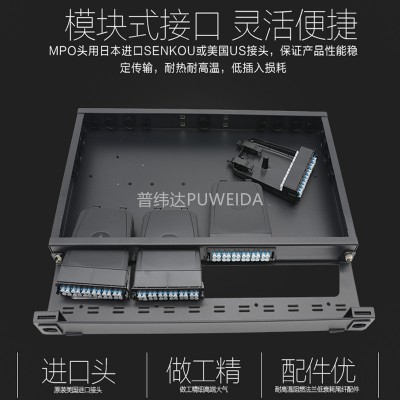

MPO光纤配线架,用于数据 MDA，IDA或HDA配线区域光纤主干连接及配线管理，安装于19英寸机架及机柜中,可安装预连接MPO转接模块或MPO适配器前面板。
1、安装于19英寸机架及机柜中，用于模块盒的集中管理
2、通过模块化设计实现端口数量的增长，提供光纤高密度连接能力
3、MPO 1U 光纤配线箱可安装4个MPO欲端接盒，端接盒安装双工LC适配器 可管理光纤芯数达96芯，端接盒安装单工SC适配器 可管理光纤芯数达48芯，如安装MPO适配器板 可管理光纤芯数达288芯
4、MPO 2U 光纤配线箱可安装8个MPO预端接盒，端接盒安装双工LC适配器 可管理光纤芯数达192芯，端接盒安装单工SC适配器 可管理光纤芯数达96芯，如安装MPO适配器板 可管理光纤芯数达576芯
5、MPO 3U光纤配线箱可安装12个MPO预端接盒，端接盒安装LC适配器 可管理光纤芯数达288芯，端接盒安装单工SC适配器 可管理光纤芯数达144芯，如安装MPO适配器 可管理光纤芯数864芯
6、采用优质冷轧钢板制作
7、板材通过严格的脱脂、酸洗、防锈磷化、纯水清洗后，再进行静电喷塑,喷塑厚度为80μm-100μm，符合欧洲ROHS环保标准
8、光纤配线架设计包含了理线架和标签条
9、配线架安装方便，管理方便等优点
10、是传统熔纤配线架的密度的四倍多，大大节约的机柜的空间，提高机柜利用率，为数据 建设创造价值
11、采用模块化的结构升级维护便利
12、含1U/2U/3U理线架设计
| 96芯模块式光纤分线盒 ( 由两套A 型48 芯MPO-LC 模块插 盒和1UA 型光纤分线盒盒体套件组成) |
72芯模块式光纤分线盒 ( 由三套B 型24 芯MPO-LC 模块插 盒和1UB 型光纤分线盒盒体套件组成) |
288芯模块式光纤分线盒 ( 由十二套B 型24 芯MPO-LC 模块插 盒 和4UB 型光纤分线盒盒体套件组成) |
