FC12芯束状尾纤

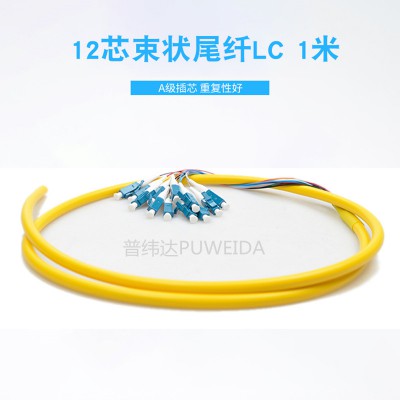

12芯束状尾纤：束状尾纤，又称尾纤束，只有一端有连接头，12芯束状尾纤广电级 网络级 电信级而另一端是一根光纤的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与终端设备。尾纤分为多模尾纤和单模尾纤。可将多芯光缆（如4芯、6芯、8芯、12芯）扇形（束状）分开并装上连接器插头实现多芯光缆分纤连接，方便室内连接及配线架（ODF）密集安装。防水尾缆组件一般用途野外恶劣环境，对器件的可靠性较高。多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。 它由12根尾纤组成，颜色依次为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。 插入损耗：≤0.2dB 回波损耗：≥60dB 工作温度：-40℃～ 80℃ 重 复 性： ≤0.1dB 互 换 性： ≤0.2dB 插拔次数：＞1000次 抗拉强度：0~15Kg。带状、束状尾纤：提供带状光纤直分单芯接线的连接方式。多用于架内连接，连接简易、方便、经济。易于安装、体积小、容量大。插入损耗低，反射衰减高。跳线种类：2.0mm、0.9mm。指标PC插入损耗≤0.2dB反射衰减≥50dB APC插入损耗≤0.2dB反射衰减≥60dB、规格4芯、6芯、8芯、10芯、12芯。分出光纤有专用套管保护，使光纤不易被拧断或损伤，且弯曲性能好。连接器配置可配FC/PC、FC/APC、SC/PC、SC/APC、ST/PC等各种连接器。

12芯散装尾纤：就是12条普通的尾纤而已12芯束状尾纤：相当于把12条普通尾纤剥掉外面的皮然后“捆”到一起，做成一条，12个头，12种颜色。这个在一体化熔纤盘里用的多12芯带状尾纤：用12芯带状光纤做成的尾纤，也有12个头子。光纤连接器(又称跳线)是指光线两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤。单模光纤连接器连接头连接类型有ST、SC、FC、LC、MU、D4、SM4、FDDI、MT-RJ等指标，端面接触方式有PC、UPC、APC型。两端连接器类型或接触面不同的跳线，称为单模转接跳线。由12根尾纤组成，颜色依次为：蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，浅蓝，一种是抽拉式的，一个机框里边放熔接盘，装12芯束状尾纤跟耦合器（这个叫光纤配线架）有12芯，24芯，48芯，72芯，96芯。还有就是终端盒式的，均可以采用LC，SC，ST，FC的耦合器安装，19寸机架式安装。

束状尾纤的作用主要是用于连接光纤两端的接头，尾纤一端跟光纤接头熔接，另一端通过特殊的接头(ST、SC、LC、MTRJ)跟光纤收发器或光纤模块相连，构成光数据传输通路。其中ST接头一般都是先用耦合器转接，再连接到光纤收发器或光纤模块上。　FC-SC类型，也就是通常所的圆转方的尾纤。FC连接ODF盒，SC连接设备的光口。华为早期的SBS和Optix设备用的都是这种光纤连接器。　FC-FC类型，俗称圆转圆的尾纤，通常用在ODF架之间的跳纤，不过在华为早期的SBS类型长距离设备也有应用，长距光缆是圆口的。　SC-SC类型，俗称方转方尾纤，一般用在设备之间光板的连接。　SC-LC类型，LC接口俗称小方头尾纤，是卡接式的。现在华为OSN系列设备，中兴S系列设备，包括早期朗讯的波分设备，都是用的这种光纤连接器。　LC-LC类型，这个应用比较少，通常是波分设备之间的内部连纤用。 主要类型就是这么几种，都是单模尾纤，尾纤颜色都是黄色。当然还是有数据设备上应用有其他类型的光接口，一般是多模尾纤，颜色是橙色的，传送的光信号不长，传输基本不用。
