光缆交接箱原理、结构、光缆交接箱纤芯使用及相关评价
一、引言
随着通信行业的飞速发展，光缆已经成为数据承载的主要媒质，光缆越来越多的使用在城域网、本地网以及相关有传输需求的网络中，从现有的通信运营商来看，大力发展自身的网络，以此来实现企业价值和社会价值显的尤为重要，做为信息提供者，应该做到能迅速、安全、稳定的为有需求的客户提供传输。所以，首先做到光纤到路边（FTTC）已是各运营商大的共识，因此，在光缆网络建设中，光缆交接设备比较多地会使用到光缆交接箱。如何选择性能好的光缆交接箱、合理管理纤芯，关系到光缆网络建设运营成本和将来的效益。
二、光缆交接箱的原理
2000年以前大量的市话电缆交接箱被使用在通信中，之后随着光缆制造技术的成熟，光缆被越来越多的使用在通信中，为了更好的接入用户光缆交接箱被逐渐采用。其实，光缆交接箱与电缆交接箱的原理基本相同，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备，光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将有传输要求的光纤连通。从而对光缆进行非常方便的分配和调度。光缆交接箱是一种无源设备，并不能提供有源方面的传输。如简单去认为可以把光缆交接箱看做是一个可多次反复开启（适配器可插拔>500次）、可简单的将光纤连通、可进出较多光缆的一个光缆接头盒。
1.交接箱的分类
（1）按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。
（2）按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式，模块卡接式细分为直卡式和旋转式。
2.交接箱的规格
按其进出线对容量可分为150、300、600、900、1200、1800、2400、2700、3000、3600对（回线）等规格。2
交接箱的结构

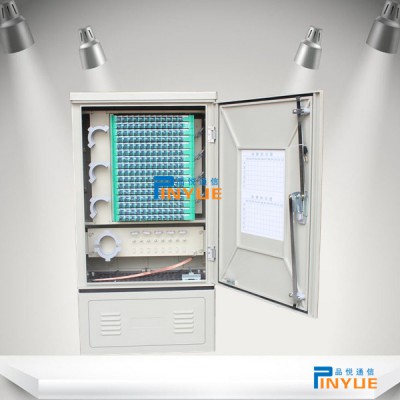

交接箱的结构形式如图1所示。
1.箱体上应有接地端子和备用端子及其标记。
2.接线排和箱体两侧应留有100～150mm操作空间。
3.箱体底部的电缆进出口应有良好的密封防潮措施。
4.在箱体内成端，上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。
5.箱门板内侧应有存放测试夹、记录卡片和卡接专用工具的装置。
6.产品应包括以下附件：地脚螺栓、螺母、垫圈及专用工具。
3交接箱的技术要求
1、使用环境
环境温度：-55～+55℃
相对湿度：＜95[%]
大气压力：70～106kPa
2、电气性能
1.任意两端子之间及任一端子与接地点之间的绝缘电阻不得小于5×104MΩ。
2.任意两端子之间及任一端子与接地点之间在接通500VAC时，1min内应无击穿和飞弧现象。
3.导线与接线端子之间的接触电阻不得大于5×10-3Ω。
4.接线端子可断片处的接触电阻不得大于20×10-3Ω，机械寿命试验后不大于30×10-3Ω。
3、机械物理性能
1.箱体一般应采用金属材料。如采用非金属材料其燃烧性能必须符合GB4609中规定的FV-0级。
2.箱体外表面不应有明显的机械损伤，箱体内不应有焊渣等杂物。
3.箱体外形的大尺寸不应超过1600mm×1100mm×400mm（高×宽×厚）。
4.当箱体高度大于1200mm或交接箱的整体自重大于50kg时，必须设置用于防风抗震和起重挂索的装置。
优势：
1.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配。
2.不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直。
3.用户引入光缆未开剥时，接续固定件对光缆的小拉脱力不小于100N。
4.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。
5.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。
6.提供一定数量理线环或其它绑扎线配件，方便绑扎线的基本要求。
7.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。
8.适用多种使用场景：室外、室内、挂墙、挂杆、新老楼盘。
9.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
10.系列化插片可积木化组合，扩容方便，投资节省。
11.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
