金虹盾 PB-1聚合物改性沥青防水涂料（聚合物改性沥青防水涂料 ），是一种高分子复合材料，采用或产石油沥青或进口使用沥青为主要原料，配以表面活性剂及多种化学助剂为辅助原料，再掺加大剂量的高分子聚合物进行改性，生产的一种新型复合防水涂料。
二、产品特性：
1、PB-1聚合物改性沥青防水涂料施工工艺简单，施工可用机械喷涂也可用人工涂刷，干燥快，工期短。
2、该防水层造价便宜，一般只需涂刷三遍即达到防水效果。
3、防水层与基层、防水层与商埠沥青混凝土粘结牢固。
4、该涂料耐高温可达180℃，耐低温达-35-50℃，是在JT/T535-2004和JC/T975-2005标准的基础上改进而成的
三、适用范围：
PB-1聚合物改性沥青防水涂料适用于高速公路桥梁、城市立交桥和铁路桥梁及桥涵等防水工程。
1、防水层结构 用量0.3～0.6Kg/㎡ 环氧树脂下封层，用量0.4～0.8kg/㎡
水泥混凝土存在较多的微空隙，混凝土在强度形成过程中产生较大的水化热，引起混凝土的收缩应力使混凝土内部产生较多的微裂缝。这些空隙和裂缝将给侵蚀物质提供进入混凝土内部的通道，侵蚀混凝土并锈蚀钢筋，降低混凝土桥梁板的使用寿命。
环氧树脂下封层：与水泥混凝土桥面板之间有良好的粘接力；另外，环氧树脂下封层能将混凝土箱梁上现浇混凝土的毛细孔隙和细小裂缝完全封闭，能有效的阻隔水分自下而上从水泥混凝土桥面进入到桥面铺装中，同时也能阻隔水分自上而下从桥面铺装渗入到水泥混凝土桥梁中。
性能指标见表
表1.3 技术要求
项目 技术指标 外观
固化前 黑色粘稠液体 固化后 弹塑性层 延伸性,mm ≥6.0
低温柔韧性，-25℃±2℃ 无断裂纹
粘结强度 25℃ ≥1.0 MPa 60℃ ≥0.4 MPa
剪切强度 25℃ ≥1.0 MPa 60℃ ≥0.4 MPa
干燥性,25℃ 表干 ≤4h 实干 ≤12h
不透水性,0.3MPa 30min不渗水 耐热性
160± 2℃，无流淌和滑动 抗冻性,-20℃
20次不开裂 抗刺破及渗水
暴露轮碾试验（0.7Mpa，100次）后，0.3Mpa水压下不渗水
四、施工方法：
1、施工工具准备：施工前应备好拌料桶、喷涂机械或专用鬃刷。
2、基层要求：桥面板、梁混凝土强度达到设计标号、表面不得有松散浮浆、掉皮、空鼓和严重开裂现象。表面平整度应符合桥梁规范要求，垂直排水管上口的标高应低于基层标高，排水口必须与基层安装牢固，不得有任何松动现象。
3、防水基层应干净、干燥、无积水。

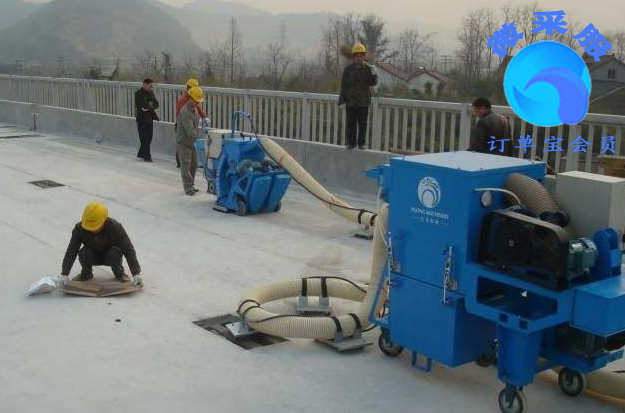

4、基层处理：桥面不得有尘土、浮灰、杂质、油渍等，铺防水层前可用空压机、净水、去油剂等将表面处理干净，如有混凝土、沙浆等结硬杂物，应将其打磨掉。
5、防水层施工步骤：（以三涂为例）A）涂刷前应将桶装涂料搅拌均匀。B）大面积涂刷前先用小刷对漏口处做两遍涂料 ，对阴角部位加强涂刷防水涂料 三遍，然后大面积满刷地一遍涂料。C）一遍涂料实干后即可涂二遍涂料。D）二遍涂料表干后涂刷第三遍涂料。
五、涂料用量：1.5／m2，涂膜厚度一般0.5mm---0.7mm。
六、注意事项：
1、施工温度在0--35℃为宜，雨天、冰冻期不宜施工。
2、运输：该产品无毒不易燃，可按一般运输方式运输。
3、贮存：PB-1聚合物改性沥青防水涂料贮存期为六个月，应贮存在0℃以上的仓库，夏季应避免阳光暴晒。
七、包装重量：
本产品包装重量，铁桶包装重量200公斤；塑料桶包装重量50公斤。
