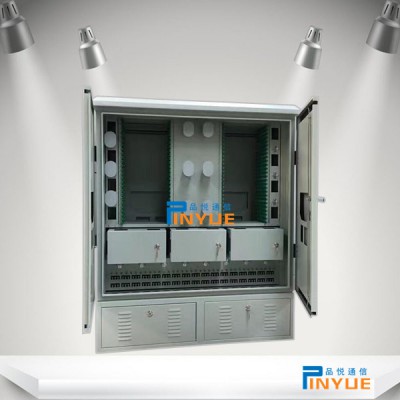

432芯三网合一光缆交接箱SC满配-----432芯三网合一光缆交接箱|432芯三网合一SMC光缆交接箱|OCC室外通信光缆交接箱（96芯、144芯、288芯、576芯、1152芯、1440芯）中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱|FTTH光缆交接箱生产地【移动通信|电信|联通）】
三网合一落地式光缆交接箱、三网合一壁挂式光缆交接箱、三网合一SMC光缆交接箱、三网合一不锈钢光缆交接箱、三网合一免跳接光缆交接箱、三网合一无跳接光缆交接箱、三网合一免跳纤光缆交接箱、三网合一光缆交接箱、三网合一光交箱、三网合一交接箱、
型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯
材质：冷轧板、不锈钢、SMC
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
三网合一光缆交接箱 光缆交接箱实惠满意宁波品悦通信设备有限公司生产销售三网合一光缆交接箱（电信|联通|广电网络|移动通信专用，配线容量：96芯、144芯、216芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯光缆交接箱）FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主、配线光缆进行固定、开剥、保护、终接及冗纤的盘绕，通过光纤跳线，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计、优化的光缆管理系统，实现主干光缆与配线光缆交叉连接或互连，以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求，提供多种光分路器增值单元解决方案。
美观大方，线条清晰，防腐防水性能好，使用寿命长。
四、产品特点
采用熔配一体化抽拉式模块，使交接箱容量大，密度高。
箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境
箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。
具有很好的安装性能及防破坏功能。
箱体具有安全可靠的光缆固定与接地保护装置。
高压防护接地与机箱绝缘电阻：≥2×104MΩ
箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的密封防护等级：达到GB4208标准中IP65级
阻燃性能：达到GB4609/FV-0级
密封性能：达到GB4208/IP53要求
负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N
小拉脱力：φ0.4-1.2mm导线分别为24-120N
五、用途
光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。
六.功能要求：
1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

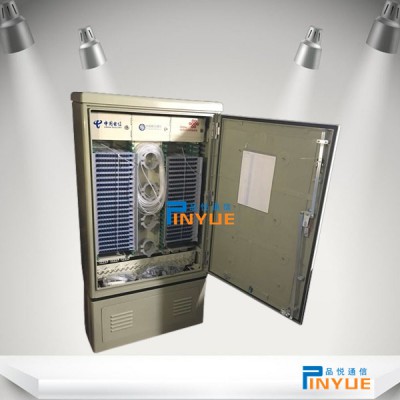

光交箱、三网合一光交箱、箱体结构
4.光交箱操作说明
a.光缆从箱体底部引入，在光缆固定区进行光缆的开剥与固定；
b.开剥后的光纤使用护套管保护，经箱体右侧的过线区，引入相应的主干、配线熔接区；
c.光纤在主干熔接区中，与尾纤进行熔接并成端；
d.配线区每层分为熔接和储纤两个区域，光纤在右侧熔纤区与尾纤熔接,尾纤盘绕存储于左侧的储区盘，使用尾纤时从配线区左侧，经线环连接至分路器；
e.将跳线一端连接主干适配器，另一端从主干区左侧经绕线区至分光区左侧，连接分路器，进行分光和跳接；
f.光缆固定区左侧为直熔单元，用于光缆的直通。
5.工作单元
5.1.主干盘组成：多可安装4个盘，每盘可熔接12芯光纤。熔接数量：48芯。
5.2.配线单元作用：用于配线光缆的熔接和尾纤的储纤熔纤容量：每一层12芯，共24层288芯。熔接、存储托盘分为左右两个区域，左侧为储纤区，右侧为熔纤区。使用时，可单独抽出左侧的储纤盘，避免整体抽拉托盘对光纤的影响。
5.3.光分单元作用：用于安装插片式光分路器的单元。光分单元容量：共36个安装槽位。
5.4.光缆固定装置作用：进线光缆的固定与开剥，接地保护。材料:镀锌钢板。
