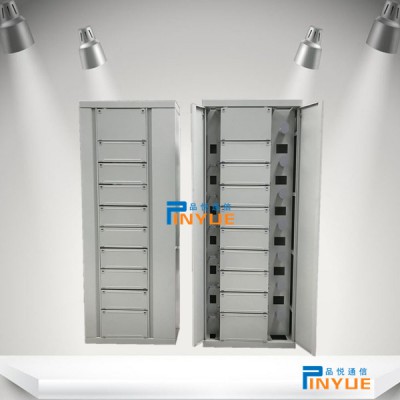

室内432芯ODF光纤配线架生产厂家、432芯ODF光纤配线架：提供熔配一体功能。既可用于FTTx-ODN网络，也可用于传统的光传送网。HB-GPX-ODF系列产品完全符合中国电信新标准，可实现光纤线路连接、分配和调度等功能。
产品特点
模块化：模块化设计，满足电信标准。
安全性：适配器呈35?，卡接安装，既保证光纤的弯曲半径，又可避免强光灼伤眼睛。
操作性：全正面操作，支持左右和前后并柜安装，简单和合理的操作，完善的保护功能，具有独特的跳纤管理方案。
432芯光纤配线柜、432芯光纤配线架、432芯ODF光纤配线柜、432芯ODF光纤配线架
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
可靠性：全程走纤保护，保证光纤曲率半径大于30mm，适用于上下进缆方式。
机械活动：转动灵活、插拔适度、锁定可靠、施工安装和维护方便。开门角度大于110°，间隙小于3mm。
机架结构：结构牢固，装配具有一致性和互换性，紧固件无松动，外露和操作部位的锐边倒圆角。
机架外观：涂覆层表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。塑料件无变形、表面无毛刺、无裂痕、颜色均匀。
光纤分配架是用来对光缆光纤进行终端、保护及管理的系统。它能完成对光缆的固定、剖分、接地保护；光纤的固定连接、合理布放、预留盘绕、连线、调度等功能。
二、主要性能指标
2使用条件
工作温度：-5℃～+40℃
贮运温度：-25℃～+55℃
大气压力：70 kPa～106kPa
运输：经包装的产品能适应火车、轮船、汽车和飞机等交通工具正常运输。
光电性能光纤连接器（含适配器和尾纤）
◆光纤连接器损耗≤0.5dB (包括插入、互换和重复损耗)；
◆插入损耗≤0.2dB；
◆回波损耗
FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；
◆插拔耐久性寿命＞1000次。
3适用性能
标称工作波长：850nm、1310nm、1550nm。
4高压防护接地
5地线的截面积应大于6mm?。
6机架高压防护接地装置与机架间绝缘，电阻不小于1000MΩ/500V(直流电)。
7机架高压防护接地装置与机架间耐压不小于3000V（直流电）/1min；不击穿，无飞弧。
8 功能
具有对光缆进行保护、固定、终接以及对光纤进行保护、预留、连接、调度等功能。
9外形尺寸、容量
GPX44-A03型机架外形尺寸、容量：
外形尺寸（高×宽×深）(mm) 大容量（芯）
2600×840×300 864
2200×840×300 720
2000×840×300 648
三、结构及其功能

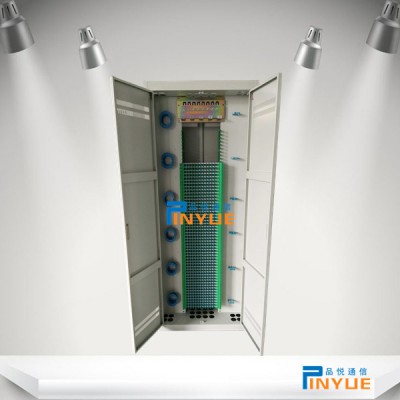

整机组成如图1所示，主要由机架、终端框、光纤熔配框等组成。机架水平方向、高度方向安装孔距尺寸符合IEC 297的规定。
1机架
机架由左、右立柱、架顶、架底及连接件等组成。机架是整机的支撑和各功能部分的装载体。架顶上方的弯角件可与机房连接。架底与地面用膨胀螺钉安装。左立柱的前面是绕线区，可盘绕富余跳纤，理顺后的跳纤可从架顶或架底的出连接至光设备。左立柱的后面也可提供大量光缆的固定、终端。
2终端框光缆终端框
如图2，其作用为固定、终接和保护光缆并完成光缆的接地保护。本终端框适用各种光缆(包括普通光缆、带状光缆及混合光缆)，用户定购时须指明。
3光纤熔配模块
光纤熔配模块集熔接、配线功能于一体，单个模块可完成12根光纤的熔配功能，6个熔配模块组成一个熔配框。用户可根据需要选择熔配框及熔配模块的数量。如图3所示。在熔配模块后部完成光纤的固定、连接、保护和盘绕，实现光纤的终接。熔配模块的前部有适配器卡座，光纤在此实现活动连接,并可进行光纤的调线。
四、机架的机房安装架底和架顶为机房安装部位。架顶有弯角，可与机房安装架连接。底部用膨胀螺钉固定于地面。
五、光缆、光纤的引进和走线
光缆在绕线架顶部或底部引入，在终端框内固定、接地，用专用剥线缆工具剥去松套管,随即从尾部套上韧性较好的扁管,直至两管重叠约10mm,接头处用热缩套管保护.将带有扁管的裸纤从机架右侧引入熔配模块(带状光缆须加装分纤盒，裸纤套上护管后嵌入分纤盒如图2)，裸纤在熔配模块与单芯缆熔接，把熔接头卡在塑料槽内，余长盘绕。从熔接模块出来的单芯缆与适配器的里面一端活动连接。适配器的外端与调线尾纤活动连接，调线尾纤由适配器出发，经左立柱绕线区预留盘绕后经架顶或架底进入光设备。走线如图5所示。
光缆弯曲半径不小于15D，其中D为光缆直径。
单芯光缆及裸纤弯曲半径大于37.5mm。
六、光缆的高压防护接地
光缆金属加强芯剪去余长后，穿过加强芯座锁定，加强芯座通过汇流条连接，汇流条与机房地连接。
