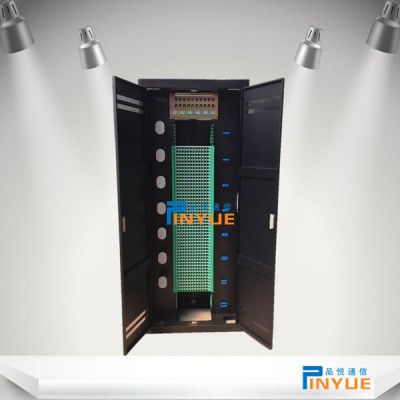

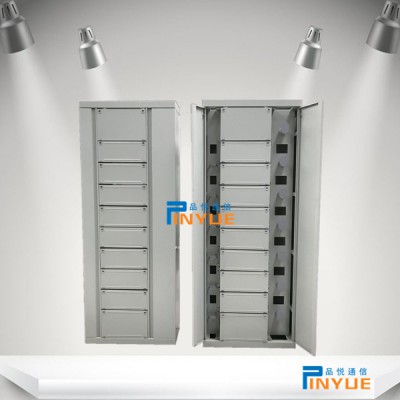

室内576芯ODF光纤配线架产品介绍----- 576芯ODF光纤配线架，576芯ODF光纤配线架
576芯光纤配线柜、576芯光纤配线架、576芯ODF光纤配线柜、576芯ODF光纤配线架
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
产品定义
光总配线架（OMDF）主要用于设备光缆与室外光缆的集中成端、连接调度和监控测量。本规范规定了光总配线架（OMDF）的技术要求及安装使用要求，主要对光总配线架（OMDF）的环境要求、外观与结构、功能要求、光电性能、安装与使用等方面进行了规定。
本规范适用于上海联通OMDF采购，作为在新建和改造机房内独立安装的光纤总配线架（OMDF）的采购、设计、建设和实施工作的技术指导依据。
适应标准文件宁波品悦通信设备有限公司
GB/T 2423.1-2001 电工电子产品环境试验
GB/T 2423.17-1993 电工电子产品基本环境试验规程
GB/T 2828.1-2003 计数抽样检验程序
ODF光纤配线架光纤熔接配线理线管理于一体的配线设备。英文叫Optical Distribution frame，简称ODF配线架，也叫ODF单元箱和ODF配线箱。ODF光纤配线架是用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。主要规格有12芯ODF_24芯ODF_36芯ODF_48芯ODF_72芯ODF_96芯ODF_144芯ODF_288芯ODF等。
ODF光纤配线架专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架，也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
ODF光纤配线架性能：
采用完全封闭结构，可防尘、防鼠；
模块化设计，可上下进缆，接地固定可靠；
机架采用优质钢板，整体静电喷塑，美观大方耐用；
机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；
机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;
合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；
单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；
安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；
机架具备安全可靠的接地保护装置。
ODF光纤配线架技术指标：
符合TIA/EIA、ANSI、GB/T3047.2标准
机架高压防护接地装置与机架间绝缘电阻≥2*104MΩ/500V(DC)
机架高压防护接地装置与机架间耐电压≥3000V(DC)，1min不击穿、无飞弧。
ODF光纤配线架工作环境：
工作温度：-5℃～+40℃
相对湿度：≤85%(+30℃)
大气压力：70～106Kpa
安装
机柜为国际标准通用19″机柜，采用进口电解板经特殊工艺制造，表面喷塑处理，外形美观大方。机柜底部采用4个M10×80的膨胀螺钉（随机附件）紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。
1） 使用和操作
1、光缆开剥、固定及保护
1、将光缆从上方或下方的光缆入孔引入架体
2、带状光缆的开剥及固定
2.1光缆开剥长度为：2.5 米+光缆开剥处到距离远的熔接配线模块距离（可视实际情况变化），铠甲层预留40mm，中心加强芯预留150mm（两侧加强芯留55 mm）；
2.2在光缆开剥处套上热缩套管，用电吹风加热，使热缩套管将光缆开剥处包紧，尾纤清理干净，每带均套上保护套管，保护套管在铠甲层处预留65mm裸带；
2.3将光缆从裸带处放入保护接头，再将松 套管部分可用胶带缠绕，使其外径与保护接头相匹配，推入保护接头，使光缆加强芯穿过螺母座槽，喉扣挂在光缆固定板钩上，拧紧喉扣螺钉及加强芯紧定螺钉；
2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内，每一槽多可压三带；
2.5将接头盖小端头部插入保护接头对应部分，再将大端压下，保护接头安装完毕；
3. 非带状缆的开剥及固定
3.1 光缆开剥长度为：2.5米+光缆开剥处到 距离远的熔接配线模块距离 （可视实际情况变化），铠甲层预留40mm，加强芯预留150mm；
3.2 在光缆开剥处套上热缩套管，用电吹风加热， 使热缩套管将光缆开剥处包紧；
3.3 视尾纤本身的保护情况决定是否加护套管；
3.4 用喉扣将光缆固定在光缆固定板上。
4．适配器及尾纤的安装
1. 带状尾纤安装
1.1抽出一个光纤一体化模块，放置于工作台上，取下上下两面盖板，将12个适配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上；
依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝）将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致；
1.3将光分支器沿着两个圆柱压入，将冗余尾纤在模块背面尾纤盘绕区盘储；
1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面，盖上背面盖板;
1.5将剩余裸带盘储于模块正面熔接区内， 盖好上盖板；
1.6将一体化模块依次插入熔配单元箱内相应的位置。
2.单芯尾纤安装
2.1从熔配单元箱中抽出一个一体化模块，放置于工作台上，取下上下两面盖板，将12个适配配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上。
2.2将标识好的12根单芯尾纤头由模块背面穿至正面，按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致。
2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈，用线扎将12根尾纤在图示位置扎固，然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面，盖上背面盖板；
2.4将剥除松套管的12根单芯尾纤盘储于模 块正面熔接区内（见右图），盖好上盖板。
2.5将一体化模块依次插入旋转插箱内相应的位置。
5、熔接操作
1.1取出一体化模块放置于熔接工作台上，揭开正面盖板，释放盘储于熔接区内的尾纤；
1.2将外线裸纤保护套管端部用线扎固定在图示位置，裸纤进入熔接区；
1.3在尾纤、光缆纤芯其中之一套上熔接保护套管，然后用熔接机进行熔接。检验合格后，将熔接保护套管移至熔接点，在熔接机上进行热收缩；
1.4将冗余的裸纤（尾纤和光缆纤芯）在熔接区如图盘储好；
1.5盖上模块正面盖板；
1.6将裸纤保护套管在模块正面外圈盘好，出口处用线扎固定；
1.7每芯光纤做好标识记录；
1.8将一体化模块插入原来位置；
1.9完成整个架体的熔接。
6、光纤跳线
1.1建议选取直径Ф2的跳线（易于管理，占空间小）；
1.2将跳纤一端插入适配器，另一端在储纤单元上盘储后，与相应的适配器连接；
1.3保证跳纤自由弯曲半径大于40mm。
宁波品悦通信公司适应三网融合、FTTx的推广，品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
品悦通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！
