主要特性 漆膜具有优良附着力、耐冲击性、耐水性；
干燥性能超群；
高防锈性能和良好的抗化学品性及耐油性，良好的耐磨性能。

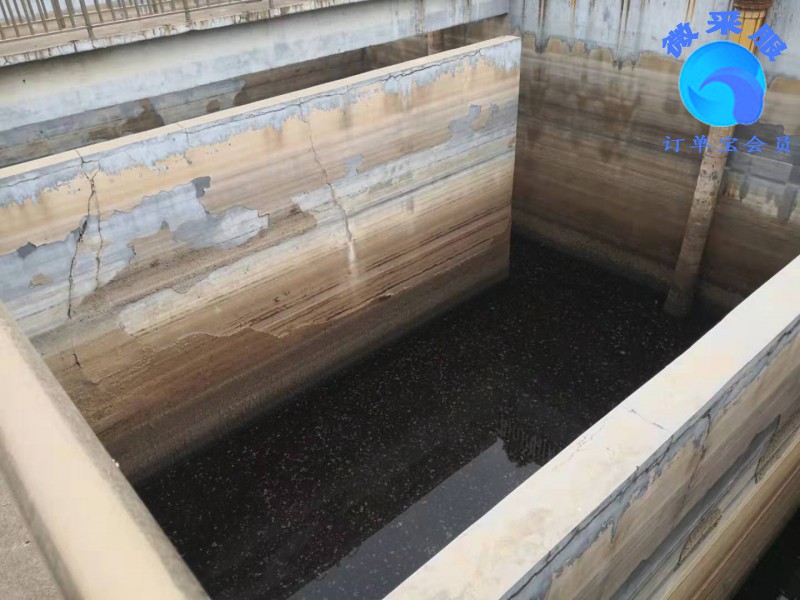

VRA1复合防腐防水涂料主要用途 广泛用于船底、压载水仓、码头钢桩、矿井钢铁支架、酸槽、自来水管道以及工矿企业冷却水管道的外壁防腐用底、面漆。
技术指标 漆膜外观：漆膜平整光滑，黑色符合标准样板
干燥时间：标准厚度单涂层，25℃，
表干≤2小时，实干≤24小时
铅笔硬度：≥H
附 着 力：≤2（划圈法，级）
冲击强度：50kg· cm
弯曲实验：≤1mm
耐盐水（3%盐水，25℃，30天）：不起泡，不生锈，不脱落
耐酸性（20%硫酸，25℃，30天）：不起泡，不生锈，不脱落
耐碱水（10%NaOH，25℃，30天）：不起泡，不生锈，不脱落
包装规格 漆：20千克/厅，固化剂：2.0千克/厅。
基本参数 配 比： 漆料：H-100固化剂 = 10：1（重量比）
施工时限：8h，（25℃）
理论用量：250～350g/m2
完全固化：7天
建议涂装道数 涂装二至三道，50μm/道，干漆膜250μm以上
配套用漆
可作为底面合一漆使用；
与HL52-72VRA1复合防腐防水涂料配套用于户外耐候。
表面处理 有氧化皮钢材，喷砂去锈质量达到Sa2.5级；无氧化皮钢材喷砂达Sa2.5级；涂漆基要达到洁净、无油污、灰尘等污物。

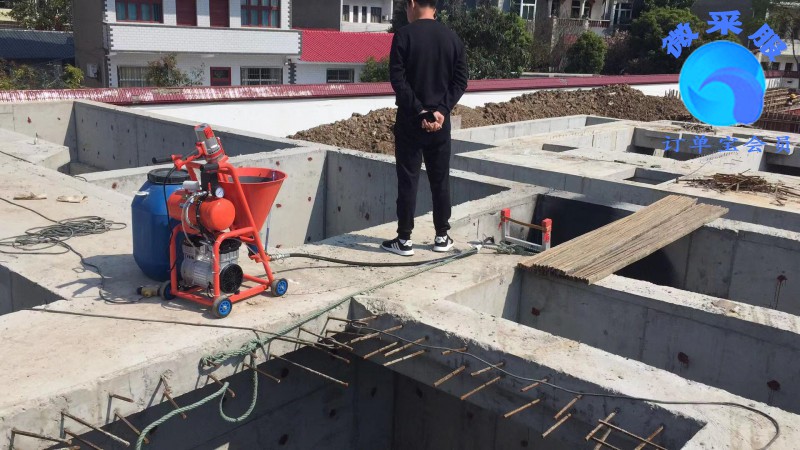

涂装方法 无气喷涂 ：稀 释 剂：VRA1复合防腐防水涂料
稀 释 率：0～15%（以漆料重量计）
喷嘴口径：约0.4～0.5mm
喷出压力：15～20Mpa
空气喷涂 ：稀 释 剂：VRA1复合防腐防水涂料
稀 释 率：20～40%（以漆料重量计）
喷嘴口径：约2。0～2.5mm
喷出压力：0.3～0.5Mpa
滚涂/刷涂： 稀 释 剂：X-17重防腐环氧稀释剂
稀 释 率：0～10%（以漆料重量计）
储存期限 存放于阴凉、干燥、通风处，漆料、固化剂一年。
注意事项 1.施工前先阅读使用说明；
2.用前将漆料与固化剂按要求配比调好，用多少配多少，搅拌均匀后使用，8小时内用完；
3.施工过程保持干燥清洁，配漆后固化剂包装桶必须盖严，以免胶凝；
4.施工及干燥期间，相对湿度不得大于85%，本产品涂装后须7天后才能交付使用。
