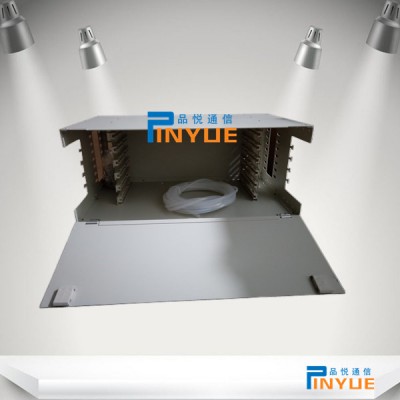

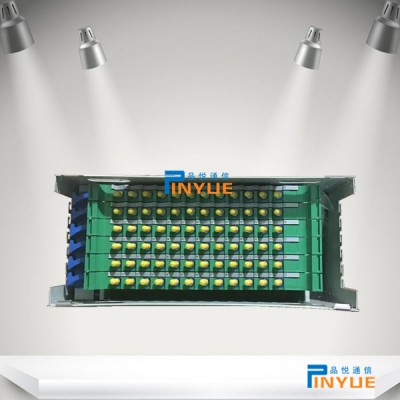

72芯ODU熔配单元箱

产品概述：
    熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
产品特性：
标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。
工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材
料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持
在40mm以上。
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综
合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储
光缆纤芯和尾纤的存储和保护功能等。

配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块
固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光
纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入
的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配
盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。之前一直不明白CMCC为啥不用MODF，直到上个月和来自各省的传输同事交流后才知道，
原来CMDI的传输设计人员也没几个知道还有MODF这种产品的，而MODF在其他运营商的规模使用已经近10年了。
1、传统ODF使用中的问题
传输的设计人员，应该没有不熟悉ODF的吧，那么对图1的场景一定不陌生。
图1 ODF跳纤现状图
这张图片里ODF的尾纤布放得混乱吗？乱！但只算一般的乱。因为这些ODF的端子使用率都很低，如果ODF的端子使用率高于50%，那情景就目不忍视了。
2、导致ODF跳纤混乱的原因
导致ODF跳纤布放混乱的原因主要有两个：产品自身的设计缺陷和工程设计偏差。
