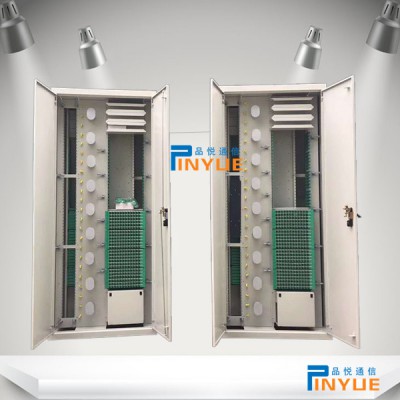

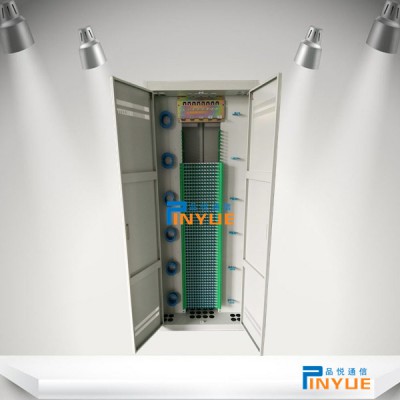

机架式576芯ODF光纤配线柜19英寸安装-------576芯ODF光纤配线柜批发产品是宁波市品悦通信设备有限公司生产，厂家价格实惠/生产各种网络设备批发直销；
576芯光纤配线柜、576芯光纤配线架、576芯ODF光纤配线柜、576芯ODF光纤配线架
型号：144芯、288芯、432芯、576芯、684芯、720芯、864芯、1152芯、1440芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
ODF系列光纤配线架是我公司按照YD/T 778-2006《光纤配线架》通信行业标准要求而研制的产品。光纤配线架是光通信系统的配套设备，主要用于光缆进局后，光缆的终接及光纤到各通信光路的熔接与分配，以及光路的调度之用。
产品描述
ODF 系列光纤配线架集合高密度、大容量及单面操作等优点，适用于光纤接入网
中局端和光分支点等场合
本设备可采用交叉连接和直接连接两种方式实现光纤线路的连接、分配和调
度。
二、 产品特点
1、光纤的熔接配线、调度全正面操作，机架可背靠背或靠墙安装，节省空间；
2、模块化设计，容量大、密度高，扩容方便；
3、光缆可从上或从下进入机架，并适用于带状和非带状光缆；
4、全封闭式结构，跳纤不外露，外形美观，防尘效果好；
5、宽架卡入式适配器安装，适用于 SC、FC、双 LC 等类型适配器，适配器端面倾斜于机箱正面 30°，避免弧光直射入眼，同时便于走纤；
6、带状光缆提供专用开剥保护接头，使裸纤的保护、光缆的固定、接地更完善、可靠；
7、可安装光分路器、衰减器等增值模块，操作、维护方便可靠；
8、开启后箱门直接作为光纤熔接操作的工作台，使操作、维护方便可靠；
9、侧板上有并架孔，使并架扩容简单方便；
产品结构ODF光纤配线柜由外壳、支撑架、集纤盘、固定装置及光纤接头保护组成：
1、外壳：外壳方便开启，便于安装。
2、支撑架：内部结构的主体，用于内部结构的支撑；
3、集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；
4、固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
5、光纤接头的保护采用热收缩保护管。
产品特点：
1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。
2. 工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料 材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。
3. 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。 具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存 储和保护功能等。
4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经 光缆盘绕架引入分配盒；
5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；
6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
7. 可适用于FC、SC、LC、ST四种适配器。
8.可适用于带状、束状、非带状光缆。
使用条件
工作温度：-10℃～+40℃
环境温度：－40℃～＋60℃
贮存温度：-25℃～+55℃
相对湿度：≤85%（+30℃）
大气压力：70Kpa～106Kpa。
技术参数
1标准工作波长：850nm、1310nm 、1550nm
2介入损耗：≤0.3dB，
3附加损耗变动量不大于0.2dB ，
4附加损耗变动量不大于5dB
5回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
6抗电强度：≥3KV(DC)/1min不击穿、无飞弧
7绝缘电阻：≥1000MΩ/500V(DC)
8寿命：≥1000
9收容盘光纤弯曲半径：≥40mm
10光纤活动连接器： 插拔500次后： 无机械损伤，插针表面无明显划痕
标志、包装、运输、储存
6.1 标志：产品应有标识，标明机柜型号、名称、商标、生产单位、出厂年月、机号、产品标准。
6.2 机柜包装出厂，包装要求及包装箱标志符合GB/T3837-1983中德规定。
6.3 包装箱除产品外，还装入以下物品有关文件，文件用塑料袋封装：
a）备附件、安装材料及专用工具
b）产品使用说明书
c）装箱单
6.4 运输
机箱运输过程中应避免碰撞、跌落、雨雪不直接淋袭和日光暴晒。
6.5贮存
机箱应储存在通风良好、干燥的库房中，其周围不应有腐蚀性气体存在，贮存温度为-25℃～+55℃
