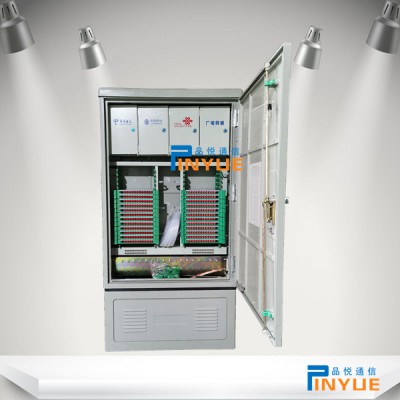

室外216芯四网合一光缆交接箱结构介绍------无论什么时候，视觉效果互联网的速度一直是衡量216芯四网合一光缆交接箱品质的基础标准，即使是消费者越来越看重资源丰富程度的今天。216芯四网合一光缆交接箱具有主光缆分光这个主要功能以外，美观和便于维护管理也是216芯四网合一光缆交接箱的功能作用之一，至于哪个重要这就仁者见仁了。对于功能要求较高的当然觉得多功能更加重要一些，而对于对功能没有那么严苛要求的消费者，只要外观美观，同样也用的很开心。这次，笔者为大家推荐几款功能效果及外观非常不错的几款216芯四网合一光缆交接箱，中高端用户均可适用，更有品悦质量的保证，看你是不是能够把持住啦！
216芯四网合一落地式光缆交接箱、216芯四网合一壁挂式光缆交接箱、216芯四网合一SMC光缆交接箱、216芯四网合一不锈钢光缆交接箱、216芯四网合一免跳接光缆交接箱、216芯四网合一无跳接光缆交接箱、216芯四网合一免跳纤光缆交接箱、216芯四网合一光缆交接箱、216芯四网合一光交箱、216芯四网合一交接箱、
型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯
材质：冷轧板、不锈钢、SMC
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
光缆交接箱产品介绍及应用随着电信营商3G、FTTx宽带提速工程的快速发展，传统传输线路带宽及光接入端口已经远远不能满足需要，基于EPON/GPON的FTTx网络结构，已成为运营商通信传输线路的方案。光缆交接箱作为传输线路中的重要组成部分，为适应传输网络的发展要求，功能从大芯数、熔配一体逐步过渡到多缆、小芯数、带分光配线等实际应用环境上来，其结构对熔接配线、线缆管理、分光配置、防护等提出新的要求。品悦通讯光缆交接箱产品，针对各地区域气候环境，推出不同材质、分光功能、配线容量的光缆交接箱产品可供选择，现已广泛应用于电信运营商3G网络、光进铜退、FTTx、城域网传输改造等项目中，应用方案如下：支持EPON/GPON分光功能品悦通讯多年来积极参与行业标准的制订，并参与YD/T988-2007<<通信光缆交接箱>>的起草及编制，该标准已成为行业内光缆交接箱设计、制造、测试、验收的重要参考依据。
1.产品概览 ：光缆交接箱产品种类齐全，应用场景多种多样，适用于各种FTTx应用场景的布署。
2. 1.1 普通光缆交接箱：
3. 序 号 容 量 箱体尺寸 (含底座)H×W×D(mm) 描 述
1 144芯 955×520×288 落地/挂杆/挂墙安装、SMC箱体
2 288芯 1350×750×320 落地安装、原装SMC箱体
3 288芯 1445×756×360 落地安装、SMC箱 体
4 576芯 1600×1200×400 落地安装、双层钣金箱体
5 576芯 GXF5-17Cd 1445×756×625 落地安装、SMC箱体
注：可选配分光模块实现分光功能。
工作条件：
工作温度：-40℃～+60℃
相对湿度：≤95%(+40℃时)
大气压力：70kPa～106kPa
技术要求：
防护等级：IP65
标称工作波长：850nm，1310nm，1550nm。
光纤活动连接器插入损耗：≤0.3 dB。
光纤活动连接器回波损耗：≥45dB(PC型)。
机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。
箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的外端能承受的垂直压力大于200N。
光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。
光纤弯曲处的曲率半径＞30mm(内控40mm)
光缆交接箱原理、结构、光缆交接箱纤芯使用及相关评价
一、引言
随着通信行业的飞速发展，光缆已经成为数据承载的主要媒质，光缆越来越多的使用在城域网、本地网以及相关有传输需求的网络中，从现有的通信运营商来看，大力发展自身的网络，以此来实现企业价值和社会价值显的尤为重要，做为信息提供者，应该做到能迅速、安全、稳定的为有需求的客户提供传输。所以，首先做到光纤到路边（FTTC）已是各运营商的共识，因此，在光缆网络建设中，光缆交接设备比较多地会使用到光缆交接箱。如何选择性能好的光缆交接箱、合理管理纤芯，关系到光缆网络建设运营成本和将来的效益。
二、光缆交接箱的原理
2000年以前大量的市话电缆交接箱被使用在通信中，之后随着光缆制造技术的成熟，光缆被越来越多的使用在通信中，为了更好的接入用户光缆交接箱被逐渐采用。其实，光缆交接箱与电缆交接箱的原理基本相同，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备，光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将有传输要求的光纤连通。从而对光缆进行非常方便的分配和调度。光缆交接箱是一种无源设备，并不能提供有源方面的传输。如简单去认为可以把光缆交接箱看做是一个可多次反复开启（适配器可插拔>500次）、可简单的将光纤连通、可进出较多光缆的一个光缆接头盒。
4交接箱一般规定 1.交接箱的安装位置应符合设计要求。
2.交接箱安装必须稳固，箱体横平竖直，箱门应有完好的锁定装置。
3.交接箱的设备编号、电缆及线序编号等标志应正确、完整、清晰、整齐。
4.落地式交接箱安装应砌混凝土基座，基座与人（手）孔之间应以电缆管方式连接，不得采用通道式。电缆管数量应接交接箱终容量需要一次敷设，少一次不得少于三根。
5.落地式交接箱安装必须做好防潮措施。
6.金属箱体的壁龛式分线盒，其箱底应衬厚度不小于15mm的木板，以便电缆固定。5交接箱安装位置的选择 交接箱安装位置的选择应符合以下条件：
1.交接箱的位置宜设置在交接区内线路网中心偏离电话局的一侧，靠近交接区入口处的个分支路口或配线电缆的交汇处。
2.符合城市规划，不妨碍交通并且不影响市容观瞻的地方。
3.靠近人（手）孔便于出入线的地方，或利旧电缆的汇聚点上。
4.安全、通风、隐蔽、便于施工维护、不易受到外界及自然灾害损伤的地方。
5.下列场所不得设置交接箱：
（1）高压走廊和电磁干扰严重的地方。
（2）高温、腐蚀严重和易燃易爆工厂、仓库附近及其他严重影响交接箱安全的地方。
（3）易于淹没的洼地及其他不适宜安装交接箱的地方。
6交接箱的安装 交接箱的安装有架空式、落地式、交接间式等几种主要形式。
1.架空式交接箱的安装
（1）具备下列条件时可安装架空交接箱：
①接入交接箱的配线电缆为架空方式；
②郊区、工矿区等建筑物的地区；
③不具备安装落地式交接箱的条件。
（2）架空交接箱的安装步骤如下：
①立H杆
②安装上杆脚钉等附件
③安装工作平台
④安装交接箱箱体
⑤穿放成端电缆
⑥埋上杆铁管
⑦制作箱外气塞
⑧剩余操作和落地式交接箱操作相关部分相同
2.落地式交接箱的安装
（1）具备下列条件可安装落地式交接箱：
①进入交接箱主干电缆在600对、交接箱容量在1200对以上；
②地理条件安全平整，环境相对稳定；
③有建手孔与交接箱基座的条件，并且能与人孔沟通；
④接入交接箱的主干电缆和配线电缆为管道式或直埋式。
（2）落地式交接箱的安装步骤如下：
①底座的电缆管及预埋底框布置
②混凝土底座的安装
③交接箱箱体的安装
3.交接间、交接配线架安装要求
交接间的位置一般应选择在朝阳通风处，面积为10～15m2左右。在住宅小区选择一层楼为宜，电缆容易进入房间。
（1）地下电缆槽道：宽不小于600mm，深40mm，长可以根据具体情况而定，槽道上口需装有盖板。
（2）如交接间内无法作电缆通道时，也可以铺设地板。
（3）交接配线架，可分为立式和墙壁式二种。立式设置在地槽的一侧；墙壁式的上端穿钉距地面不得超过1800mm。接线端子可采用模块接线排和旋转卡夹端子。
（4）各条电缆屏蔽接地及地线棒应连接至地线排。
宁波品悦通信凭借雄厚的技术实力、完善的服务，品悦公司以“创新、高效、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好未来。
移动、联通、电信、广电网络
宁波品悦通信提供216芯四网合一光缆交接箱现货供应，有需要的话请跟我们联系。
