室内216芯四网合一光纤配线架结构-------216芯四网合一光纤配线架使用说明讲解
四网合一光纤配线柜、四网合一光纤配线架、四网合一ODF配线架、宁波品悦通信设备有限公司是从事光纤配线架_光纤配线柜_ODF光纤配线架(柜）_ ODF配线架（柜）_ODF单元箱_ODF配线箱等通信接线设备的高新科技企业，宁波品悦通信公司创建以来，凭着对光纤通信新技术的不断追求以及对市场的快速响应构筑差异打造精品的可持续发展战略及时准确的为用户提供贴切迅捷的产品和服务!
【电信、联通、移动、铁通、广电】几大运营商优质供应商
【品悦质量--带给您看得见的未来，说不尽的精彩】
制 造 商：宁波品悦通信设备有限公司

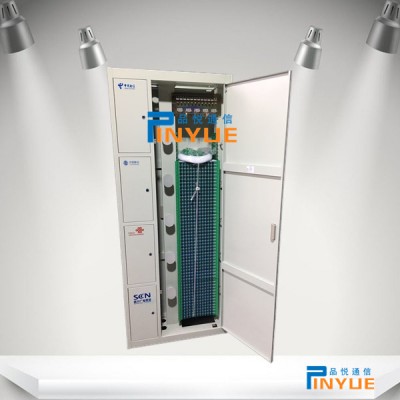

产品名称：四网合一光纤配线架
产品材质：冷轧板、不锈钢
产品规格：齐全（不规则可定制）
安装方式：壁挂式、落地式（适用于室外、室内）
产品包装：纸箱
运输方式：货运、物流、快递
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
三、使用条件：
工作温度：-10℃~+40℃
贮存温度：-25℃~+55℃
相对温度：≤85%(+30℃)
大气压力：70kPa~106kPa
四、适用性指标：
标称工作波长：850nm、1310nm、1550nm；
光纤活动连接器：符合GB12507及相关标准的规定；
光纤光缆符合GB/T11818和GB/T7424的规定。
五、主要功能：
具有光缆固定和保护功能；
具有光缆终接功能；
调线功能；
光缆纤芯和尾纤的保护功能。
216芯三网合一光纤配线柜、216芯三网合一光纤配线架、216芯三网合一ODF光纤配线柜、216芯三网合一ODF光纤配线架
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
四网合一光纤配线架特征：
A型光纤配线架外向美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆。
机架可定做敞开式或全封闭结构，前后开门，便于操作、防尘效果好。
每单元装6个12芯熔配一体化模块，熔接模块在单元中有可靠的定位及限位装置，可单片移除操作使熔接一次性完成，简化了操作。
合理的走线、绕、贮纤结构保证光纤在任何地方的曲率半径不小于40mm。
打开单元门板上面有明显的线序示名标识，方便查找线路，而打开的单元门板又可作为临时工作平台。
机架具备安全可靠地接地保护装置。
采用双开玻璃门，左右二面局配有盘纤装置，方便操作。
技术特征:
机架高压防护接地与机架间绝缘，绝缘电阻＞1000MΩ/500V(DC)
机箱高压防护接地与机箱间耐压：＞3000v（DC）一分钟无击穿、无飞弧现象。
工作环境：
工作湿度：-5℃~+40℃
相对湿度：≤85%（+30℃）
大气压力：70~106Kpa
安装
机柜为国际标准通用19″机柜，采用进口电解板经特殊工艺制造，表面喷塑处理，外形美观大方。机柜底部采用4个M10×80的膨胀螺钉（随机附件）紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。
1） 使用和操作
1、光缆开剥、固定及保护
1、将光缆从上方或下方的光缆入孔引入架体
2、带状光缆的开剥及固定
2.1光缆开剥长度为：2.5 米+光缆开剥处到距离最远的熔接配线模块距离（可视实际情况变化），铠甲层预留40mm，中心加强芯预留150mm（两侧加强芯留55 mm）；
2.2在光缆开剥处套上热缩套管，用电吹风加热，使热缩套管将光缆开剥处包紧，尾纤清理干净，每带均套上保护套管，保护套管在铠甲层处预留65mm裸带；
2.3将光缆从裸带处放入保护接头，再将松 套管部分可用胶带缠绕，使其外径与保护接头相匹配，推入保护接头，使光缆加强芯穿过螺母座槽，喉扣挂在光缆固定板钩上，拧紧喉扣螺钉及加强芯紧定螺钉；
2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内，每一槽最多可压三带；
2.5将接头盖小端头部插入保护接头对应部分，再将大端压下，保护接头安装完毕；
3. 非带状缆的开剥及固定
3.1 光缆开剥长度为：2.5米+光缆开剥处到 距离最远的熔接配线模块距离 （可视实际情况变化），铠甲层预留40mm，加强芯预留150mm；
3.2 在光缆开剥处套上热缩套管，用电吹风加热， 使热缩套管将光缆开剥处包紧；
3.3 视尾纤本身的保护情况决定是否加护套管；
3.4 用喉扣将光缆固定在光缆固定板上。
4．适配器及尾纤的安装
1. 带状尾纤安装
1.1抽出一个光纤一体化模块，放置于工作台上，取下上下两面盖板，将12个适配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上；
依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝）将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致；
1.3将光分支器沿着两个圆柱压入，将冗余尾纤在模块背面尾纤盘绕区盘储；
1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面，盖上背面盖板;
1.5将剩余裸带盘储于模块正面熔接区内， 盖好上盖板；
1.6将一体化模块依次插入熔配单元箱内相应的位置。
2.单芯尾纤安装
2.1从熔配单元箱中抽出一个一体化模块，放置于工作台上，取下上下两面盖板，将12个适配配器（FC或SC）对准安装槽由上向下压入，注意适配器导向槽朝上。
2.2将标识好的12根单芯尾纤头由模块背面穿至正面，按一体化模块上1-12的顺序插入适配器并拧紧，注意尾纤的插入方向必须与适配器的导向位置一致。
2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈，用线扎将12根尾纤在图示位置扎固，然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面，盖上背面盖板；
2.4将剥除松套管的12根单芯尾纤盘储于模 块正面熔接区内（见右图），盖好上盖板。
2.5将一体化模块依次插入旋转插箱内相应的位置。
5、熔接操作
1.1取出一体化模块放置于熔接工作台上，揭开正面盖板，释放盘储于熔接区内的尾纤；
1.2将外线裸纤保护套管端部用线扎固定在图示位置，裸纤进入熔接区；
1.3在尾纤、光缆纤芯其中之一套上熔接保护套管，然后用熔接机进行熔接。检验合格后，将熔接保护套管移至熔接点，在熔接机上进行热收缩；
1.4将冗余的裸纤（尾纤和光缆纤芯）在熔接区如图盘储好；
1.5盖上模块正面盖板；
1.6将裸纤保护套管在模块正面外圈盘好，出口处用线扎固定；
1.7每芯光纤做好标识记录；
1.8将一体化模块插入原来位置；
1.9完成整个架体的熔接。
6、光纤跳线
1.1建议选取直径Ф2的跳线（易于管理，占空间小）；
1.2将跳纤一端插入适配器，另一端在储纤单元上盘储后，与相应的适配器连接；
1.3保证跳纤自由弯曲半径大于40mm。
标志、包装、运输、储存
6.1 标志：产品应有标识，标明机柜型号、名称、商标、生产单位、出厂年月、机号、产品标准。
6.2 机柜包装出厂，包装要求及包装箱标志符合GB/T3837-1983中德规定。
6.3 包装箱除产品外，还装入以下物品有关文件，文件用塑料袋封装：
a）备附件、安装材料及专用工具
b）产品使用说明书
c）装箱单
6.4 运输
机箱运输过程中应避免碰撞、跌落、雨雪不直接淋袭和日光暴晒。
6.5贮存
机箱应储存在通风良好、干燥的库房中，其周围不应有腐蚀性气体存在，贮存温度为-25℃～+55℃
