fyt-1防水涂料出货速度快，是以优质沥青为基料，添加改性原料而成的成膜防水涂料，在施工时喷洒短纤维，与防水涂料融为一体，形成增强结合层涂膜，能抗拉、抗剪，,是桥面防水层或沉降严重的砼基结构理想的防水涂料，产品质量符合JC/T975-2005《道桥用防水涂料》标准。
使用范围：
适用于高速公路桥梁、城市立交桥及桥涵等防水工程，fyt-1防水涂料可防止由于混凝土桥面渗水而引起的钢筋腐蚀，提高梁体的使用寿命。
该产品无毒,无味,无环境污染,冷施工；主要的优点是改性沥青中的橡胶形成连续网络而互相贯穿,交联使改性呈现出高聚物性能；涂膜干后,保持橡胶弹性,低温柔性；抗剪切力强,能经受桥面长期荷载而抗压的要求,可防止渗水造成结构破坏,延缓公路桥梁使用寿命。是桥面为理想的防水材料,亦可用于屋面,地下,隧道,洞体等工程防水,防渗,防腐,墙体防水防潮。该防水材料不仅有良好的防水性能,而且可吸收路桥面层应力和噪音,做为应力的吸收层；由于本身有一定的弹性和塑性变形能力,可承受荷载而不被破坏。缓解路桥面层老化,延缓使用寿命。
产品特性：
1,fyt-1防水涂料优异的耐热性能,在设定的沥青混凝土摊铺温度下,其组成与性能不会变化。
2,在寒冷的气候条件下,扔具有较好的柔韧性。
3,防水层处于混凝土与沥青混凝土之间,其具有很好的粘结性能,将沥青混凝土与水泥混凝土粘结成统一整体。
4.具有较高的抗拉强度和抗变形能力,能承受荷载的冲击和结构变形。
技术指标：
1. 施工前的基面处理
（1）fyt-1防水涂料首先对路表面上存有的不良附着物进行清除，清扫路面砂粒、杂物，有油污的位置应进行特别处理，可采用溶剂溶解；
（2）路面清扫后即采用打砂机进行喷砂处理，目的是将路面的浮浆及部分附着不牢固的杂物清除，同时使路面清洁度及粗糙度满足要求；
（3）可用专业吹风机将界面完全吹扫干燥。
基层清理：
基层表面应压实平整，不得有酥动、起砂、起皮现象。为提高防水层和沥青混凝土铺装同混凝土基层之间的粘结力及抗剪强度，fyt-1防水涂料混凝土基层须进行铣刨处理，宜采用抛丸机、刨铣机进行刨铣，或采用拉毛机进行拉毛处理，有效去除浮浆，获得干净、坚硬且粗糙的麻面。
防水层涂料涂布施工：

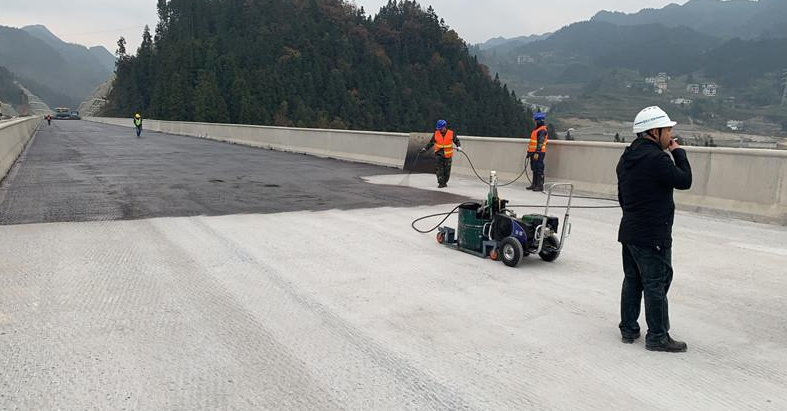

应采用无气喷涂设备进行机械喷涂，喷射压力大、喷洒均匀可保证涂料与混凝土铺装层的良好嵌合、黏结。防水层可根据工程等级、厚度要求进行多遍喷涂，直至达到设计或合同约定的标准要求,每次涂膜实干后再进行下一遍喷涂，喷涂时应顺风施工。
纤维增强层设置：
根据《城市桥梁桥面防水工程技术规程》CJJ139-2010要求，桥面防水层应设置短纤维等胎体材料做为增强层。在喷涂二遍防水涂料的同时用专用的短纤维喷洒器洒布短纤维，涂料实干后喷涂第三遍AWP-2000F增强型防水涂料进行覆盖,要求洒布均匀，形成连续的网格状胎体
施工用量：一般面层1-2kg/㎡，可根据工程等级调节。
施工方式：人工滚涂刷涂或机械喷涂
fyt-1 撒布
（1）材料用量：0.5kg-0.7kg/㎡ 。
（2）界面清洁干净，并完全干燥后，即可进行fyt-1防水涂料的施工。可采用人工涂布和喷洒两种方式进行。
人工涂布：
施工前，将其倒入适当大小的容器中，轻微搅拌 3-5min，由操作人员用滚筒将其均匀地涂布于水泥混凝土或其它处置基面上。fyt-1防水涂料一般推荐采用该方式。注意应尽量滚涂均匀；
喷洒施工：

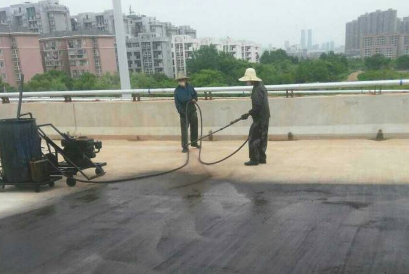

面积不大时，可人工手持喷枪施工，由操作人员手持喷枪，均匀地涂布。面积较大路时，也可采用沥青洒布车进行洒布，但需严格控制洒布量，洒布需均匀。注意，采用喷洒施工时，洒布完后要及时清洗管道，以免堵塞管道，同时注意使用大桶时必须搅拌均匀，以防止空气倾入。
附 注：
为达到好的施工效果，fyt-1防水涂料需采用两次分次实施，常温下首次和二次实施之间的时间间隔应在 4～8h，fyt-1施工后 12 小时，即可进行沥青层的施工。
产品包装：
50KG/桶，保质期6个月。
