水性环氧沥青防水涂料粘接强度1.25MPa以上，具有化学反应过程固化后能形成，高弹塑性的防水粘结层，并且具有优良的耐高、低温性能;高渗透固化作用:能渗透到混凝土底层3- 5mm深处，修复水泥混凝土微缺陷堵塞渗水孔 ;粘结性能优良:粘结强度达到1.0MPa以上,能使面层混凝土与水泥混凝土桥面板之间形成一一个完整的结构层;粘接强度1.0MPa的桥面防水优良的层间稳定性:与水泥混凝土形成钉子效应，沥青铺装层在一定程度上不单独受力，抗剪切强度达到1.0MPa以上，从而提高铺装层的耐久.
施工准备
1. 混凝土路面上存有的不良附着物进行清除,清扫路面砂粒,杂物,有油污的位置应进行特别处理,可采用溶剂溶解；
2.路面清扫后即采用打砂机进行喷砂处理,目的是将路面的浮浆及部分附着不牢固的杂物清除,同时使路面清洁度及粗糙度满足要求；
3.可用专业吹风机将界面完全吹扫干燥，要求水泥混凝土,表层干燥,干净,表面无浮浆,污染物,表面不得有松散,掉皮,空鼓及严重开裂现象,同时界面需完全干燥。
使用范围
水性环氧沥青防水涂料绿色环保、施工方便，广泛适用于桥梁、屋面、地下、隧道、水利等建筑工程的防漏、防渗、防水，是同类型产品中的高效防水产品。产品不仅有优越防水性能，更有无毒环保、施工方便等优点。本产品为水性单组分，冷施工，固化后形成没有接缝的整体防水层。施工十分方便，刷涂、刮涂均可。
施工技术要求
1,基层清理 喷涂水性环氧沥青防水涂料前,首先凿除混凝土浮浆,平整凸凹不平处,清除油污,垃圾等,然后彻底清扫基面,再用吹尘器把基面吹干净

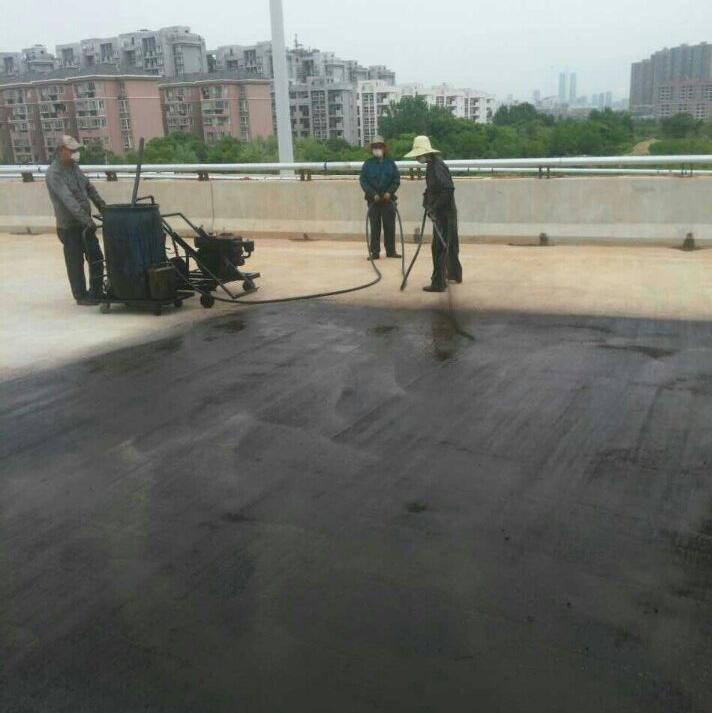

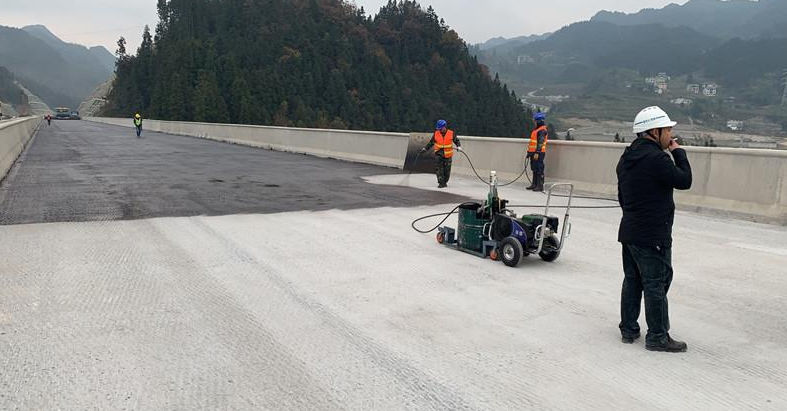

2,喷涂桥面防水涂料 喷涂桥面防水涂料首层时,要在涂料中适当掺加一定量的表面活性剂溶液进行稀释,水性环氧沥青防水涂料以促使涂料掺入基层毛细孔隙以提高防水涂层的粘结强度和抗剪强度。
喷涂第二,三,四遍涂料,要待上一遍涂料实干后才能喷涂。
3,局部涂刷 为避免涂料污染防撞墙,在喷涂桥面防水涂料时,有两人执挡布护住防撞墙,因此防撞墙底部防水层,是采取人工涂刷的。
质量标准
（1）基层处理要求平整,干燥,抛丸（拉毛）符合设计要求,表面无垃圾,浮浆,污渍。
（2）防水层宽度误差在±2mm以内。
（3）防水层粘贴牢固,表面平整,无空鼓,脱落,翘边等缺陷。
（4）防水层实干后7d蓄水试验,水高5～11cm,蓄水时间不少于24h,应无渗漏。
