1.桥面防水层技术要求
(1)水性环氧沥青防水涂料 资料齐全应覆盖整个混凝土桥面，防水层为两道防线，一道喷涂环氧粘结层二遍，二道喷涂水性环氧沥青防水涂料三遍，防水涂膜厚度以平均不超过1mm为宜。
(2)防水层应具有良好的耐久性，至少应有不低于桥面沥青铺装层使用年限的寿命(约8～10年)。并能适应高架桥动荷载抗压，抗拉的特点，当混凝土桥面板开裂≤2mm时，防水涂膜变形仍应满足不拉裂的需要，以保证防水要求。
(3)水性环氧沥青防水涂料在环境条件-15℃～90℃范围内，仍能满足第 2条的要求。同时，在经受沥青层摊铺温度约160℃后，不影响其长期耐久使用性时。防水涂层与其上沥青混凝土。
(1)桥面防水层应覆盖整个混凝土桥面，防水层为两道防线，一道喷涂水性环氧沥青防水涂料二遍，二道喷三遍，防水涂膜厚度以平均不超过1mm为宜。
(2)防水层应具有良好的耐久性，至少应有不低于桥面沥青铺装层使用年限的寿命(约8～10年)。并能适应高架桥动荷载抗压，抗拉的特点，当混凝土桥面板开裂≤2mm时，防水涂膜变形仍应满足不拉裂的需要，以保证防水要求。
(3)在环境条件-15℃～90℃范围内，仍能满足第 2条的要求。同时，在经受沥青层摊铺温度约160℃后，不影响其长期耐久使用性时。水性环氧沥青防水涂料与其上沥青混凝土铺装层应有相融性，二者之间的粘结力不低于沥青混凝土铺装层与混凝土桥面之间的粘结力，层间抗剪强度25℃，≥1.5MPa，35℃≥1.0MPa.
(4)喷涂水性环氧沥青防水涂料应保证防水剂能够渗入桥面混凝土10mm以上，提高混凝土抗渗性>0.2MPa.
(5) 防水涂层对混凝土桥面板亦应具有良好的粘结性，以保证沥青铺装层粘结力的需要，并在粗糙桥面板上具有良好的密贴性。防水层粘结后不得夹有空气层。
(6)防水层抗渗要求应在0.3MPa以上。
(7) 防水施工应便于操作，满足大桥工期安排的要求。
施工方法
(1)基层清理：喷涂桥面防水涂料前，首先清除油污，垃圾等，然后彻底清扫基面，再用吹尘器把基面吹干净。

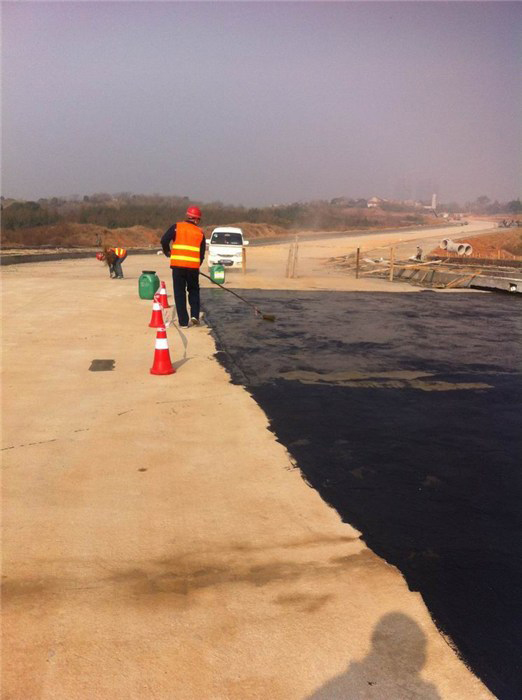

(2)喷涂桥面防水涂料：喷涂桥面水性环氧沥青防水涂料施工方法
(1)基层清理：喷涂桥面防水涂料前，首先凿除混凝土浮浆，平整凸凹不平处，清除油污，垃圾等然后彻底清扫基面，再用吹尘器把基面吹干净 .
(2)喷防水剂：喷涂防水剂于基层表面。当防水剂渗入基层内部，表面无明显湿润状态时，再喷涂第二遍防水剂。
(3)养 护：喷涂二遍防水剂后，应有专人负责观察涂层蒸发情况。约2～3h后，防水剂涂层将要干燥时，应立即用喷雾器喷洒清水，以湿润表面为准，不宜过多，以免防水剂流失。
防水涂料一层后，喷涂二遍涂料，要待上一遍涂料实干后才能喷涂，共喷涂3遍。
技术要求
项目 类型
ⅠⅡ 外观 搅拌后为黑色或蓝褐色均质液体，搅拌棒上不黏附任何明显颗粒固体含量 % ≥43 延伸性 mm 无处理 ≥5.5 ≥6.0 处理后 ≥3.5 ≥4.5 柔韧性℃ -15±2 -20±2 无裂纹、断裂耐热性℃ 140±2 160±2 无流淌和滑动黏结性 MPa ≥0.4 不透水性 0.3 MPa、30min不渗水抗冻性(-20℃) 20次不开裂耐腐蚀性 耐碱(20℃) Ca(OH)2中浸泡15d无异常 耐盐水(20℃) 3%盐水中浸泡15d无异常干燥性(25℃) 表干 ≤4h 实干 ≤12h 高温抗剪(60℃)MPa 0.16 抗硌破及渗水 暴露轮碾试验(0.7 MPa，100次)后，0.3 MPa水压下不渗水人工气候加速老化 外观 无滑动、流淌、滴落 纵向拉力保持率 % ≥80 低温柔度℃ -3 -10 无裂纹。
注意事项
a、涂料应按配合比准确计量，混合均匀。已配成的多组分涂料应及时使用，严禁使用过期涂料。若涂料表干前有可能下雨，则不能施工。
b、首先用板刷涂刷护栏底部、泄水孔和桥面混凝土有折角的地方， 例如：防撞墩和桥面混凝土的交界处，涂刷时要整齐，防止污染其它混凝土外露面。
c、涂料用量应符合设计要求，做到喷涂均匀，不堆积，不流淌，表面平整，上遍涂层完全表干后，再作下一遍喷涂，喷涂时沿基面横向匀速喷洒，不得露白。为保证防水效果，防水层厚度应控制在大于或等于2.0mm。
