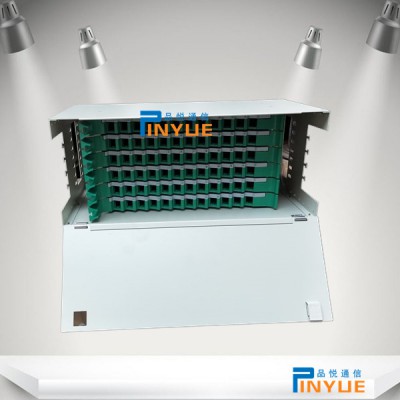

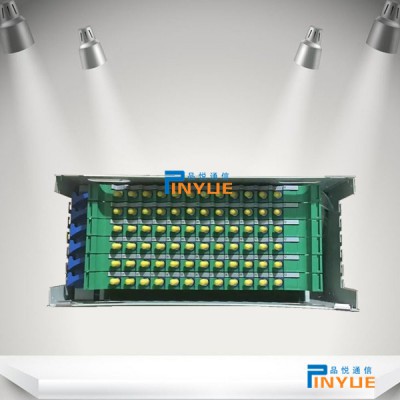

72芯ODU一体化子框图文介绍------几乎每一年，行业都会出现一个或者多个重点关注对象。例如前两年的总配线架，去年的三网合一箱、光缆交接箱、三网合一光缆交接箱、ODF光纤配线架，今年初的、光分路器箱虚拟现实等。不知道大家是否有注意到，似乎有一样东西始终处于不温不火的状态，那就是72芯ODU一体化子框箱。尽管72芯ODU一体化子框初到来的时候以及72芯ODF子框的到来，小小地火了一把，但相比较于其他领域，72芯ODU一体化子框领域明显低调和平淡许多。虽然如此，但我们依旧不能否认它的重要性，它也时刻处于发展当中。例如72芯ODU一体化子框的到来、免跳纤72芯ODU一体化子框的到来、壁挂式72芯ODU一体化子框的成熟等等，皆值得我们去重点关注。
72芯ODF单元箱、72芯ODF箱、72芯ODF子框、72芯19英寸ODF箱、72芯ODF配线箱、72芯光纤配线单元、72芯ODF熔配单元体、72芯光纤配线单元, 72芯ODU熔配一体化子框，72芯ODU光纤配线箱，72芯ODU光纤配线架，72芯ODU单元箱
型号： 12芯、24芯、36芯、48芯、72芯、96芯、144芯
材质：冷轧板、不锈钢
安装方式：19英寸
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
产品概述 ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易, 安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
产品介绍 1、材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理化学性稳定。
并且材料之间有良好的相容性；全部材料、无腐蚀，对人体健康和其它设备无副作用。
2、箱体颜色：灰色
3、规格：19寸标准安装ODF单元箱
4、机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。
5、安装方式：既可装入配线架机柜，也可壁挂安装。
6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统
★ 备注：如需特殊规格可根据客户要求定做。
产品分类ODF光纤配线架主要分为12芯、24芯、36芯、48芯、72芯、96芯、144芯
特点及介绍：
光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。
连接器插拔耐久性寿命>1000次。
全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。
对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。
阻燃：符合 GB5169.7 实验A 要求。
二、电气性能
连接器衰减（插入、互换、重复）≤0.3dB；
回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
高压防护接地装置：
绝缘电阻：≥1000MΩ/500V（直流）。
耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
接地线截面积：>6mm2 ，接地处有明显的接地标志。
三、优势
各种接头端接方便，安装灵活。
有抽屉式和固定式等多种规格；
模块化光纤配线箱端接更方便，使用更灵活；
支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；
在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；
密闭管理；
前面操作，安装迅速方便；
高度1U，内置两组光纤盘绕环；
凹入隐藏式或者齐平镶嵌式安装。
标志、包装、运输、储存
6.1 标志：产品应有标识，标明机柜型号、名称、商标、生产单位、出厂年月、机号、产品标准。
6.2 机柜包装出厂，包装要求及包装箱标志符合GB/T3837-1983中德规定。
6.3 包装箱除产品外，还装入以下物品有关文件，文件用塑料袋封装：
a）备附件、安装材料及专用工具
b）产品使用说明书
c）装箱单
6.4 运输
机箱运输过程中应避免碰撞、跌落、雨雪不直接淋袭和日光暴晒。
6.5贮存
机箱应储存在通风良好、干燥的库房中，其周围不应有腐蚀性气体存在，贮存温度为-25℃～+55℃
宁波品悦通信提供72芯ODU一体化子框现货供应，有需要的话请跟我们联系。
