产品优点：
AMP-100二阶反应型桥面防水涂料无毒、无味、无环境污染且冷施工。多种聚合物改性耐高温、低温韧性优良，高分子聚合物经改性呈高聚物性能，抗剪切力强，能承受荷载及抗压喷涂桥面可做应力吸收层，可吸收桥面层应力和噪声可广泛用于屋面、地下、隧道等建筑工程的防水。
主要技术指标
项目 质量指标型号 Ｉ Ⅱ固体含量 ≥43% ≥50%不透水性 静水压0.2Mpa，保持2h不渗漏耐热性 90℃±2 5h无流淌、起泡和滑动流淌温度 150℃无流淌 180℃无流淌低温柔性 -10℃ -20℃2H绕Ф10MM圆棒， 无裂纹抗剪强度 25℃，≥1.5Mpa耐酸性 2%硫酸溶液浸泡10D无变化耐碱性 2%氢氧化钠水溶液浸泡10D无变化粘结强度 ≥0.2Mpa涂膜干燥性 表干≤2h，实干≤2.4h。
施工方法
1施工工序清理基层----重点部位的处理----涂刷底油----遍防水层---第二遍防水层---第三遍防水层
基层要求
1基层表面应压实平整，采用水泥砂浆找平层时，必须充分养护，AMP-100二阶反应型桥面防水涂料不得有酥松，起砂，起皮现象，应符合设计要求。

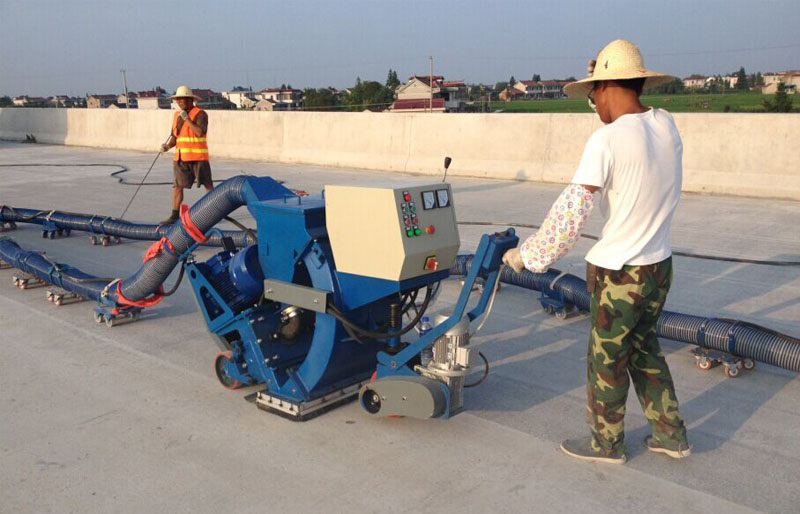

2为提高防水层和沥青混凝土铺装层同桥面板之间抗剪切强度，混凝土面板须进行拉毛处理，以提高防水层和沥青混凝土铺装层同混凝土界面的嵌锁力和磨阻力。从而使路面在车辆行驶后长时间不出现起皱，裂缝。拉毛深度1-2mm，宽度4mm，拉毛净距2-4mm。
3新旧面层必须清理干净，不得有杂物和灰尘，以免影响粘结性能。
4防撞墙拆模后，应彻底清除防撞墙和混凝土桥面交接部位的模，钢筋铁丝等杂物。
5桥面含水率不应大于15%。
施工工艺
AMP-100二阶反应型桥面防水涂料施工工具涂料喷涂机、草根刷、棕刷、毛刷、油灰刀、扁铲、水桶、乳胶手套，施工操作涂料施工应遵循涂刷均匀、厚薄一致的原则。
1基层清理完毕后，应先将阴阳角、伸缩缝、施工缝等重点部位进行处理。特别是泄水孔等不易涂刷的部位、应做加强处理。
2涂刷底子油。为提高防水层与基层粘结性，可用底子油喷涂，或用草根刷反复涂刷，并涂刷均匀，覆盖完全，使之充分渗入混凝土毛孔，以提高粘结强度和抗剪切强度。
3底子油干后约１-２小时，可用棕刷涂刷或喷涂3-6遍涂料，每次涂膜实干后再进行刷涂或喷涂，每次涂刷间隔时间约3-6小时。
4为避免涂料污染防撞墙，在喷涂桥面防水涂料时，有二人执挡布护住防撞墙，因此防撞墙部防水层，一般可采用人工涂刷。
5防水层可以根据工程等级，厚度要求进行多遍涂刷或喷涂，AMP-100二阶反应型桥面防水涂料直至达到设计或合同约定的标准要求。 用量一般面层1．5－３kgm2,并可根据工程等级调节。
包装50Kg塑料桶包装;保存期6个月。
