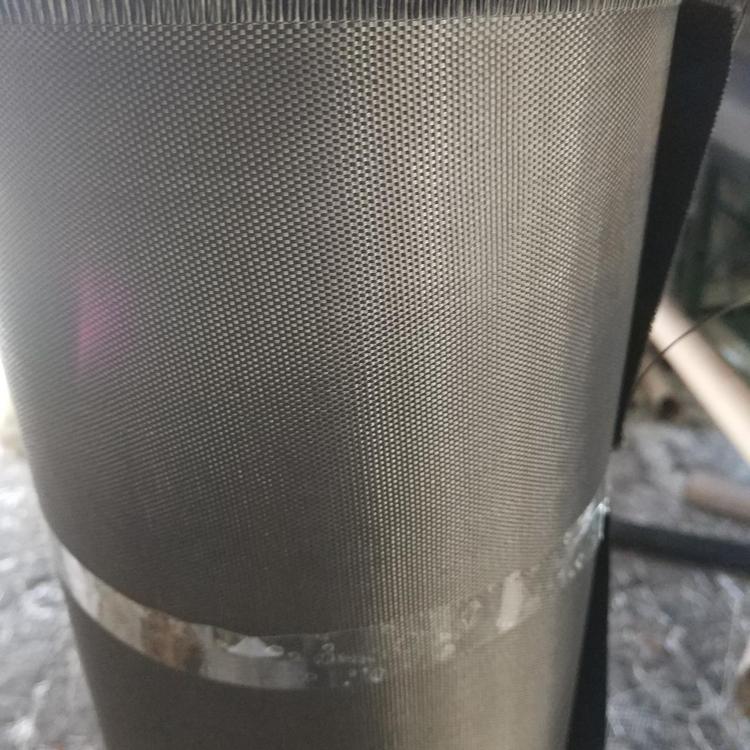

黑色阻燃玻璃纤维布价格-黑色阻燃玻璃纤维布厂家
玻璃纤维 - 主要成分 其主要成分为二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等，根据玻璃中碱含量的多少，可分为无碱玻璃纤维（氧化钠0％2％，属铝硼硅酸盐玻璃）、中碱玻璃纤维（氧化钠8％12％,属含硼或不含硼的钠钙硅酸盐玻璃）和高碱玻璃纤维（氧化钠13％以上，属钠钙硅酸盐玻璃）。

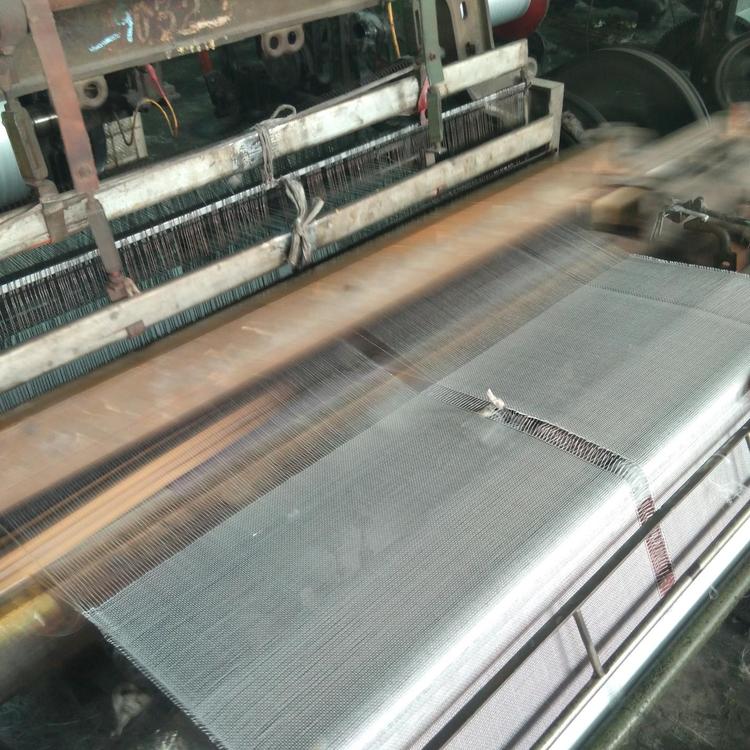

生产玻璃纤维用的玻璃不同于其它玻璃制品的玻璃。目前国际上已经商品化的纤维用的玻璃成分如下：
1、E-玻璃 亦称无碱玻璃，是一种硼硅酸盐玻璃。目前是应用最广泛的一种玻璃纤维用玻璃成分，具有良好的电气绝缘性及机械性能，广泛用于生产电绝缘用玻璃纤维，也大量用于生产玻璃钢用玻璃纤维，它的缺点是易被无机酸侵蚀，故不适于用在酸性环境。
2、C-玻璃 亦称中碱玻璃，其特点是耐化学性特别是耐酸性优于无碱玻璃，但电气性能差，机械强度低于无碱玻璃纤维1020，通常国外的中碱玻璃纤维含一定数量的三氧化二硼，而我国的中碱玻璃纤维则完全不含硼。在国外，中碱玻璃纤维只是用于生产耐腐蚀的玻璃纤维产品，如用于生产玻璃纤维表面毡等，也用于增强沥青屋面材料，但在我国中碱玻璃纤维占据玻璃纤维产量的一大半（60），广泛用于玻璃钢的增强以及过滤织物，包扎织物等的生产，因为其价格低于无碱玻璃纤维而有较强的竞争力。
3、高强玻璃纤维 其特点是高强度、高模量，它的单纤维抗拉强度为2800MPa，比无碱玻纤抗拉强度高25左右，弹性模量86000MPa，比E-玻璃纤维的强度高。用它们生产的玻璃钢制品多用于军工、空间、防弹盔甲及运动器械。但是由于价格昂贵，目前在民用方面还不能得到推广，全世界产量也就几千吨左右。
4、AR玻璃纤维 亦称耐碱玻璃纤维，主要是为了增强水泥而研制的。
5、A玻璃 亦称高碱玻璃，是一种典型的钠硅酸盐玻璃，因耐水性很差，很少用于生产玻璃纤维。
6、E-CR玻璃 是一种改进的无硼无碱玻璃，用于生产耐酸耐水性好的玻璃纤维，其耐水性比无碱玻纤改善78倍，耐酸性比中碱玻纤也优越不少，是专为地下管道、贮罐等开发的新品种。
