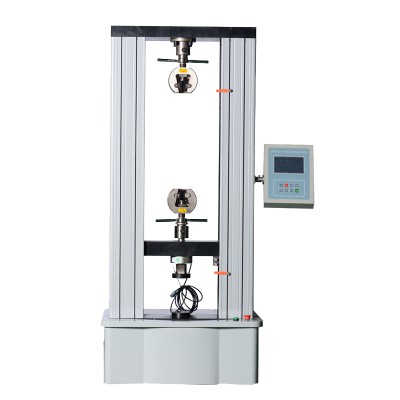

试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点,无污染、噪音低、效率高。辅具的设计与主机相匹配,结构为楔型平动式、手动旋转夹紧,试样不受附加力。夹持方便、可靠、不滑移。
本机适用于各种金属、非金属及复合材料的力学性能指标的测试,完全符合国家相关标准的要求。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
二、技术参数
序号 |
项目 |
规格 |
||
1 |
最大试验力 |
20KN及以下 |
50KN |
100KN |
2 |
试验力测量范围 |
1%-100%FS |
||
3 |
试验力测量准确度 |
优于示值±1% |
||
4 |
横梁位移测量精度 |
0.01mm |
||
5 |
位移测量准确度 |
±1% |
||
6 |
变形测量范围 |
0.4%-100%FS |
||
7 |
变形测量精度 |
±0.5% |
||
8 |
变形分辨率 |
0.01mm |
||
9 |
力控速率调节范围 |
0.005-5%FS/S |
||
10 |
力控速率相对误差 |
±1%设定值以内 |
||
11 |
变形速率调节范围 |
0.02-5%FS/S |
||
12 |
变形控制速率相对误差 |
速率<0.05%FS时,为±2%设定值以内; 速率≥0.05%FS时,为±0.5%设定值以内; |
||
13 |
横梁速度测量范围 |
0.001-500mm/min |
||
14 |
横梁速度相对误差 |
速率<0.01 mm/min时,设定值的±1.0%以内; 速率≥0.01 mm/min时,设定值的±0.2%以内; |
||
15 |
恒力、恒变形、恒位移控制范围 |
0.5%~100%FS |
||
16 |
恒力、恒变形、恒位移控制范围 |
设定值<10%FS时,设定值 的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 |
||
17 |
变形速率控制精度 |
速率<0.05%FS时为±2.0%设定值内 速率≥0.05%FS时为±0.5%设定值内 |
||
18 |
拉伸空间 |
700mm |
700mm |
700mm |
19 |
工作环境 |
室温—35℃,相对湿度不超过80% |
||
20 |
整机电源 |
单相,220V±10%,50Hz |
||
21 |
电机功率 |
0.75KW |
0.75KW |
1.5KW |
22 |
主机尺寸 |
750x480x1700mm |
720x520x1800mm |
900x600x2100mm |
23 |
重量 |
280kg |
350kg |
450kg |

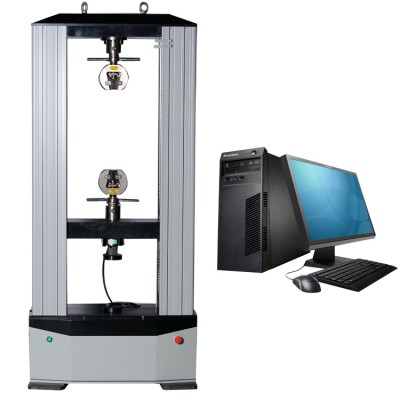

三、试验机配置
1 |
试验机主机 含(1)交流伺服驱动器和电机 (2)传感器 (3)台湾ABBA滚珠丝杠副 (4)同步带减速系统 |
1台 1套 1支 2套 1套 |
2 |
试验机专用测控软件 |
1套 |
3 |
商务计算机 |
1台 |
4 |
随机工具(提供安装、维修、操作所需的特殊专用工具及清单) |
1套 |
5 |
拉伸夹具(圆钳口:4-9mm,平钳口:0-7mm) |
1套 |
6 |
试验机专用压缩辅具,直径100mm |
1套 |
7 |
弯曲夹具 |
1套 |
8 |
技术资料(使用说明书,操作软件使用手册,合格证,装箱单) |
1套 |
