数显式式液压万能试验机
一、主要用途
数显式式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验,增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。

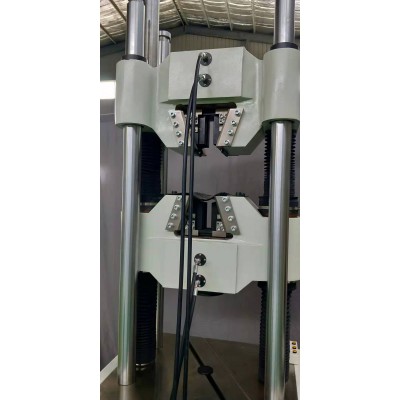

本机由双立柱双丝杠式油缸下置主机及琴式油源控制柜组成。拉伸空间位于主机上方,压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现,中横梁升降采用链条传动。手动调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验。试验完成后自动求取材料的力、抗拉强度等试验结果。
二、性能特点:

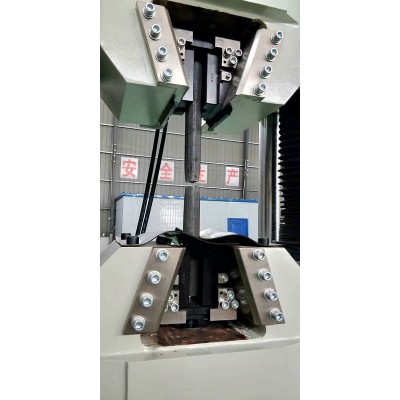

1、特制超厚钳口座在钳口夹持试样时、使钳口完全包容在钳口座体内,使试样夹持更加可靠,杜绝了因钳口座浅而呈喇叭状变形损坏的可能,大大提高了设备的使用寿命。
2、在钳口座和钳口卡板之间增加了耐磨衬板,杜绝金属拉伸过程中氧化皮掉入,致使钳口座斜面划伤的现象,使夹持过程更顺滑,加成更牢靠。
3、测控系统运行速度快、界面温和、具有多种试样信息输入模式,可满足不同材料的测试。对于相同条件的试样一次输入多个自动生成。
4、试验力显示全程分辨率不变,以确保实验数据测量的准确性。
5、试验数据(试验力、加载速率)和试验曲线随试验过程动态实时屏幕显示。
6、实验结束后实验数据自动分析、自动存储和打印。
7、当负荷超过慢量程的2%-100%是自动过载保护停机。
8、分解试验日期可自动查询相关历史记录。
9、软件预留数据接口,方便于试验室间隔局域联网,便于试验数据管理。
三、技术参数:
1 |
试验力 |
1000KN |
2 |
试验机级别 |
1级 |
3 |
试验力测量范围 |
2%-100% |
4 |
试验力示值相对误差 |
示值的±1% |
5 |
活塞移动速率 |
70(mm/min) |
6 |
横梁调整速度 |
120(mm/min) |
7 |
活塞行程 |
250mm |
8 |
控制方式 |
手动加载 |
9 |
有效拉伸空间 |
600mm |
10 |
有效压缩空间 |
500mm |
11 |
立柱间距 |
525mm |
12 |
夹紧方式 |
手动夹紧(可选配液压夹紧) |
13 |
圆试样夹持直径 |
φ13-φ40mm |
14 |
扁试样夹持厚度 |
0-30mm |
15 |
扁试样夹持宽度 |
75mm |
16 |
上下压盘尺寸 |
φ160/204*204mm(选配) |
17 |
弯曲支辊间距 |
600 mm |
18 |
弯曲支辊宽度 |
140mm |
19 |
主机电源 |
0.75KW |
20 |
安全保护装置 |
机械限位保护和软件过载保护 |
1 |
试验力 |
600KN |
2 |
试验机级别 |
1级 |
3 |
试验力测量范围 |
2%-100% |
4 |
试验力示值相对误差 |
示值的±1% |
5 |
活塞移动速率 |
70(mm/min) |
6 |
横梁调整速度 |
120(mm/min) |
7 |
活塞行程 |
250mm |
8 |
控制方式 |
手动加载 |
9 |
有效拉伸空间 |
600mm |
10 |
有效压缩空间 |
500mm |
11 |
立柱间距 |
475mm |
12 |
夹紧方式 |
手动夹紧(可选配液压夹紧) |
13 |
圆试样夹持直径 |
φ13-φ40mm |
14 |
扁试样夹持厚度 |
0-15mm |
15 |
扁试样夹持宽度 |
75mm |
16 |
上下压盘尺寸 |
φ160/204*204mm(选配) |
17 |
弯曲支辊间距 |
600 mm |
18 |
弯曲支辊宽度 |
140mm |
19 |
主机电源 |
0.55KW |
20 |
安全保护装置 |
机械限位保护和软件过载保护 |
1 |
最大试验力 |
300KN |
2 |
试验机级别 |
1级 |
3 |
试验力测量范围 |
4%-100% |
4 |
立柱数 |
2柱 |
5 |
试验力分辨力 |
满量程的1/300000 |
6 |
试验力示值相对误差 |
示值的±1%以内 |
7 |
变形示值相对误差 |
示值的±1%以内 |
8 |
拉伸夹头间最大距离 |
650mm |
9 |
最大压缩空间 |
480mm |
10 |
圆试样夹持范围 |
0-15mm |
11 |
扁试样夹持范围 |
0-15mm |
12 |
上下压板尺寸 |
Ф120mm |
13 |
两立柱净间距 |
460mm |
14 |
活塞最大行程 |
250mm |
15 |
主机外形尺寸 |
730x570x1845mm |
16 |
主机重量 |
约1000kg |
17 |
总功率 |
2KW,380V,三相四线制 |
