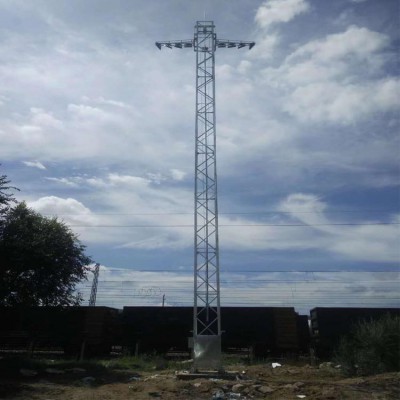

21.5米SDT升降式投光灯塔简介：
1、一般规定满足有关国标及JT/T312-1996《升降式高杆照明装置技术条件》。
2、技术要求 2-1规格：升降式投光灯塔2-2高度：21.5米 2-3灯具：NG400，选用优质名牌灯具（如：飞利普亚明、施莱得）。每座灯塔应可配备12套投光灯。 2-4升降速度：0.05m/s~0.1M/S，电动机升降时可点动。 2-5整体安装垂直度：≤3‰ 2-6其他附件：每套灯塔可根据需要配置时钟控制开关或远方控制开关。 2-7电源：三相四线制AC 220/380V 2.8灯塔采用优质国标角钢制成，灯塔外露部分采用热镀锌防腐处理。
灯塔驱动机构采用电动机与减速机组成。根据配重与活动灯盘受力平衡，驱动机构可很容易驱动钢丝绳运动。钢丝绳应具有防旋转功能。避雷保护系统：灯塔的避雷保护系统由避雷针和接地级组成。灯杆主体作为引下线，接地极应符合有关规范。灯塔配电箱：配电箱应置于灯塔主肢内部，具有防脱落、易连接特点。采用优质品牌低压电气开关（含漏电保护器）。灯塔应有整体强度的安全保护，应根据现场实际情况进行强度和稳定性校验。

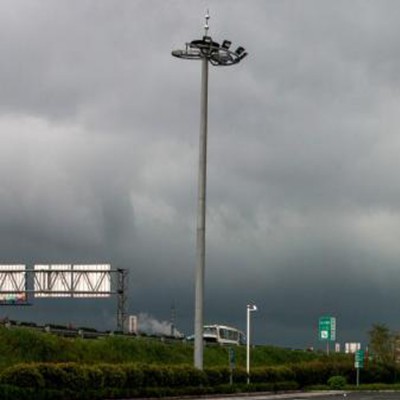

在升降式高杆灯底部的长方形内腔中，除了安装电气控制系统外还安装电动机等升降系统。电气控制 系统安装在灯杆内部，可避免恶劣的室外环境导致升降运动的故障。电气控制系统中设有各种电路过载保护装置。系统中的电路的导电体广泛采用铜基镀银，以保证 电气连接的良好接触。升降式高杆灯的升降系统是通过电动机、（电磁制动式）蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动 灯盘的升降。蜗轮蜗杆减速器的自锁能力强，传动紧凑，传动比很大，为了减小蜗轮、蜗杆变速比，减小上升扭矩，特别增加了一组动滑轮，使灯盘的升降速度小于 0.2米／秒。主钢丝绳通过分绳器与灯盘副钢丝绳相连，可避免由于主钢丝的拉伸而造成副钢丝的缠绕。主、副钢丝绳均采用高强度耐腐蚀6*19型不旋转镀锌 钢丝绳。升降滑轮组都采用经过热镀锌处理的A3钢支架、不锈钢轴、铜滑轮，确保在正常大气条件下不锈蚀运转灵活。各种紧固件垫圈、卡圈等零件也都采用热镀 锌件或不绣钢。灯盘上设有6组导向滑轮组及三组以上制动装置，在灯盘的提升或下降过程中呈120度分布的导向轮沿灯杆表面滚动，保证灯盘不产生摆动。灯盘 的导向轮与灯杆表面接触的工作部分表面采用橡胶热压合工艺。为了充分保证灯盘到极限位置时自动停车，灯盘上升、下降运动都装性能可靠的限位开关，并设有超 行程保护。高杆灯灯盘的升降是靠改变电动机的旋转方向来实现。为了安全防盗，长方形空腔配有密封门，密封门上装有特制的门锁。
