NDW-2000NM微机控制扭转试验机
一、试验机使用领域
微机控制扭转试验机广泛用于金属、非金属材料,零部件,扭力轴的的扭转力学性能试验。适用于质量监督、计量质检商检行业、冶金、航天航空核工兵器、汽车、建工建材等试验领域,尤其适合各理工类高等学校材料扭转的教学、和材料扭转研究者进行的科研。
二、试验机制造和检验标准
JB/T9370-1999《扭转试验机技术条件》
GB2611-92《试验机通用技术要求》
JJG269-81《扭转试验机检定规程》
三、试验机主要技术参数
1 |
扭矩精确测量范围 |
2%-100%FS(40-2000Nm) |
2 |
试验扭矩示值相对误差 |
±1% |
3 |
扭转角测量范围 |
-9999.9°~0~9999.9° |
4 |
扭转角相对误差 |
±1% |
5 |
扭转角显示最小分辨率 |
0.01° |
6 |
扭角(小角度测量)显示最小分辨率 |
0.0012° |
7 |
两夹头间最大距离 |
600mm |
8 |
夹持试样尺寸 |
φ6~φ32mm 三爪型夹具 |
9 |
扭转速度范围 |
0.18~720°/min,无级调速 |
10 |
试验速度精度优于示值 |
±1% |
11 |
试验转动方向 |
双向 |
12 |
电源电压 |
AC220V |
四、试验机主要配置
台湾东元交流伺服电机和控制器1套
航天部701所产高精度对称扭矩传感器1个
济南开思高精度光电编码器1个
高精度行星摆线针轮减速机1台
自产快换试验夹头1套
自产试验机主机1台
高精度滚动直线导轨1套
自产试验控制软件包1套自产PC采集卡1个(提供备份光盘1张)
北京钢院电子扭转计1个
联想或惠普商务计算机1台
惠普A4喷墨打印机1台

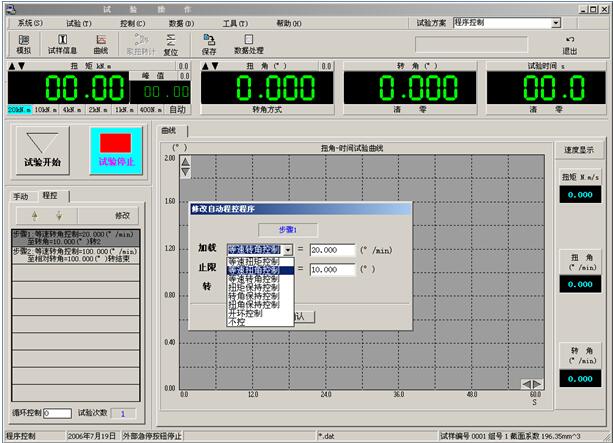

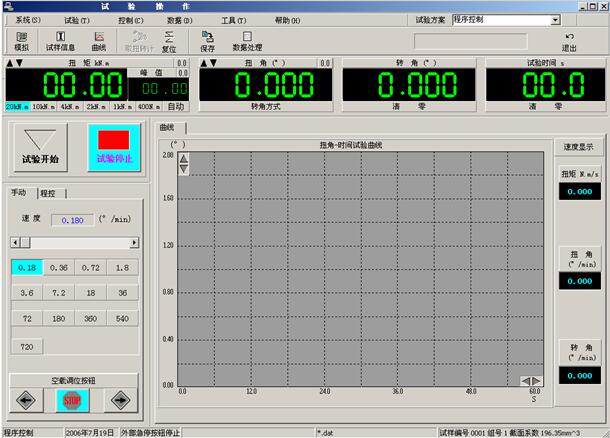

试验机主要试验界面
