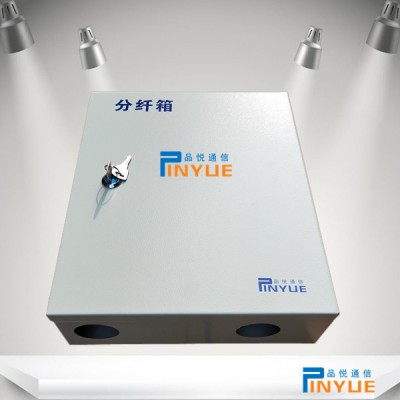

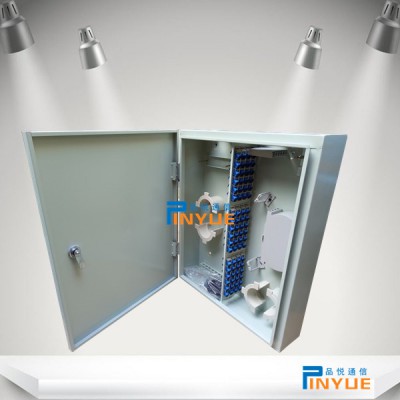

72芯光纤分光箱功能特点--------宁波品悦通信设备有限公司为适应FTTX的推广、网络互联互通、资源共享，能为用户提供语音、数据和广播电视等多种服务，品悦通信推出从局端一直到用户的FTTX光配线网络解决方案。产品包括ODN网络涉及的无源光配线设施主要有：光纤分线箱（图文详细介绍）
局端配线设施：综合配线架（柜），光配线架等。
光分配点设施：光配线架、光交接箱、光分线盒、光分路器、光分歧接头盒等。
光用户接入点设施：光分路器、光分线盒、光终端盒、光分歧接头盒等。
用户端接设施：用户终端智能盒、光纤信息面板。
宁波品悦通信设备有限公司所属制造的光纤分线箱，做工精细、实惠物美、物超所值、质量超群、经久耐用、无缺、独具特色、火热畅销、供不应求、高品质、有口皆碑，我们可以为您提供优质的产品与服务，对于采购量较高的客户，我们还可以探讨价格方面的优惠，经过几年的诚信经营和全体员工的努力，品悦通信已经步入了浙江通信产品优质选购供应商前列之中。
3.1 FTTX分光分纤箱
安装在楼道、弱电竖井等位置，可以满足光缆的接续、存储、分配以及分光器安装的箱体。
1 产品分类、型号
4.1 产品分类
4.1.1 按使用地点分为室内型、室外型和楼层或单元型。
4.1.2 按安装方式分为落地型、架空型、壁挂型、嵌入型、挂杆型。
4.2 产品型号
本规范中所涉及箱体的型号按《数据通信设备型号命名方法》（YD/T 638.15-94）中的方法命名，型号由代号、主称代号、分类、参数、材料和序号6部分组成。
其中：部分用下列符号代表：
S――代表数据；G――代表光通信
分类部分分别用下列符号代表：
01--代表室内型；02--代表楼层或单元型；03--代表室外型
参数部分代表箱体熔纤或配纤能力，以芯数为标识，如：
32--代表支持可熔(配)32芯下行纤；64--代表支持可熔(配)64芯下行纤；缺省--代表不配置用户引入光缆
材料部分分别用下列符号代表：
F--代表全箱体采用复合材料；H1--代表箱门为复合材料，其余部分采用不锈钢材料；H2--代表箱门为复合材料，其余部分采用铝合金材料；G--代表全箱体采用不锈钢材料；L--代表全箱体采用铝合金材料
产品的完整标记由产品名称、型号构成。
例如，产品序列号为2的楼道型全不锈钢材质的64芯分光分纤箱的标记表示为：FTTX分光分纤箱GPX0232G-2。
2 基本要求
5.1 环境条件
5.1.1 温度
工作温度范围：-40℃～+60℃
贮存温度范围：-25℃～+55℃
运输温度范围：-45℃～+70℃
5.1.2 相对湿度
室内型：≤85%（＋30℃时）。
楼层、单元型和室外型：≤93%（＋40℃时）。
5.1.3 大气压力
62kpa～101kpa（近似于海拔0m～5000m）
5.1.4 太阳辐射强度
总辐射强度1120×(1±10%)W/m2
5.2 外观与表面处理
5.2.1 涂层颜色
机箱表面涂层颜色应符合GB/T 3181-1995中表2的要求。箱门正面中央应印有电信的LOGO，颜色为PANTONE 286C。标志严格按照图纸所示尺寸等比例缩放使用，不得拉伸、挤压、变形等。具体要求如下：
5.2.2 涂层外观
涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。
对于无喷涂处理的机箱，外表面的光泽和纹理应均匀美观。
5.2.3 涂层附着力
机箱表面的涂层经附着力试验后，应满足GB/T 9286-1998 表1中等级2的要求。
5.2.4 涂层抗冲击
机箱表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。
5.2.5 涂层抗老化
机箱表面的涂层经抗老化试验后，应符合本规范5.2.3条和5.2.4条的要求。
5.2.6 涂层耐溶剂
机箱表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。
12芯16芯24芯32芯36芯48芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。
特点：1. 适用多种使用场景：室外、室内、挂墙、挂杆、新老楼盘。
2.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
3.分路器模块端口倾斜15°设计，走线路由顺畅。
4.系列化插片可积木化组合，扩容方便，投资节省。
5.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
6.工厂化皮线尾纤，实现高质量低成本快速部署。配线.光缆熔接
7.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；
8.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；
9.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
10.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
11.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；12.进行光缆加强芯接地，将接地线从光缆入口引出接地；
13.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。
光纤分光箱标志：
产品标志
要求在产品适当位置应有产品标志。
若在运输时，有部件与机箱主体分开运输，则部件与机箱主体都要求有产品标志，以保证确定部件与主体的相配性。
操作标志
机箱内表面应贴有接线图。接线图的幅面大小和位置应利于操作者操作。
包装运输标志、图示
产品外包装箱上应有标志。
产品外包装箱上的储运图示应符合YD/T 122-1997的规定。
警告标志
警告标识应位于一个只有通过破坏操作才能去除的醒目位置。
指引操作者的警告标识，在正常的设备操作过程中，操作者应该很清晰的看到这些标识。维修中使用的标识应该在执行维修时很清晰的被看到。
