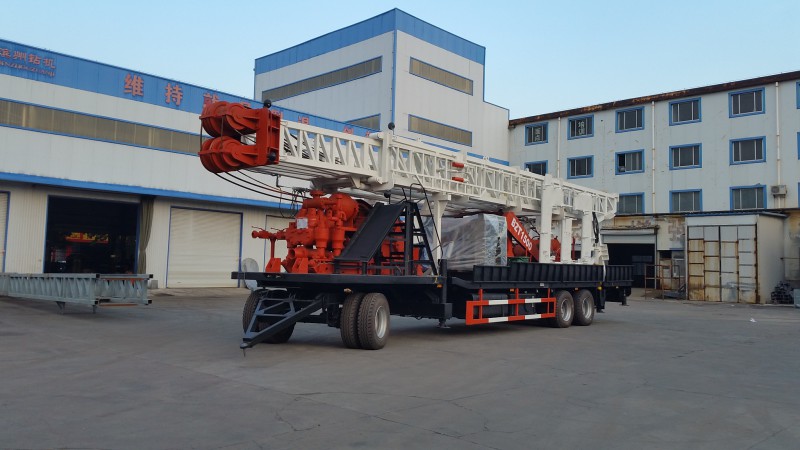

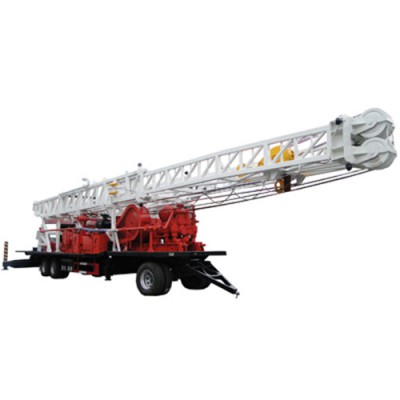

BZT1500C拖车水井钻机为正循环回转钻机，钻机拖盘选用3轴12轮胎全挂式拖车底盘，配断气刹车;
钻机装有4只液压支腿，两只机械支腿。每个液压支腿油缸活塞杆上都带有螺纹并配有锁母，钻机调平后可用锁母将油缸锁紧;
上装动力配置269kW康明斯发动机，动力强劲，性能稳定;
钻塔采用K型结构2节伸缩式钻塔，液压起塔。并在钻塔顶部、中部、底部加装照明系统方便客户夜间施工。钻塔有效高度为18.482m，承重能力不低于60t;
装有50kW发电机，带有离合器不用时脱离开,为施工现场夜间照明、焊接维修、生活用电等提供方便;
|
技术参数 |
|
|||||
|
转盘 |
通孔直径660mm |
|
||||
|
名义钻孔深度（m） |
1500m |
1200m |
1000m |
|
||
|
钻杆型号（mm） |
φ89 |
φ114 |
φ127 |
|
||
|
转盘转速（rpm） |
145，84，52，37 |
|
||||
|
转盘最大扭矩（kn·m） |
22 |
|
||||
|
卷扬机 |
主卷扬 |
单绳提升能力 |
90kN |
|
||
|
单绳绳速 |
0.84，1.90，3.3m/s |
|
||||
|
钢丝绳直径 |
D-6×19 φ28mm |
|
||||
|
副卷扬 |
单绳额定提升能力 |
50kN |
|
|||
|
钢丝绳直径 |
D-6×19 φ20mm |
|
||||
|
发动机 |
型号 |
NTA855-C360 |
|
|||
|
额定转速（rmin） |
2200 |
|
||||
|
功率（kw） |
264 |
|
||||
|
钻塔 |
有效高度（m） |
18.482 |
|
|||
|
钻塔额定负荷（t） |
60 |
|
||||
|
主动钻杆（mm） |
108×108×12192 |
|
||||
|
吊钩 |
承载能力（t） |
60 |
|
|||
|
柱塞式泥浆泵 |
型号 |
BW1200/7 |
|
|||
|
压力（MPa） |
7.0 |
|
||||
|
排量（L/min） |
1200 |
|
||||
|
活塞行程（mm） |
270 |
|
||||
|
活塞直径（mm） |
160 |
|
||||
|
牵引状态（㎜） |
15282×2790×4420 |
|
||||
|
工作状态（㎜） |
15222×3800×20765 |
|
||||
|
重量(t) |
48 |
|
||||
|
钻机牵引行走限速 |
20kM/h |
|
||||
