72芯ODF子框型号尺寸介绍------72芯ODF子框的发展历程就像一部光纤技术的进化史，在整个过程当中72芯ODF子框的速度效果，观看体验都在逐步提升。从目前的通信设备行业不难看出，多功能已经成为了主要的发展趋势。由于多功能72芯ODF子框能够提供震撼的临场感，创造出了全新的视觉体验，已经受到了众多72芯ODF子框和消费者的青睐。可以说多功能72芯ODF子框爆发的“洪荒之力”，正在改写整个通信设备市场的格局。
宁波品悦通信生产的72芯ODF子框工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准，品悦的72芯ODF子框价格优惠，质量好，品质优，值得拥有！
72芯ODF单元箱、72芯ODF箱、72芯ODF子框、72芯19英寸ODF箱、72芯ODF配线箱、72芯光纤配线单元、72芯ODF熔配单元体、72芯光纤配线单元, 72芯ODU熔配一体化子框，72芯ODU光纤配线箱，72芯ODU光纤配线架，72芯ODU单元箱
型号： 12芯、24芯、36芯、48芯、72芯、96芯、144芯
材质：冷轧板、不锈钢
安装方式：19英寸
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

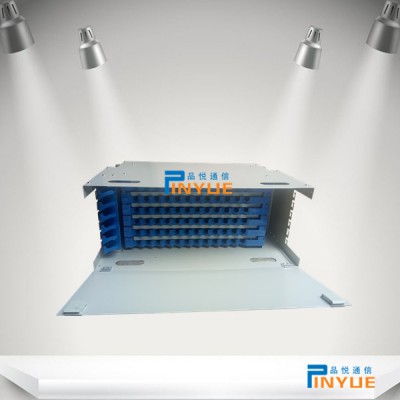

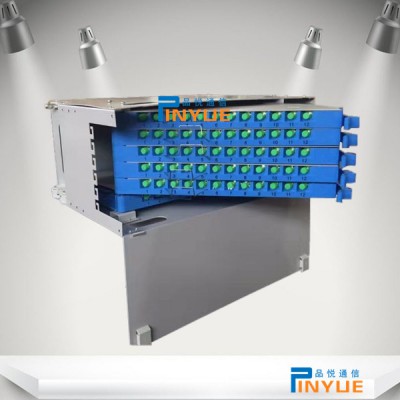

72芯光纤配线架 ODF架配置：
类型：标准19英寸机架式
包含配件：熔接盘6个：尾纤保护管1根，光缆固定扣2套，螺丝,理线扣，12芯FC/SC束状尾纤6箱，FC/SC适配器72个
机箱重量：8.6kg
箱体颜色：灰白色（烤漆）
质感：磨砂
箱体尺寸：430*188*250
材质:冷扎板
产品简介：ODF光纤熔接配线单元盒，又称ODF配线箱，是用于光缆引入、固定和保护、光缆终端与尾 纤熔接，宁波品悦24芯odf配线架用户可根据实际需求选配单元数量或法兰盘数量。
给客户装一体化托盘V20及FC适配器法兰及束装尾纤
1、24芯odf配线架产品结构：
光纤熔接配线单元盒由外壳、内部构件、光纤接头保护件3部分组成。
1.1外壳：外壳方便开启，便于安装。
1.2内部构件包括以下部分：
1.2.1支撑架：内部结构的主体，用于内部结构的支撑；
1.2.2集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于 1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便 操作的空间；
1.2.3固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
1.2.4光纤接头的保护采用热收缩保护管。
2、24芯odf配线架外观：
光纤熔接配线单元盒形状完整，无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。全部底色应均匀连续。经静电喷塑处理，其色泽应均匀一致无划痕和露底。
3、24芯odf配线架材料：
光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。
3.1热收缩保护管采用的材料及填充物的热熔温度不小于120 ℃，热软化温度大于90 ℃，使用温度：-25℃~+40℃。
3.2全部材料、无腐蚀，对人体健康和其它设备作用。
4、24芯odf配线架结构特点：
4.1用19”标准安装界面，适用于多种机架、机柜上的安装。
4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观。
4.3全模块化设计，全正面化操作，安装灵活、施工维护方便。
4.4抽拉式设计，集熔接配线一体化的熔接配线模块。
4.5适用于束状和带状光缆。
4.6每盘可卡式安12个FC，FC（双芯），SC，及ST适配器，适配器正面呈30°角，既拉光纤的 曲率半径，又可避免激光损伤眼睛。
4.7模块可取出至设备外操作，简单方便。
4.8光缆和尾纤均具有2m以上的盘储空间。
电气性能
连接器衰减（插入、互换、重复）≤0.3dB；
回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
高压防护接地装置：
绝缘电阻：≥1000MΩ/500V（直流）。
耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
接地线截面积：>6mm2 ，接地处有明显的接地标志。
三、优势
各种接头端接方便，安装灵活。
有抽屉式和固定式等多种规格；
模块化光纤配线箱端接更方便，使用更灵活；
支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；
在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；
密闭管理；
前面操作，安装迅速方便；
高度1U，内置两组光纤盘绕环；
凹入隐藏式或者齐平镶嵌式安装。
四、应用范围
光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。
用于配线间和设备间光缆的端接、使用和管理。
