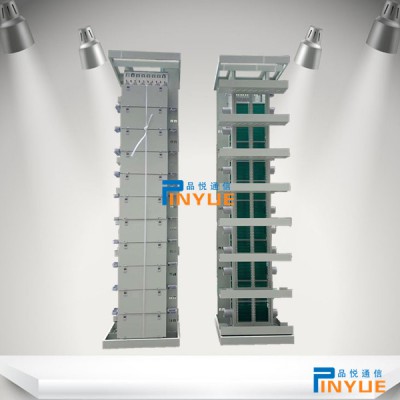

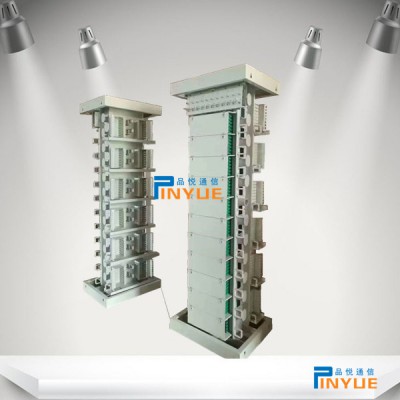

432芯MODF光纤配线架生产厂家--------宁波品悦通信设备有限公司制造生产多种型号的【432芯MODF光纤配线架】厂家直接供货价格优势明显,品悦公司生产432芯MODF光纤配线架质量过硬,价格优惠。品悦公司具有良好的市场信誉,课业的销售和技术服务团队。历经几年的发展,从低端通信产品制造业发展成为高科技产业。以拥有国内外先进水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备,并配套齐全高精度检测仪器,为产品提供了的质量。
432芯MODF光纤配线架|光纤总配线架|光纤总配线架,OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格(288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架) (Opticalfiber Main Distribution frame,简称OMDF)。OMDF的功能多样化。
MODF光纤总配线架适用新建机房独立光纤跳接场景、现有机房独立光纤跳接场景。该产品采用传统MDF式的线缆管理方式,即直列模块部分为外线侧,提供室外光缆固定、汇流、熔接与终端功能;横列模块部分为内线侧,提供室内设备光纤光缆的终端或熔接与终端功能;整个架体,具有对跳纤的路由、挂放、调度等管理功能。
产品特点:
1、正面采用12芯一体化右出纤托盘;【直列模块】
2、反面采用12芯终端托盘或翻转式终端机框;【横列模块】
3、【直列模块】为抽拉式12芯一体化托盘组成,完成熔接、终端功能,方便操作,调纤更安全;
4、横列模块引入设备缆,完成到光设备的终端功能;
5、光缆引入装置引入线路侧外缆,具备外缆固定、分支保护、接地、以及熔接功能;
6、跳纤通过机架侧面通道连接前后直列与横列模块,正面看不到冗余的跳纤,整洁美观;
7、当多台并架时,机架具有设备纤与设备纤之间专用跳纤通道;
72芯功能模块使用
72芯一体化机框
采用冷轧钢板加工成型,门板可翻转拆卸,每个72芯,,内配2副六位导轨板,6块12芯一体化托盘
3.2 适配器座板/托盘
适配器座板
适合于SC或FC型光纤适配器的安装,可灵活接入SC或FC跳线/尾纤为便于日后维护和管理,减少配线工作量,建议以本地网为单位,每个单位只选用一种接头。
熔配一体托盘
12芯熔配一体化托盘为左、右出纤可调节设计,满足外缆的熔接、尾纤的存贮、跳纤终端等功能。托盘熔接盘。
安装
机柜为国际标准通用19″机柜,采用进口电解板经特殊工艺制造,表面喷塑处理,外形美观大方。机柜底部采用4个M10×80的膨胀螺钉(随机附件)紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。
1) 使用和操作
1、光缆开剥、固定及保护
1、将光缆从上方或下方的光缆入孔引入架体
2、带状光缆的开剥及固定
2.1光缆开剥长度为:2.5 米+光缆开剥处到距离远的熔接配线模块距离(可视实际情况变化),铠甲层预留40mm,中心加强芯预留150mm(两侧加强芯留55 mm);
2.2在光缆开剥处套上热缩套管,用电吹风加热,使热缩套管将光缆开剥处包紧,尾纤清理干净,每带均套上保护套管,保护套管在铠甲层处预留65mm裸带;
2.3将光缆从裸带处放入保护接头,再将松 套管部分可用胶带缠绕,使其外径与保护接头相匹配,推入保护接头,使光缆加强芯穿过螺母座槽,喉扣挂在光缆固定板钩上,拧紧喉扣螺钉及加强芯紧定螺钉;
2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内,每一槽多可压三带;
2.5将接头盖小端头部插入保护接头对应部分,再将大端压下,保护接头安装完毕;
3. 非带状缆的开剥及固定
3.1 光缆开剥长度为:2.5米+光缆开剥处到 距离远的熔接配线模块距离 (可视实际情况变化),铠甲层预留40mm,加强芯预留150mm;
3.2 在光缆开剥处套上热缩套管,用电吹风加热, 使热缩套管将光缆开剥处包紧;
3.3 视尾纤本身的保护情况决定是否加护套管;
3.4 用喉扣将光缆固定在光缆固定板上。
4.适配器及尾纤的安装
1. 带状尾纤安装
1.1抽出一个光纤一体化模块,放置于工作台上,取下上下两面盖板,将12个适配器(FC或SC)对准安装槽由上向下压入,注意适配器导向槽朝上;
依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝)将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧,注意尾纤的插入方向必须与适配器的导向位置一致;
1.3将光分支器沿着两个圆柱压入,将冗余尾纤在模块背面尾纤盘绕区盘储;
1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面,盖上背面盖板;
1.5将剩余裸带盘储于模块正面熔接区内, 盖好上盖板;
1.6将一体化模块依次插入熔配单元箱内相应的位置。
2.单芯尾纤安装
2.1从熔配单元箱中抽出一个一体化模块,放置于工作台上,取下上下两面盖板,将12个适配配器(FC或SC)对准安装槽由上向下压入,注意适配器导向槽朝上。
2.2将标识好的12根单芯尾纤头由模块背面穿至正面,按一体化模块上1-12的顺序插入适配器并拧紧,注意尾纤的插入方向必须与适配器的导向位置一致。
2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈,用线扎将12根尾纤在图示位置扎固,然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面,盖上背面盖板;
2.4将剥除松套管的12根单芯尾纤盘储于模 块正面熔接区内(见右图),盖好上盖板。
2.5将一体化模块依次插入旋转插箱内相应的位置。
5、熔接操作
1.1取出一体化模块放置于熔接工作台上,揭开正面盖板,释放盘储于熔接区内的尾纤;
1.2将外线裸纤保护套管端部用线扎固定在图示位置,裸纤进入熔接区;
1.3在尾纤、光缆纤芯其中之一套上熔接保护套管,然后用熔接机进行熔接。检验合格后,将熔接保护套管移至熔接点,在熔接机上进行热收缩;
1.4将冗余的裸纤(尾纤和光缆纤芯)在熔接区如图盘储好;
1.5盖上模块正面盖板;
1.6将裸纤保护套管在模块正面外圈盘好,出口处用线扎固定;
1.7每芯光纤做好标识记录;
1.8将一体化模块插入原来位置;
1.9完成整个架体的熔接。
6、光纤跳线
1.1建议选取直径Ф2的跳线(易于管理,占空间小);
1.2将跳纤一端插入适配器,另一端在储纤单元上盘储后,与相应的适配器连接;
1.3跳纤自由弯曲半径大于40mm。
