288芯光纤机柜尺寸介绍------网中光节点的用户端设备，实现配线光缆与入户光缆的连接。适用于用户端的楼道或竖井内。
按功能可分为带分光功能分纤盒与纯熔配功能分纤盒。
GPX147-FAT3201/3202为室内挂墙式分纤箱，主要安装于多层建筑/高层建筑的楼道或弱电井内。GPX147–FAT3201与GPX147–FAT3202的区别为: GPX147–FAT3201不含光分路单元，主要实现光纤的直通、分歧、熔接与配线功能。适用于集中分光网络。
宁波品悦通信公司为适应三网融合、FTTx的推广，品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
品悦通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！
288芯光纤配线柜、288芯光纤配线架、288芯ODF光纤配线柜、288芯ODF光纤配线架、288芯光纤机柜、288芯ODF光纤机柜、288芯ODF机柜、
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

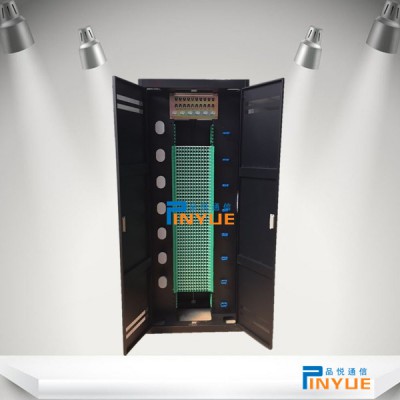

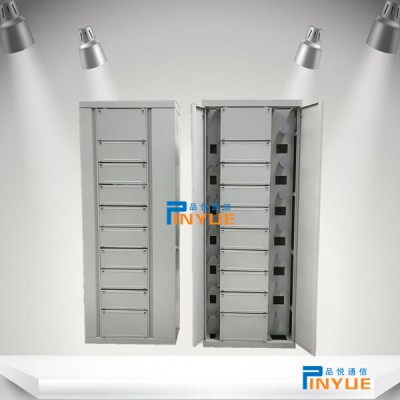

288芯光纤机柜宁波品悦通信设备有限公司.PY-GQJG-288芯光纤机柜是用于光传输网络中主干光缆与配线光缆交接点处的接口设备，用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。
2.GXF147-FDT2102D-288芯光纤机柜是用于光传输网络中主干光缆与配线光缆交接点处的接口设备，用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。
光纤配线柜：机架布局合理：熔接配线分体，分别用于光纤与尾纤熔接和尾纤与跳纤交接；二者之间配有盘纤轴单元，相比同样尺寸的光配线架，容量大。机架布局合理：熔接配线分体，分别用于光纤与尾纤熔接和尾纤与跳纤交接；二者之间配有盘纤轴单元，相比同样尺寸的光配线架，容量大。
工作条件：
工作温度：+5℃～+40℃
相对湿度：≤85%(+30℃时)
大气压力：70kPa～106kPa
技术要求：
1.标称工作波长：850nm，1310nm，1550nm。
2.光纤活动连接器插入损耗：≤0.3 dB。
3.光纤活动连接器回波损耗：≥45dB(PC型)。
4.机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。
5.机架高压防护接地装置与机架间的绝缘电阻≥1000MΩ/500V(DC)。
6.机械耐久性：整套光纤连接器插拔500次后，无机械损伤，插入损耗变化量≤0.2dB，回波损耗变化量≤5dB。
7.机内塑料件均采用阻燃材料，达FV-0级要求。
8.光纤配线全程曲率半径控制，保证曲率半径≥30mm(内控40mm)。
规 格：
2600×900×300 容量：12芯/模块 72芯(6模块)/单元 720芯(10单元)/架 84芯/模块 252芯(3模块)/单元 720芯+36芯备(3单元)/架
2200×900×300 容量：12芯/模块 72芯(6模块)/单元 576芯(8单元)/架 72芯/模块 216芯(3模块)/单元
576芯(3单元)/架 576芯 / 架
19英寸标准全封闭式机架
机架应为19英寸标准全封闭式机架，所有结构件表面均应进行静电环氧粉末喷塑处理。前后左右门可平开或拆卸，机架应有底座。
机架应与大地绝缘。
应有地脚螺钉安装孔位。
机架应具有安全完善的接地系统。
标识系统应清晰完整。
应能将电缆、数字同轴缆及光缆进行引入和配线，并对光缆进行熔接、收容和盘储；应具有各种缆线的配线、调线和转接功能。光缆、电缆、光纤进出及音频线进出各自独立、互不干扰；
机架内应有宽敞充足的光纤存储区和线缆布放区，布线应分单元集束捆扎，前后调线、架间调线的线缆通过层间固定装置排列整齐。
（2）智能光纤配线架（单元）与光纤连接器
①光纤分配架由智能光纤配线子架、智能管理单元（IMU）、连接器盘、尾纤存放盘和光缆终端盘、光缆固定架、智能配线系统管理软件等组成。光纤分配架应能可靠地固定光缆、终端光纤，灵活地进行光纤调度和妥善地存放空闲尾纤，并具有安装光衰减器的装置。综合配线架要有足够的光纤盘储空间，保证光纤的曲率半径≥40㎜。
②智能型光纤配线提供各业务之间光传输；产品高于国家以及行业标准；如因断电或其它外部原因造成管理设备Down机情况，智能型光纤配线系统能够不影响正常数据传输；能够清晰明确指示智能配线系统是否启用；
③在1U的高度空间支持48个单芯LC；
④每个端口的下方配有LED指示灯和智能感应装置，用于跳线的引导指示，同时检测跳线的连线的准确状态；
⑤每个光纤配线架结构均配有信息采集端口，该端口采用标准RJ45接口，直接连接配线架管理单元；
⑥智能管理单元端口数不低于24口，保证管理至少24个光纤配线单元。
⑦智能光纤配线系统，使用的光纤跳线为普通光纤跳线；
⑧连接器应包括两端带活动连接器的尾纤和适配器。
连接器型号为：FC/PC型
工作波长：850nm，1310nm，1550nm
连接衰减（包括互换和重复）：≤0.35dB
反射衰减：≥45dB
连接器寿命：插拔1000次仍能满足衰减要求。
尾纤和软纤的2m截止波长必须符合：λc≤1240nm
⑨平均无故障工作时间
设备平均无故障工作时间（MTBF）≥15年。
⑩智能管理单元（IMU）技术要求
1U机架式设计，RJ45控制端口
单台设备少可连接管理24个48口光纤配线架（包含智能数据配线系统与智能光纤配线系统），采用普通8芯双绞线连接（RJ45接口）；
能够提供设备信息的链接端口，能显示和配线架的连接状态，方便观看；
有源管理设备能收集配线架每个端口的信息，工作状态和物理地址；
有源管理设备能分析每个端口的信息并实时将该信息上传到管理软件内；
有源管理设备能提供WEBSERVER管理方式，对配线架进行分配管理，同时可提供标准的SNMP的网管；
有源管理设备提供标准以太网网络接口、通过TCP/IP协议管理；
单台设备可管理1152个端口；多台设备可以级联以管理更多端口；
智能管理单元和配线架连接方式为传输速率100base-T以太网接口，数据连
接线缆为标准8芯六类跳线即可；
