400米障碍详细规格；
部队固定滚轮尺寸；
（1）原材料：优质钢材、轴承。
（2）尺寸标准：长2310mm，宽1400mm，高2200mm，极限偏差±2mm。
（3）技术指标：槽钢底座，钢架结构。
（4）极限载荷：整体承重≥400kg。
（5）表面质量：军绿色。
（6）符合部队训练标准。
转轮： 总高2200毫米 。 轮直径2000毫米 ，双圆圈设计，采用直径32毫米厚2.5毫米优质钢管。 底座宽1400毫米 ，长2200毫米，由50*120毫米厚5毫米槽钢焊接。
4米高墙：
2.钢架墙高:4000mm,墙宽:3000mm,墙厚:300mmn;
3.钢架墙背后设平台:1500mm*3000mm,平台护栏:高960mm*长1500mm*长3000mmn;
4.钢架墙由钢管和方钢构成主框架:主材114mm*3.5mm圆管和方钢管，口40*4on;
5.墙面板:30mm厚防腐木,木材:进口优质松木;
6.钢墙架后平台侧边加焊制垂直爬梯:

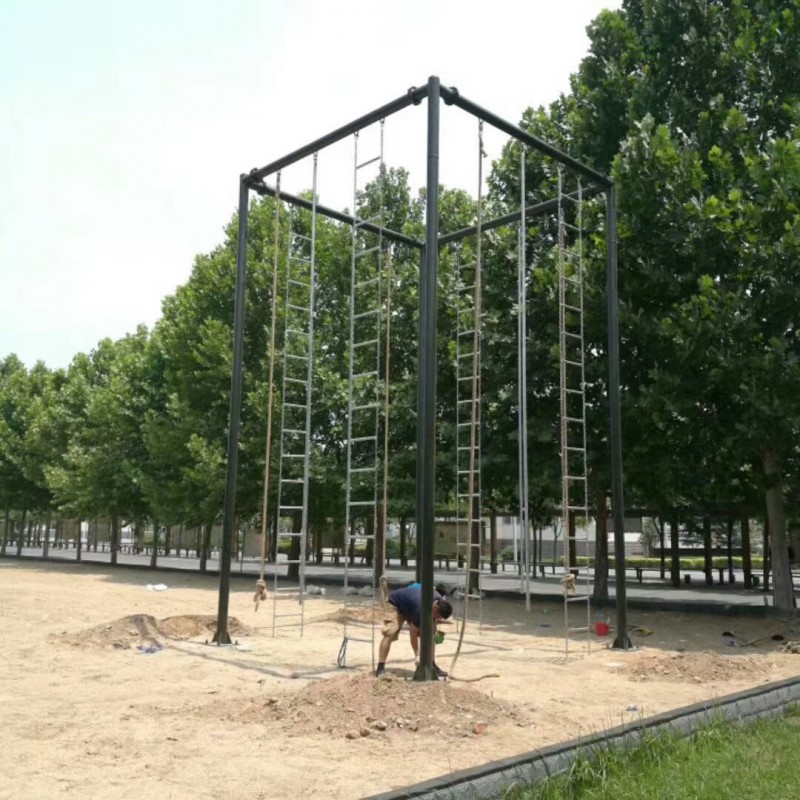

高空障碍钢支架：
2.钢架高:6000mm;钢架5000mn处设平台:4000mn*4000mm,平台护栏:高1000mn*长4000mn*长4000m;
4.钢架材质Q235:主材114mm*3.5mm圆管:横梁89mm*3.5mn;滑杆50mm:
5.尼龙速降绳30mm;
6.平台板:30mm厚防腐木,木材:进口优质松木;
晃动轮胎钢支架
1.晃动轮胎钢架基础深度:500mm,材质:C20混凝土,厚300mm,
2.钢架高:3200mm;宽:3000mm;
4.钢架材质Q235:主材114mm*3.5mm圆管:横梁89 mm *3.5 mm;滑杆50mm;
5.轮胎8mm镀锌起重钢链,间隔1200 mm;
6.轮胎高:1#胎600mm、2#胎800 mm 、3#600mm、4#胎1200 mm 、5*胎600mm(距地面)
水平梯钢支架：
1.水平梯钢架基础深度:500mm,材质:C20混凝土,厚300mm,
2.水平梯高:2400mm;宽:2400mm;长:6000mm;
4.钢架材质Q235:主材立柱横梁89mm*3.5mm,横梁间距1200mm:抓杠33*3mm;

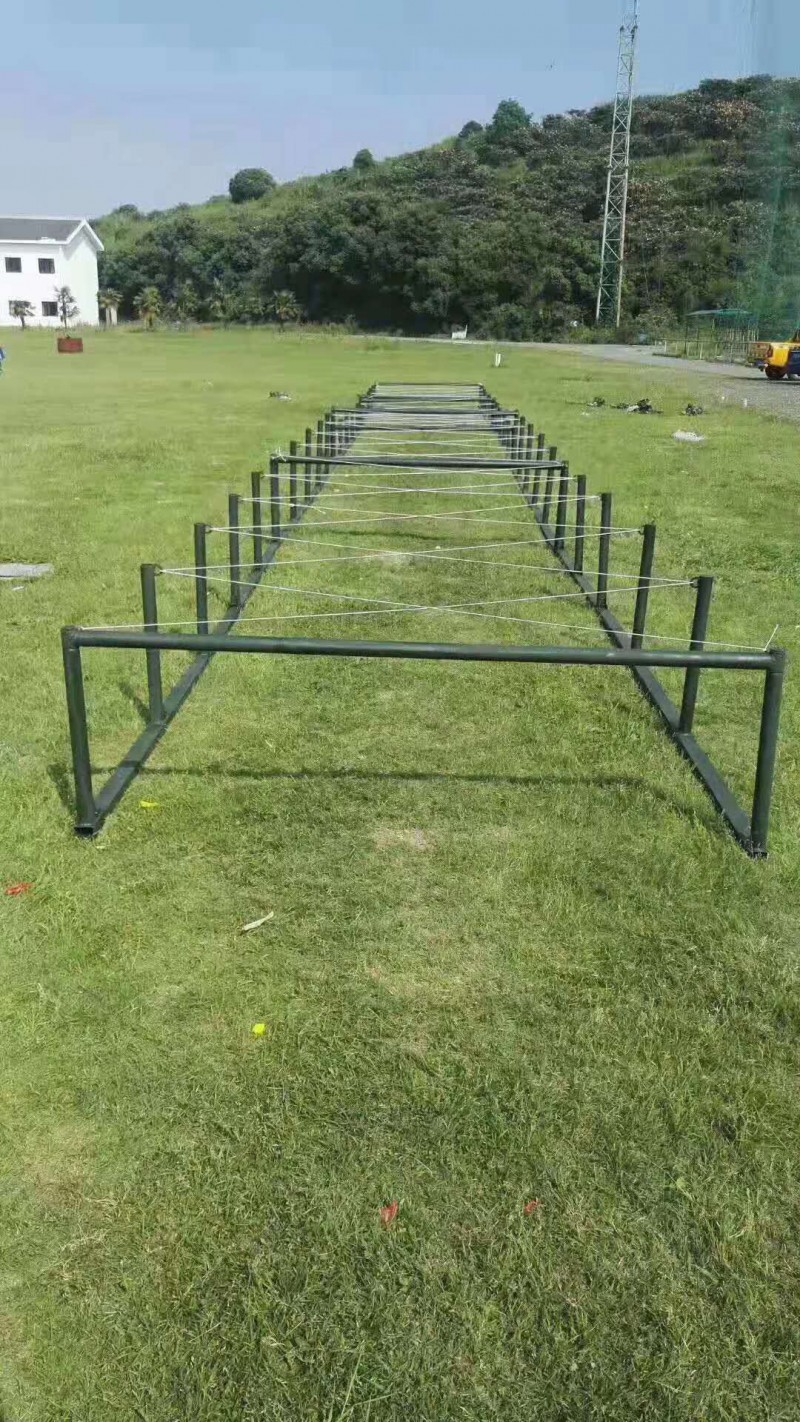

高低柱网钢支架：
1.高低柱网钢支架基础深度:500mm,材质:C20混凝土,厚300mm,
2.使用DN50的镀锌管分列两行,行距2000 mm,间距1000mm,高出地面500mm；
3.立柱间用弹性材料拉成桩网:
4.网下铺设松软沙层:

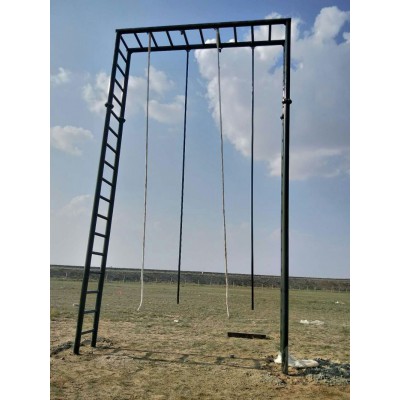

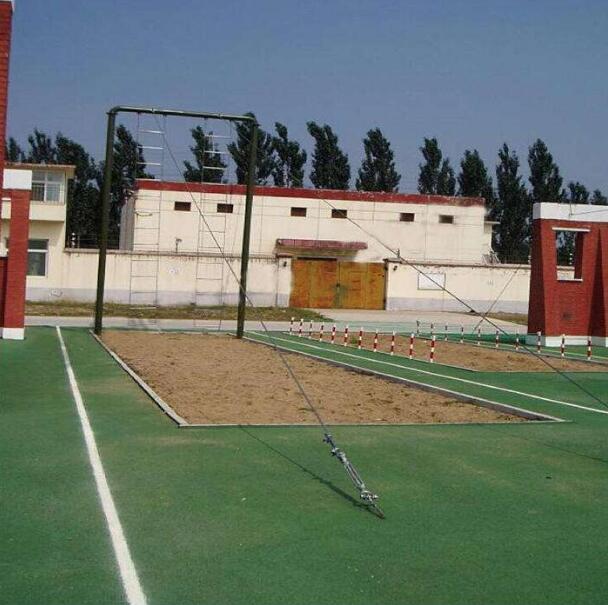

爬越绳索钢支架：
1.爬越绳索钢支架基础深度:500mm,材质:C20混凝土,厚300mm,
2.2.使用DN80的镀锌管两根,间距6000mm,高出地面1000mm
3.绳索长6000mm
