684芯光纤机柜生产厂家-------684芯光纤机柜前言 大局所，少机房---网络集中化维护，节约维护成本，提高维护的规范水平和维护质量，改善客户响应速度。 这是现代通信系统对机房管理的要求。 随着FTTX的大规模建设，机房的光配线产品越来越要求具有高密度，灵活配线等功能，方便管理和维护。 几千芯甚至几万芯的光纤在机房的配线如何处理？ 对光纤的有效管理和保护提出了更高的要求。 684芯光纤机柜内跳线、架间跳线如何处理？ 设备尾缆长度计算任何确保准确？ 设备尾缆布线保护如何处理？ OLT放置在局端机房,出局光缆越来越多。
684芯光纤机柜线路测试如何处理？ 机房人员培训如何处理？ 为此，提出了光总配线架（OMDF）的概念 传统ODF机架的平面跳纤管理和大容量机房的立体跳纤管理的对比 光总配线架（OMDF）是光接入网中重要的一环，类似于现有电缆配线架（MDF），684芯光纤机柜主要采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能，横列模块部分为内线侧，提供室内光纤光缆的终端、调度、测量与管理功能。 安装了光总配线架机房的场景 OMDF产品综合了传统“光纤配线架”及“中间配线架”，完成以下功能： 光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。 完成传输线路端光纤熔接配线架光纤路由与设备端的各类光设备光纤路由之间的线路分配的功能，同时能完成线路端和设备端的跳线富余长度的存储功能。
684芯光纤配线柜、684芯光纤配线架、684芯ODF光纤配线柜、684芯ODF光纤配线架、684芯光纤机柜、684芯ODF光纤机柜、684芯ODF机柜、
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

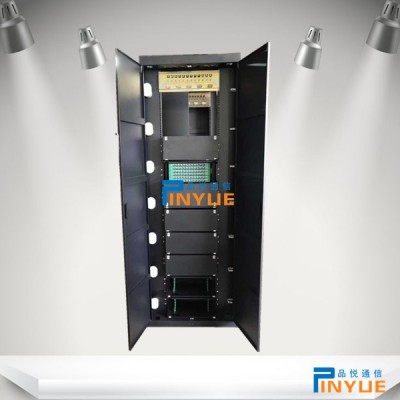

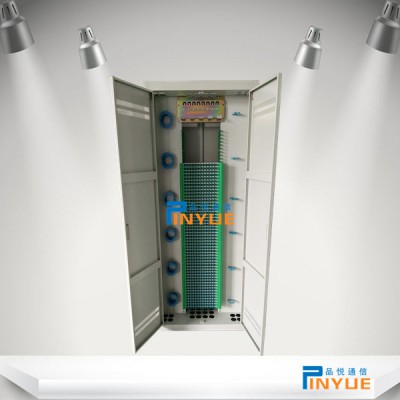

684芯光纤机柜：机架采用优质钢及铝型材作材料，经电镀、氧化、喷塑处理，结构坚固，外形美观。采用12芯熔接配线一体化模块，每单元集熔接、配线于一体，适合FC、SC型适配器，2200mm×840mm×300mm机架，满配可达576芯。
产品特点：
1.机架采用优质钢及铝型材作材料，经电镀、氧化、喷塑处理，结构坚固，外形美观。
2.进缆、熔接及配线全正面操作，机架可背靠背及靠墙安装，节省机房空间。
3.采用飞碟式熔接盘，体积小，占空间少，在机架下方左右二侧不大的空间可高密度叠放24盘/侧，48盘(2侧)/架。
工作条件：
工作温度：+5℃～+40℃
相对湿度：≤85%(+30℃时)
大气压力：70kPa～106kPa
技术要求(光纤部分)：
1.标称工作波长：850nm，1310nm，1550nm。
2.光纤活动连接器插入损耗：≤0.3 dB。
3.光纤活动连接器回波损耗：≥45dB(PC型)。
4.机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。
5.机架高压防护接地装置与机架间的绝缘电阻≥1000MΩ/500V(DC)。
6.机械耐久性：整套光纤连接器插拔500次后，无机械损伤，插入损耗变化量≤0.2dB，回波损耗变化量≤5dB。
7.机内塑料件均采用阻燃材料，达FV-0级要求。
8.光纤配线全程曲率半径控制，保证曲率半径≥30mm(内控40mm)。
1.一般要求
n结构要求
可上进缆或下进缆且全正面化操作，使用方便；适配器安装倾斜30°角，避免弧光直射入眼并保证光纤弯曲半径；完善的接地装置、安全可靠；走纤路由标识清晰、完善，方便维护与管理；
n安装方式
安装于19英寸标准机柜内。
n产品标准
标称工作波长：850nm、1310nm、1550nm
光纤活动连接器符合GB1250以及相关标准规定
光纤光缆符合GB/T7427－1298以及相关标准规定
光纤单元盒采用模块化设计，内部有托盘，在一个托盘内实现配线及熔接。
单元盒规格分四种：24芯、48芯、72芯和过线单元盒，可根据需要配置
机架及单元盒具有安全可靠的接地保护装置
根据相应容量配置单元箱体、FC适配器、单模集成纤、12芯熔接配线一体化模块等
2.详细技术规格
n使用环境要求：
工作温度：-15℃～+40℃
工作相对湿度：≤85%（+30℃）
大气压力：70Kpa～106Kpa
n外观
涂覆层表面应光洁、色泽均匀、无流挂、无露底，钣金件表面无毛刺、锈蚀等缺陷；
结构件不得有毛刺、扭曲、划碰伤等缺陷；
塑料件表面应光洁，颜色均匀无明显差异，无裂纹、划伤；
n光电性能
连接器损耗（包括插入、互换和重复）≤0.5dB
互换性附加损耗≤0.2dB
重复性附加损耗≤0.1dB
回波损耗：FC/PC≥40dB，FC/SPC≥45dB，FC/UPC≥50dB，FC/APC≥60dB
插拔耐久性寿命＞1000次
非金属件结构件与光纤连接器的燃烧性能：
所有非金属材料结构件及光纤连接器的燃烧性能，在施加试验火焰的持续燃烧时间结束后，试验样品应符合：
试验样品没有起燃；
试验样品离火后持续有焰燃烧时间不超过10S；火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧慢延到放在试验样品下面的底层。
