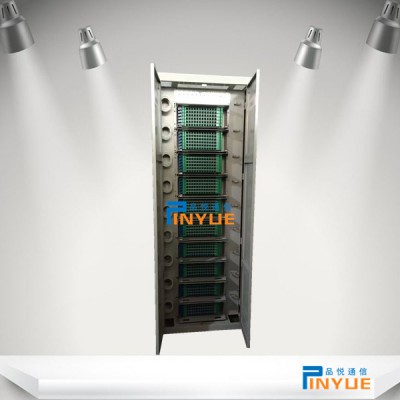

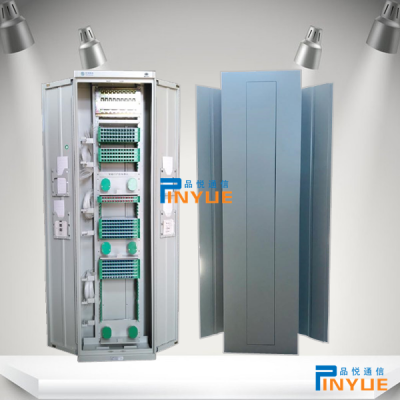

720芯光纤机柜安装说明--------宁波品悦通信生产的720芯光纤机柜工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准，品悦的720芯光纤机柜价格优惠，质量好，品质优，值得拥有！
通用名称【 Common Name】720芯光纤机柜
产品用途【Product usage 】720芯光纤机柜主要是用来对光缆、光纤进行终接、保护及管理的设备。
产品结构【Product mix】720芯光纤机柜的结构主要由箱体、内部钣金工件、光纤活动连接器及备附件组成。
产品型号【Product model】：PY-GQJG-（72芯96芯144芯216芯288芯432芯576芯720芯864芯960芯1152芯1440芯）
生产厂家【The manufacturer】：宁波品悦通信设备有限公司
产品规格【Product specification】：单网、三网合一、四网合一
产品颜色【Product color】：灰色
产品材质【Product material】：冷轧钢板、不锈钢
产品类型【The product type】：落地式、壁挂式、抱杆式、盒式、插片式、常规
产品配置【Product configuration】：可配SC/FC/LC（法兰，尾纤、一体化托盘、光分路器）
【免费印字】：电信，移动，联通，广电，铁通，长城宽带
产品使用区：移动 联通 铁通 电信 广电
720芯光纤配线柜、720芯光纤配线架、720芯ODF光纤配线柜、720芯ODF光纤配线架、720芯光纤机柜、720芯ODF光纤机柜、720芯ODF机柜、
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
ODF光纤配线架特点：
1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
9外形尺寸、容量
GPX44-A03型机架外形尺寸、容量：
外形尺寸（高×宽×深）(mm) 大容量（芯）
2600×840×300 864
2200×840×300 720
2000×840×300 648
三、结构及其功能
整机组成如图1所示，主要由机架、终端框、光纤熔配框等组成。机架水平方向、高度方向安装孔距尺寸符合IEC 297的规定。
1机架
机架由左、右立柱、架顶、架底及连接件等组成。机架是整机的支撑和各功能部分的装载体。架顶上方的弯角件可与机房连接。架底与地面用膨胀螺钉安装。左立柱的前面是绕线区，可盘绕富余跳纤，理顺后的跳纤可从架顶或架底的出连接至光设备。左立柱的后面也可提供大量光缆的固定、终端。
2终端框光缆终端框
如图2，其作用为固定、终接和保护光缆并完成光缆的接地保护。本终端框适用各种光缆(包括普通光缆、带状光缆及混合光缆)，用户定购时须指明。
光纤机柜概述
本光纤分配架是用来对光缆光纤进行终端、保护及管理的系统。它能完成对光缆的固定、剖分、接地保护；光纤的固定连接、合理布放、预留盘绕、连线、调度等功能。
二、主要性能指标
2使用条件
工作温度：-5℃～+40℃
贮运温度：-25℃～+55℃
大气压力：70 kPa～106kPa
运输：经包装的产品能适应火车、轮船、汽车和飞机等交通工具正常运输。
光电性能光纤连接器（含适配器和尾纤）
光纤连接器损耗≤0.5dB (包括插入、互换和重复损耗)；
插入损耗≤0.2dB；
回波损耗
FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；
插拔耐久性寿命＞1000次。
3适用性能
标称工作波长：850nm、1310nm、1550nm。
4高压防护接地
5地线的截面积应大于6mm?。
6机架高压防护接地装置与机架间绝缘，电阻不小于1000MΩ/500V(直流电)。
7机架高压防护接地装置与机架间耐压不小于3000V（直流电）/1min；不击穿，无飞弧。
8 功能
具有对光缆进行保护、固定、终接以及对光纤进行保护、预留、连接、调度等功能。
3光纤熔配模块
光纤熔配模块集熔接、配线功能于一体，单个模块可完成12根光纤的熔配功能，6个熔配模块组成一个熔配框。用户可根据需要选择熔配框及熔配模块的数量。如图3所示。在熔配模块后部完成光纤的固定、连接、保护和盘绕，实现光纤的终接。熔配模块的前部有适配器卡座，光纤在此实现活动连接,并可进行光纤的调线。
四、机架的机房安装架底和架顶为机房安装部位。架顶有弯角，可与机房安装架连接。底部用膨胀螺钉固定于地面。
五、光缆、光纤的引进和走线
光缆在绕线架顶部或底部引入，在终端框内固定、接地，用专用剥线缆工具剥去松套管,随即从尾部套上韧性较好的扁管,直至两管重叠约10mm,接头处用热缩套管保护.将带有扁管的裸纤从机架右侧引入熔配模块(带状光缆须加装分纤盒，裸纤套上护管后嵌入分纤盒如图2)，裸纤在熔配模块与单芯缆熔接，把熔接头卡在塑料槽内，余长盘绕。从熔接模块出来的单芯缆与适配器的里面一端活动连接。适配器的外端与调线尾纤活动连接，调线尾纤由适配器出发，经左立柱绕线区预留盘绕后经架顶或架底进入光设备。走线如图5所示。
光缆弯曲半径不小于15D，其中D为光缆直径。
单芯光缆及裸纤弯曲半径大于37.5mm。
六、光缆的高压防护接地
光缆金属加强芯剪去余长后，穿过加强芯座锁定，加强芯座通过汇流条连接，汇流条与机房地连接。
