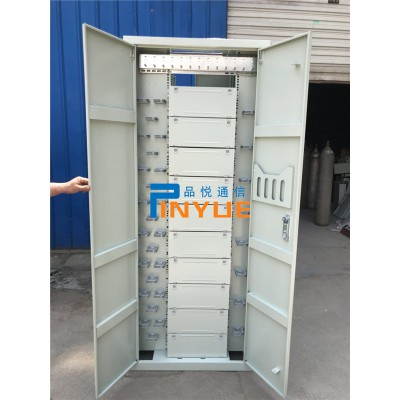

1152芯光纤机柜型号尺寸--------1152芯光纤机柜图文并茂、光纤配线柜|ODF光纤配线柜（图文讲解）光纤总配线架又称光纤配线柜，是线路侧连接室外光缆，设备侧连接光线路终端或传输设备，可通过跳纤调度光缆中的纤芯序号及改变光传输系统的路序，且具有光缆固定与保护装置和测试端口的敞开式配线连接设备。
1152芯光纤机柜是用来对光缆、光纤进行终接、保护及管理的设备。在本机柜上能实现对光缆的固定、开剥、接地保护；对光纤的熔接、配线连接、冗余尾纤的盘绕、配线调度等功能，是传输媒体（光缆、光纤）与传输设备之间的配线连接设备。GPX346-A2型光纤配线柜是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装。
光纤配线柜、光纤配线架、ODF光纤配线柜、ODF光纤配线架、光纤机柜、ODF光纤机柜、ODF机柜、
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
ODF光纤配线架专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架，也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
ODF光纤配线架性能：
采用完全封闭结构，可防尘、防鼠；
模块化设计，可上下进缆，接地固定可靠；
机架采用钢板，整体静电喷塑，美观大方耐用；
机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；
机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;
合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；
单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；
安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；
机架具备安全可靠的接地保护装置。
功能：
具有光缆固定和保护功能；
具有光缆终接功能；
调线功能；
光缆纤芯和尾纤的保护功能。
机架高度：
满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。
可根据需方不同要求订做不同规格的产品。
光电性能：
机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。
机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿，无飞弧。
光纤连接器损耗≤0.5dB
插入损耗≤0.2dB
回波损耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
插拔性寿命：>1000次
机械性能：
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。
光缆进入机箱，曲率半径大于光缆直径的15倍。
说明：
所用钢板均采用镀锌板；
所用紧固件采用不锈钢或不锈钢板电镀处理；
所有外观为金属的结构件均采用静电环氧粉末喷涂。
光纤布线有哪些注意事项
1.清刷并试通
敷设光缆前，应逐段将管孔清刷干净并试通。清扫时应用专制的清刷工具，清刷后应用试通棒作试通检查。塑料子管的内径应为光缆外径的1.5倍。当在一个水泥管孔中布放两根以上的子管时，子管等效总外径应小于管孔内径的85%.
2.布放塑料子管
当穿放两根以上塑料子管时，如管材为不同颜色时，端头可以不作标记。如果管材颜色相同或无颜色，则应其端头分别做好标记。塑料子管的布放长度不宜超过300m，并要求塑料子管不得在管道中间有接头。另外，在塑料子管布放作业时，环境温度应在-5摄氏度～+35摄氏度之间，以保证其质量不受影响。完成布放的塑料子管应当及时与水泥管固定在一起，防止子管滑动。另外，还要将子管口临时堵塞，以防止异物进入管内。塑料子管应根据设计规定要求，在入孔中留有足够长度。
3.光缆牵引
光缆一次牵引长度一般应小于1000m.超过该距离时，应采取分段牵引或在中间位置增加辅助牵引方式，以减少光缆张力并提高施工效率。为了在牵引过程中保护光缆外不受损伤，在光缆穿入管孔、管道拐弯处或与其他障碍物有交叉时，应采用导引装置或喇叭口保护管等保护措施。另外，还可根据需要在光缆外部涂抹中性润滑剂等材料，以减少光缆牵引时的磨擦阻力。
