1440芯四网合一光交箱尺寸介绍--------宁波市品悦通信设备有限公司制造1440芯四网合一光交箱、广电1440芯四网合一光交箱、电信1440芯四网合一光交箱、移动1440芯四网合一光交箱、广电网络1440芯四网合一光交箱厂家，在各省市设立了技术支持服务机构，丰富的经验及核心技术人才，服务，质量保障，为用户提供满意售后服务！
宁波品悦通信设备有限公司为适应三网融合、FTTx的推广，品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
品悦通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！

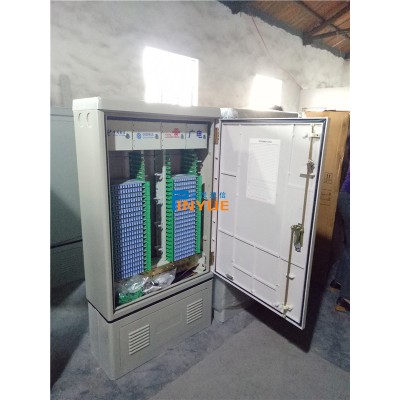

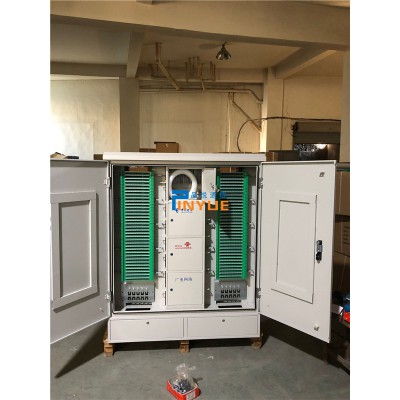

四网合一光缆交接箱是用于光纤接入网(电信网、移动网、联通网、广电网）四网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了四网的重复线路建设，精简线路，美化环境。
箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。
壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。
箱体内部夹以隔热材料，能有效防止箱内凝露的产生。
采用12芯熔配一体化模块，大幅度利用有效空间，大容量为1152芯。
卡接式安装FC、SC适配器。
前后设通道，可方便跳线灵活跳接
12芯熔配一体化模块可抽出至箱外，正面操作。
有可靠的光缆固定、开剥和接地装置。
各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。
光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题
1440芯四网合一落地式光缆交接箱、1440芯四网合一壁挂式光缆交接箱、1440芯四网合一SMC光缆交接箱、1440芯四网合一不锈钢光缆交接箱、1440芯四网合一免跳接光缆交接箱、1440芯四网合一无跳接光缆交接箱、1440芯四网合一免跳纤光缆交接箱、1440芯四网合一光缆交接箱、1440芯四网合一光交箱、1440芯四网合一交接箱、
型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯、1440芯
材质：冷轧板、不锈钢、SMC
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
工作条件：
工作温度：-40℃～+60℃
相对湿度：≤95%(+40℃时)
大气压力：70kPa～106kPa
技术要求：
防护等级：IP65
标称工作波长：850nm，1310nm，1550nm。
光纤活动连接器插入损耗：≤0.3 dB。
光纤活动连接器回波损耗：≥45dB(PC型)。
机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。
箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的外端能承受的垂直压力大于200N。
光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。
光纤弯曲处的曲率半径＞30mm(内控40mm)
功能要求：
1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量：144、192、288、432、576、864芯、1152芯、1440芯
一、目的
为规范不锈钢光缆交接箱的生产操作作业，提高本公司的产品质量，从而使我公司的产品让顾客满意。
二、适用范围
适用于GXF-05型系列不锈钢光缆交接箱的生产作业。
三、使用设备、工具数控转塔冲床、剪板机、数控折弯机、冲床、钻床、氩弧焊机、磨光机和喷塑机、扳手、改锥等。
四、操作流程概况
1 、领料
按照定单和技术要求去仓库领料。
2、剪料
按照设计图纸的要求，将原材料按照规格进行取料，并检查材料是否符合工艺的要求，为降低消耗，提高材料的利用率，要合理计算采取套裁方法。首先，用钢板尺测量出剪床刀口与挡料板两端之间的距离，反复测量数次，然后剪一块小料核对尺寸正确与否，如尺寸公差在正确范围内，即可进行入料剪切；如尺寸不符合公差要求，则重新调整定位距离，直至符合为止。剪板时应检查剪板刀口是否锋利及紧固牢靠，并按板料厚度调整刀口间隙。
3、冲裁
a)检查材料的材质以及宽、长、厚是否符合图纸的要求。
b)按钣金件展开图工艺选择合适的冲裁设备。
c)按工艺要求的顺序和要求调整好定位装置，冲出合格的工件。
4、折弯
a)检查材料的材质以及宽、长、厚是否符合图纸的要求，板材表面必须清洁。
b)按零件图纸尺寸选用合适折弯机。
c)按工艺要求的顺序和要求调整好定位装置，进行折弯。
5、焊接
a)检查上工序转下来的半成品零部件是否符合图纸和其他技术文件的要求，如不符合需及时调整。
b)准备好所需的焊接器件与工装夹具。
c)按照图纸要求，先点焊固定各零件的相对位置，安排好焊接顺序，一般为先关键后一般。
d)根据工件的材料和焊缝要求，选择施焊电流，焊缝必须平整，焊透，无砂眼。
6、打磨焊接后的工件必须打磨，使工件表面光洁均匀，无漏焊、裂纹、溅渣、毛等。
7、检测对通过以上工序后的加工件按技术规范进行的检测，
经检查合格后方可转为下道工序。
8、喷塑
a)对加工件按照工程图纸的要求进行喷塑处理，颜色必须符合工程要求。
b)喷塑处理后的加工件表面均匀光滑，无气孔，无流挂，颜色深浅一致。
9、半成品检测对形成的半成品按技术规范进行检测，经检查合格后方可转为下道序。
10.装配（详细见装配流程）将顶盖与箱体连接，再把底座与箱体连接，然后按后衬板、左右墙板、支架、上下横梁、左右立柱、左右导轨条固定板，加强芯固定板，门、门锁的顺序连接，门的开启角度不小于120°，所有连接件必须紧固，位置符合装配图纸要求，装配过程中所有零部件表面不得划花，螺钉头不得打抷。
11.根据配置要求将装好尾纤、适配器的熔配一体化托盘装入交接箱，然后按照装箱清单放入配件，后封装打包。。
五、部件清单序号名称数量备注
1 顶盖（组件）
2 门（组件）
3 底座（组件）
4 底座门（组件）1件
5 底座门锁1把
6 合页2付
6 箱体门锁1套
7 主箱体（组件）1件
8 内部件（组件）1套
9 熔配一体化托盘（含尾纤、适配器）24套
10 配件照清单
六、288芯不锈钢光缆交接箱壳体制作过程部件一：顶盖（由顶板、四角拼件，压焊螺杆组成）。
1.顶板:材料-不锈钢(201) 厚度1.2mm
1.1下料、切角，冲压焊螺杆定位点使用设备：数控转塔冲床（外协）外形如图1，详细尺寸及要求见工程图
1.2折弯成型，使用设备：数控折弯机外形如图2，详细尺寸及要求见工程图、四角拼件下料，成型：材料-不锈钢（201）厚度1.2mm 使用设备:普通冲床、模具外形如图3，详细尺寸及要求见工程图（RF-GXF-10）图3
3.顶盖焊接，打磨，使用设备：氩弧焊机，磨光机，压焊机形如图
4，详细尺寸及要求见工程图
