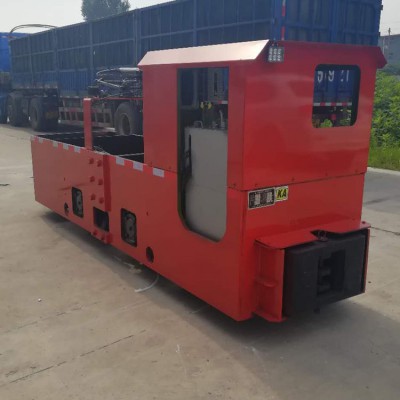

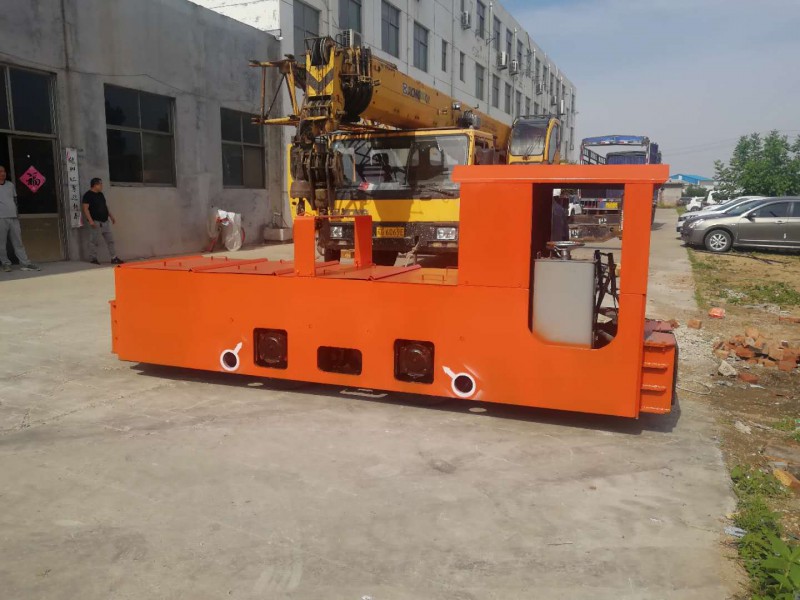

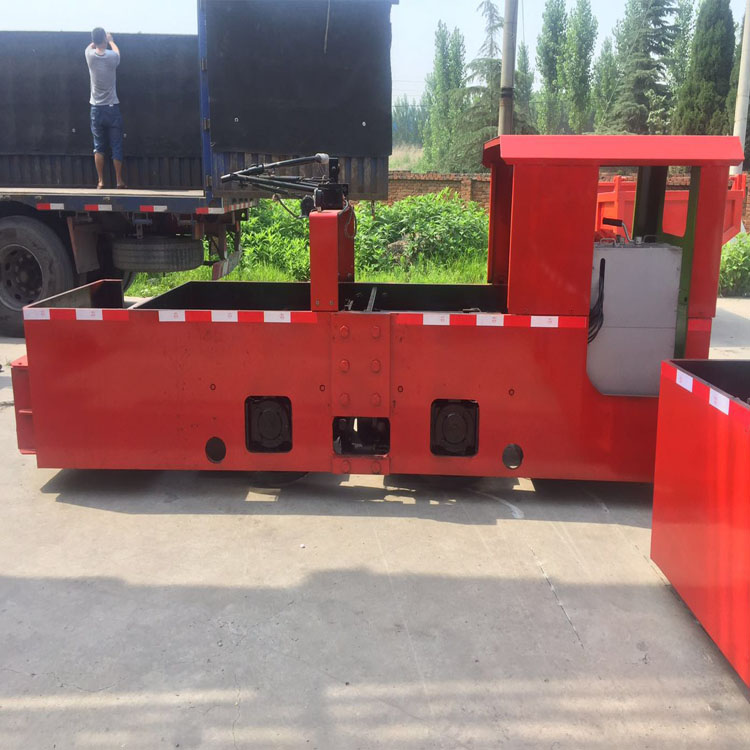

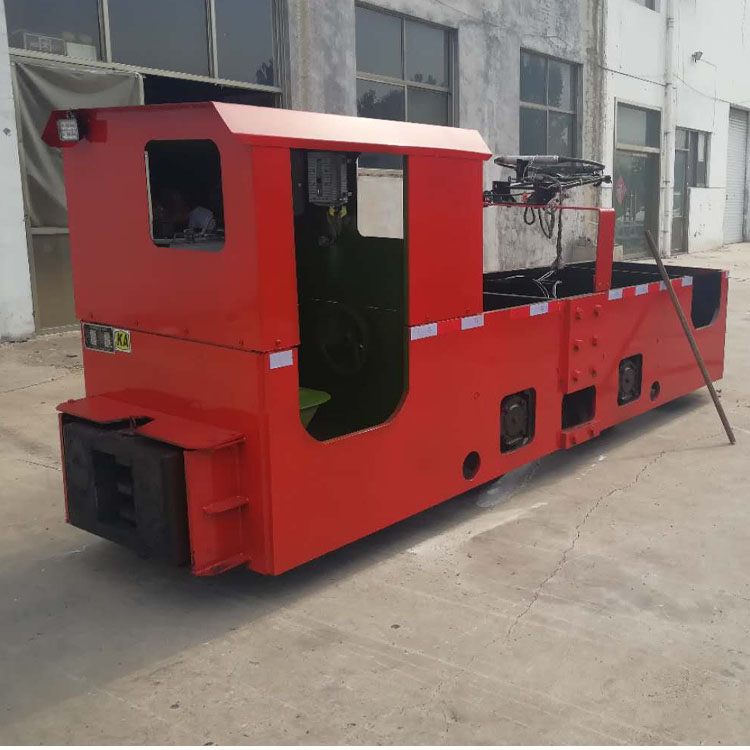

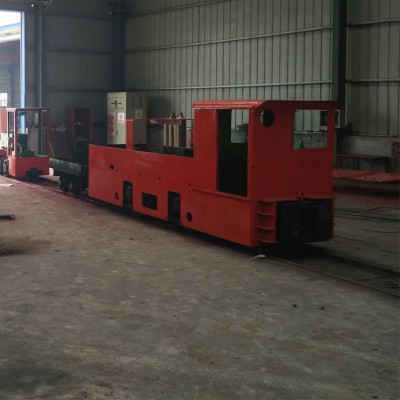

7T架线式电机车
CJY7/6.7.9B
CJY7/6.7.9P
架线式工矿电机车适用于一般金属矿山或低瓦斯矿井的主要运输巷道内，作为牵引矿车、人力车的运输动力源。为矿山的巷道运输提高效率，降低劳动强度。
产品执行标准
MT/T1064-2008《矿用窄轨架线式工矿电机车》
海拔高度不超过2000米
周围环境温度为-25℃-40℃；相对湿度不大于90%
技术参数
粘着质量 7t
最大牵引力 17.2KN
小时制牵引力 13.05KN 15.09 KN
小时制速度 11km/h
额定电压 250V 550V
牵引电机功率 21(24)*2kw
牵引高度 320mm 430mm
齿轮传动比 6.923(二级传动)
调速方式 斩波调速 变频调速
制动方式 机械 电气
外形特征
轨距 600、762、900mm
轴距 1100mm
最小曲线半径 7m
车轮滚动圆直径 φ680 mm
受电器工作高度（距离轨面高度） 1800-2200mm
排障器高度 50mm
外形尺寸(L*W*H) 4470*1095(1257、1395)*1600mm
