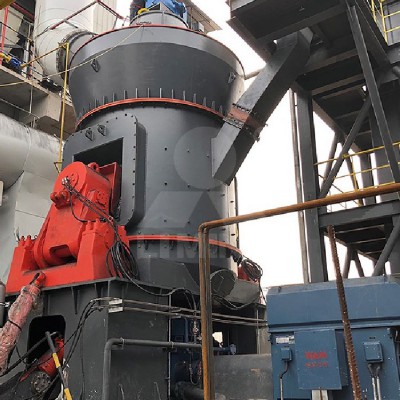

LM立式辊磨机是成熟的立磨技术、国外成功经验和我公司技术创新升级结合的一款节能型磨机设备。它集破碎、干燥、粉磨、分级、输送于一体，可广泛应用于水泥、电力、冶金、化工、非金属矿等行业，并专注于非金属矿、煤粉和矿渣三大领域。
应用范围：砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等
物 料：河卵石、花岗岩、玄武岩、石英石、铁矿石、辉绿岩、石灰石、方解石、白云石、重晶石、滑石、石膏、膨润土等
技术参数
LM型立式辊磨机基本技术参数（非金属矿行业）
| 规格型号 | LM1300K | LM1500K | LM1700K | LM1900K | LM2200K | LM2400K | LM2800K | LM3400K | LM3700K | |
| 处理能力（t/h） | 10-40 | 13-50 | 18-70 | 23-85 | 36-135 | 41-164 | 50-196 | 70-260 | 90-320 | |
| 成品细度 | μm | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 |
| 目 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | |
| 成品水分 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
| 入磨物料尺寸（mm） | ＜38 | ＜40 | ＜42 | ＜45 | ＜50 | ＜55 | ＜58 | ＜62 | ＜65 | |
| 入磨物料水分 | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | |
| 需烘干入磨物料水分 | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | |
| 入磨风温（℃） | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | |
| 出磨风温（℃） | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | |
| 主电机功率（KW） | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 | |
LM型煤粉立式磨（中速磨煤机）参数（煤粉锅炉、高炉喷吹、煤化工、石灰窑、回转窑、冶金、电力、水泥等行业）
| 规格型号 | LM880M | LM1150M | LM1300M | LM1500M | LM1700M | LM1900M | LM2200M | LM2400M | LM2800M | |
| 入磨物料最大尺寸（mm） | <20 | <20 | <38 | <40 | <42 | <45 | <50 | <50 | <50 | |
| 入磨物料水份 | <15% | |||||||||
| 煤粉细度 | R0.08=5-20%(200目，80-95%通过) | |||||||||
| 煤粉水份 | ≤1%-5% | |||||||||
| 入磨风温（℃） | <350 | |||||||||
| 出磨风温（℃） | 75-95 | |||||||||
| 原煤哈氏可磨指数（HGI） | >55 | |||||||||
| 产量（t/h） | 4~6 | 7~10 | 10~17 | 16~22 | 20~30 | 26~40 | 35~50 | 45~60 | 65~100 | |
| 主电机功率（KW） | 45~75 | 90~110 | 185~220 | 220~280 | 280~355 | 355~450 | 450~560 | 500~630 | 900~1120 | |
LM型矿渣立式磨参数
| 规格型号 | LM17-2N | LM19-2N | LM21-2N | LM24-2N | LM28-2N | LM35-3N | LM46-4N |
| 处理能力（t/h） | 7-11 | 9-13 | 11-15 | 14-20 | 22-26 | 48-55 | 90-100 |
| 矿渣水分 | <12% | ||||||
| 产品比表面积 | ≥420㎡/kg | ||||||
| 产品水分 | ≤1% | ||||||
| 主电机功率 | 200 | 280 | 400 | 500 | 800 | 1120 | 2240 |
注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
突出优势
一体化设计，一机多用
集破碎、干燥、粉磨、分级和输送于一体，布局紧凑，占地面积小；主攻非金属矿、煤粉和矿渣三大领域，工艺成熟，既可适用于生料和熟料的磨制，也可作为预粉磨设备使后续磨机大幅度增产节能。
多举措节约运行成本
磨辊在磨盘上直接碾压磨碎物料，减少能耗；热风在磨内直接接触物料，烘干能力强，节省一台烘干机；采用磨辊套避免磨辊与磨盘直接接触，减少磨损；磨辊辊套可反面使用，使用寿命延长一倍。
效率与精度双高
通过液压增压的方式可以增大碾磨力的大小，从而增大产量，提高磨粉效率；根据成品不同的粒度要求，选粉机分别采用笼式选粉机和锥形转子选粉机，选粉精度高。
粉尘与噪音污染小
整机在密封且负压下工作，无粉尘外溢；具有限位装置，避免破坏性冲击和振动噪音；传动系统采用行星齿轮减速机，噪音低。
立磨干湿分离进料系统 ZL 2014 2 0803322.5 |
适于立式辊磨机的磨辊加压结构 ZL 2017 1 1265683.3
工作原理
LM系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。
工作时，主电机通过减速机带动磨盘转动，同时热风从进风口进入立磨机体内，物料从下料口落在磨盘中间，在离心力的作用下，物料从磨盘中间向边缘均匀移动，经过磨盘上的粉磨辊道区域时，受到磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，气流中的物料经过上部的分离器时，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨，合格的细粉随气流一起出磨，被系统的集粉器收集，被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时，由于自身重量大而不能被风吹起，跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。
工程案例
甘肃定西煤粉制备项目总包
客户情况：
客户是国内颇具知名度的煤粉锅炉制造商，此项目是为定西市市政供热提供原料。EPC总包装置完善，运行效率较高，而且在各个环节都注重环保，作业环境清洁。
加工物料：煤
成品细度：200目D85
成品细度：200目D85
河南安阳生石灰制粉项目
客户情况
项目位于河南安阳，对生石灰进行粉磨加工，用于钢厂脱硫领域。客户本身拥有一条生产线，但由于产品规格的扩大和需求量的不断增加，已无法满足生产和市场需要，因此在经过公司相关部门和人员考察之后，决定开设二期生产线。
加工物料：生石灰
成品细度：200目D95、325目D90
成品细度：200目D95、325目D90
