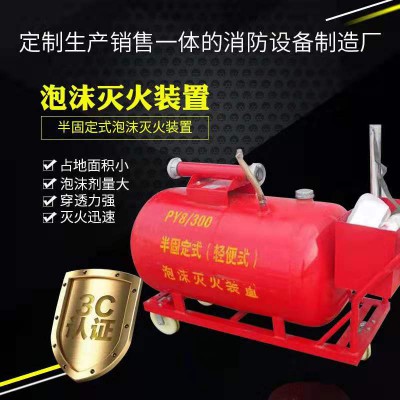

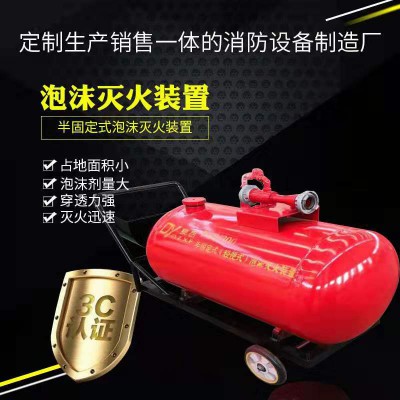

产品说明
（一） 该装置用于扑救B类火灾和A，B类混合火灾；既可独立作为消防保护器材，又可以配合大型固定泡沫灭火系统起辅助扑救作用，主要适
用于油田、油罐区及炼油厂、石油、化工企业、输油港口、飞机库、汽车库、仓库、加油站等场所。具有机动性能好，灵活方便，可与泡沫抢，
泡沫产生器等组成低，中，高倍数泡沫灭火系统。
（二）工作原理
该装置罐体由Q235钢板制成，采用PHF型负压比例混合器，它是运用文丘理原理使出口处形成负压，通过吸液管将泡沫液从储罐中吸入比例混
合器，与水混合成为泡沫混合液，通过空气泡沫枪形成空气泡沫进行灭火。
（三）技术参数
|
|
泡沫液充装量(L) |
压力范围(Mpa) |
混合液流量（L/S） |
3%泡沫液有效喷射时间(min) |
|||
|
PQ4 |
PQ8 |
PQ4 |
PQ8 |
PQ4与PQ8(同时) |
|||
|
PY4/50 |
50 |
0.5-1.2 |
4 |
8 |
7 |
3.5 |
2.3 |
|
PY4/100 |
100 |
14 |
7 |
4.5 |
|||
|
PY4/200 |
200 |
28 |
14 |
9.0 |
|||
|
PY4/300 |
300 |
41.5 |
20.5 |
13.5 |
|||
|
PY4/400 |
400 |
55.5 |
27.5 |
18 |
|||
|
PY4/500 |
500 |
69.5 |
34.5 |
23 |
|||
说明:表中以3%泡沫液为例
1. PHF4比例混合器与PQ4可以组合使用
2. PHF8比例混合器与PQ8可以组合使用.
3.以上两组也可以组合同时使用.
3.
PFY移动式（高倍数）泡沫灭火装置
产品说明
（一）移动式高倍数泡沫灭火装置自带比例混合器，与泡沫液储罐吸液管直接相连，
组成高倍数泡沫灭火装置，只要有压力水供给，就可以进行灭火。适用于小空间的全淹没式灭火。
（二）工作原理
供水设备提供0.3～1.0MPa的压力水，一部分经主管道直接进入水轮机，驱动水轮旋转，并通过水轮机轴带动风轮转动。另一部分水流经比
例混合器，在喷嘴处流速急剧增大，使真空室形成真空，储罐内的高倍数泡沫液由吸液管吸入比例混合器的真空室，与从喷嘴射出来的水混合，
一起进入管道，再与从水轮机流出的水第二次混合，经管网通过四个喷头把泡沫混合液以雾状形式喷向发泡网，在网的内表面形成一层薄膜，
有风轮吹到网上的风，吹胀成大量的气泡，构成为高倍数泡沫，淹没或覆盖燃烧着的物体表面。利用泡沫的遮断，冷却和窒息作用达到灭火的
目的。
（三）技术参数
|
|
进水口压力 |
发泡量 |
混合液流量 |
发泡倍数 |
|
PFY4/□ |
0.3-1.0 |
112-200 |
2.4-4.75 |
>500
|
