VU干法制砂系统采用高度集约的塔楼式全封闭布置，集制砂、粒型优化、石粉控制、级配调整、含水率控制、环保处理于一体，不但明显提高了生产效率，更实现了机制砂粒型、级配、含粉量等各项指标的提升，使机制砂性能媲美天然砂，为砂石、水泥、混凝土产业链的发展创造新的机会和价值。
应用范围：搅拌站、干混砂浆、水泥制品厂、骨料矿山、大型建工项目等配套制砂
物 料：廉价易得的尾料、废料、建筑垃圾、石屑、瓜米石等
技术参数
突出优势
专利证书
机制砂粒型状优化机 ZL 2014 1 0590372.4
工作原理
工程案例
山西阳泉石灰石干法制砂生产线客户情况：
产 量：60-65T/H
| 型号 | 入料粒径(mm) | 原料投入量(t/h) | 产量(t/h) | 石粉含量（可调） | 装机功率(Kw) |
| VU-120 | 0-15 | 90-110 | 75-95 | 3-15% | ≈780 |
| VU-150 | 0-25 | 135-150 | 110-135 | 3-15% | ≈920 |
| VU-300 | 0-25 | 270-300 | 220-270 | 3-15% | ≈1960 |
备注：技术数据如果有变动，恕不另行通知，设备重量级外形尺寸以实物为准。

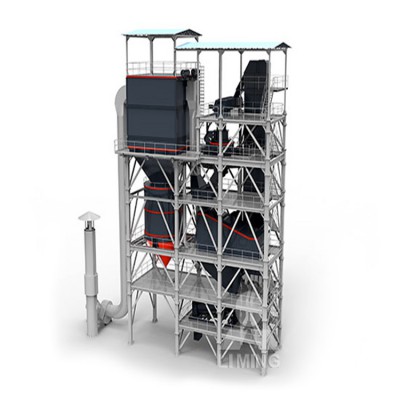

塔楼布置形式
采用高度集约的塔楼式布置，不仅大幅减少占地面积，而且在全封闭的结构下，物料的输送、生产在全封闭环境中进行，不必考虑粉尘外溢的问题。全干法的生产和筛选工艺，杜绝了污水和淤泥产生的可能。
破碎磋磨技术
采用“石打石”的离心破碎方法，通过转子对进入破碎机的原料进行破碎、整形和研磨，实现破碎和高密度破碎相结合，有效改善成品砂的颗粒形状，提高细集料的比例。采用创新的研磨技术和瀑落整形技术，使成品砂粒型以高方形度和球形度为主，降低表面积和孔隙率，提高流动性。采用非圆叶轮设计，锤头倾斜安装，增加叶轮与物料的接触，破磨效果好，成品砂各区间比例达到稳定状态，0.15-0.3mm之间的比例约为10%-16%。
风选筛分技术
风选技术与振动筛分技术相结合，振动布料、直线筛分和负压除粉在一个腔体内完成。通过中央控制系统在线调节总风量大小，可实现成品砂含粉量的调节，以及细度模数的微调。采用盾牌菱形防堵筛网，筛分率高，维护频率小。此外，筛网采用大倾角布置，能够显著提高产量。
集中控制技术
采用中央控制系统，在电控室中可控制所有设备的启停，降低使用人员的要求，实现自动化生产。触摸屏可在线显示冲击破电流、润滑油温度及风门开度等关键信息，帮助用户更快了解设备运行状态。粉料仓带有料位计，粉料仓满时会提示报警，操作便捷，安全性更强。
成品砂效果优
VU砂粒型圆润，表面棱角、毛刺大大减少，表面洁净，亚甲蓝值<0.5。现场根据不同需求，在不更换任何硬件的情况下，可实现细度模数从2.3~2.9、含粉量从5~13%之间的调控。
机制砂粒型状优化机 ZL 2014 1 0590372.4

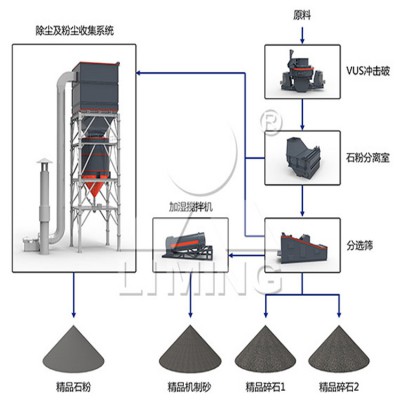

VU干法制砂系统由VU冲击破、VU模控筛、VU粒优机、加湿搅拌器、除尘集粉模块和中央控制系统组成。
原料通过提升送入VU冲击破，经过高频石打石研磨后进入模控筛，分选后根据分筛结果，筛上料返回VU冲击破加工，筛下料进入VU粒优机进行物料的再整形，同时整个模控筛通过除尘器的风选控制物料中含粉量，最终VU粒优机排出物料通过加湿搅拌机均匀拌合物料。 VU骨料优化系统处理后，产出级配合理、粒型圆润、含粉量可控的成品砂，以及干燥洁净、可进行统一回收利用的高附加值石粉（根据原料决定可应用范围）。
该项目引入黎明重工重磅设备——VU70干法制砂系统，攻克了优化工艺中破、磨、选的难题，生产的成品砂粗细均匀，非常干净，大大提高了产品附加值，并且生产过程中零淤泥、零废水、扬尘少，完全符合国家的环保要求。
加工物料：石灰石 产 量：60-65T/H
