5X制砂机是本着以提高能量利用率、降低磨损率、延长维修周期、降低维修耗时、提高破碎效率和控制水平研制的新一代制砂机，具有节能，产量高，能源利用率高，产品粒型优良，维护检修方便，应用广泛等特点，满足现代砂石生产的需求。
应用范围：砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等
物 料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等
技术参数
| 型号 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | |
| 处理能力(t/h) | 瀑落与中心进料 | 150～280 | 240～380 | 350～540 | 500～640 |
| 全中心进料 | 70～140 | 120～200 | 180～280 | 250～360 | |
| 入料尺寸(mm) | 软料 | 35 | 40 | 45 | 50 |
| 硬料 | 30 | 35 | 40 | 45 | |
| 转速(r/min) | 1700～1900 | 1500～1700 | 1300～1510 | 1100～1310 | |
| 双电机功率(Kw) | 110～150 | 180～220 | 260～320 | 400～440 | |
| 外形尺寸长×宽×高 (mm) | 4100×2330×2300 | 4140×2500×2700 | 4560×2600×2900 | 5100×2790×3320 | |
| 重量 (t) | 12.1 | 14.8 | 18.6 | 27.5 | |
| 电源 | 380V，50Hz | ||||
| 稀油润滑站 | 双油泵电机功率 | 2×0.25Kw | |||
| 安全保护 | 双油互补供油；无油流自动停机；水冷降温；冬季电机加热启动 | ||||
| 油箱加热功率 | 2Kw | ||||
| 外形尺寸长×宽×高 (mm) | 820×520×1270 | ||||
| 润滑系统参数表 | ||||||
| 油箱容积 (L) |
额定压力 (Mpa) |
流量 (L/min) |
功率 (kw) |
冷却水耗量 (m3/h) |
电加热的电压 (V) |
介质 |
| 240 | 0.63 | 8 | 0.31 | ≥1.2 | 220 | 轴承油 32-46# |
注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
突出优势
独特的进料方式与破碎形式
完全中心进料+石打石/石打铁，中心进料伴随瀑落料+石打石/石打铁，摒弃传统设备以金属元件破碎物料的形式，利用高速运动的物料相互自行摩擦破碎。
优化设计，效率高产量大
优化的发射口结构及叶轮内部流畅的料流曲线设计，降低物料流动阻力，提高物料通过量和破碎比，效率更高，粒型更好，产量更大，而维护成本更低。
品质升级，综合性能提高
机架采用热铆新工艺，增强了结构强度和韧性；外观采用汽车工艺的喷砂除锈处理和喷漆工艺，实现了内在质量和外观品质的全面升级；零部件采用高铬铁、高锰钢等高质量的耐磨材料，提高了设备综合性能，降低了故障率。
可靠的双泵供油润滑系统
双油泵互补系统可保证供油，当无油流、无油压时可自动停机，安全可靠；采用稀油润滑系统，又可减少轴承摩擦，提高轴承转速，从而大大提高工作效率。
立轴冲击式破碎机组合式抛料头 ZL 200920088888.3 |
立轴冲击式破碎机传动轴承装置 ZL 201310307760.2
机制砂粒型状优化机 ZL 2014 1 0590372.4
工作原理
物料可直接进入转子经离心加速后抛出，与周护板碰撞破碎，也可通过散料盘分流，一部分从四周散落，另一部分进入转子加速后冲出与周围散落物料发生碰撞、摩擦，并与周护板发生撞击、反弹，形成循环打击。随着破碎进行，小颗粒物料在周护板附近逐渐形成料层幕，提高破碎效果，并对设备起到保护作用，符合规格的成品从下端出料口排出。
工程案例

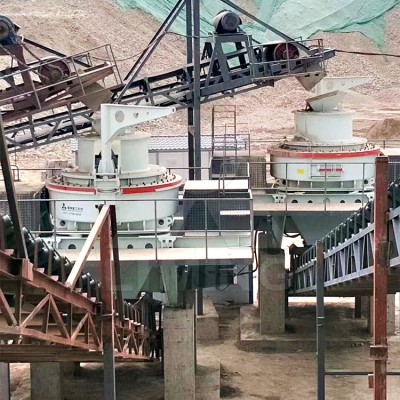

广东梅州河卵石制砂生产线
客户情况：
根据客户需求及公司技术指导，为客户推荐了两段破碎，前段采用HPT300圆锥破进行细碎，加工成后进入中转料仓，为两台5X1145制砂机提供原料，经冲击破生产出粒型优异、级配合理的成品砂，用于该集团公司的混凝土搅拌站。
生产情况：
加工物料：河卵石 出料粒度：0-4.75mm 产 量：200T/H
