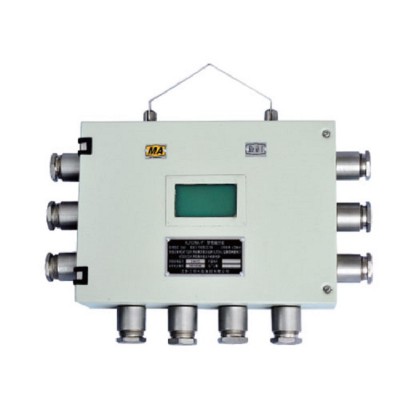

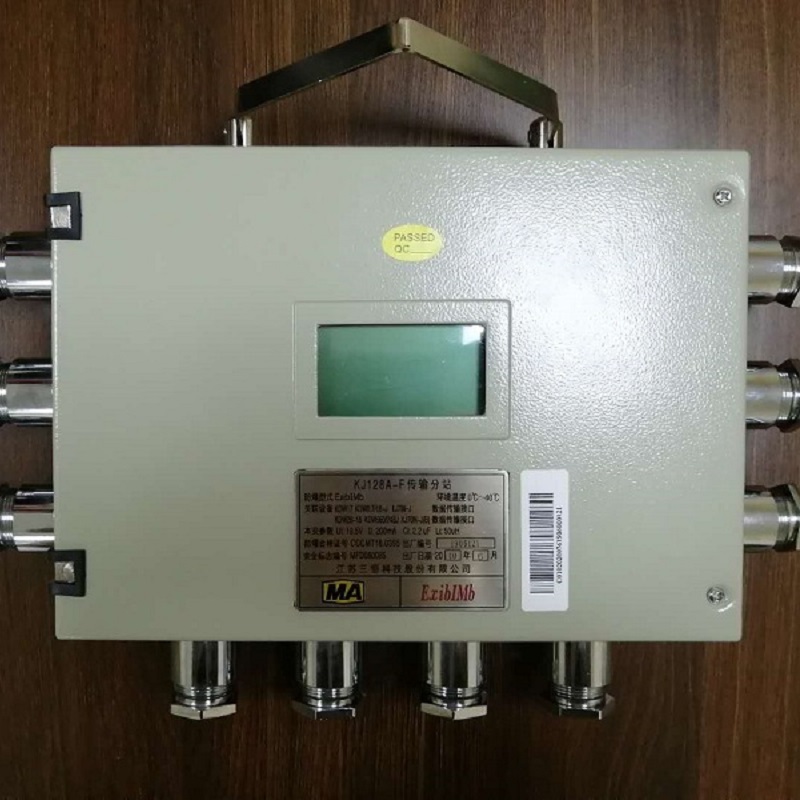

KJ128A-F传输分站传输分站采用矿用本安设计,用来采集、处理从各个读卡分站传来的人员监测数据;当地面监测主机发出巡检命令时,各传输分站会将所存数据通过传输电缆上传给地面监测主机。当传输分站与监测主机线路故障时,能独立工作,并能实现全部原有功能;当恢复正常后,能将存储的数据上传到监测主机。传输分站的液晶模块上可显示安装的各个读卡分站的实时运行状态、当前时间、本站编号等信息,在传输分站处就可知道系统的整体运行状况分站主要安装在读卡分站的集中区,系统组态灵活、安装维护方便。
主要技术参数
(1)防爆型式:矿用本质安全型“ExibIMb”。
(2)外壳防护等级为:IP54
(3)供电电源: DC18V, 工作电流:≤200mA。
(4)与接口的通信(主485通讯)
传输方式:RS485、主从、半双工;传输速率:1200/2400bps.
信号电压峰峰值:3.5V〜1.0V。 最大传输距离:≥10km
(5)与读卡分站的通信(从485通讯)
传输方式:RS485、主从、半双工;传输速率:2400/4800bps。
信号电压峰峰值:3.5V〜1.0V。 最大传输距离:≥2km
(6)断线存储:至少能存储4个读卡分站上传的2小时数据。
(7)液晶显示功能,可以显示时间、传输分站和各读卡分站的工作状态。
一、环境条件
1.传输分站在下列条件下应能正常工作
a)温度:0°C〜40°C
b)平均相对湿度:≤95%RH(+25°C)
c)大气压力:80kPa〜106kPa
d)有爆炸性气体混合物,但无显著振动和冲击、无破坏绝缘的腐蚀性气体
2.传输分站应能承受下列规定的储运条件
a)高温:60°C
b)低温:-40°C
c)平均相对湿度:≤95%RH(+25°C)
d)振动:50m/s2
e)冲击:500m/s2
二、电气性能
1.工作电压:DC18V,采用KDW28型矿用隔爆兼本安不间断电源/KDW17型矿用隔爆兼本安电源供电。
2.工作电流:≤200mA。
3.与接口的通信(主485通讯)
3.1传输方式:RS485、主从、半双工。
3.2传输速率:1200/2400bps.
3.3信号电压峰峰值:3.5V〜1.0V。
3.4最大传输距离:>10kni
4.与读卡分站的通信(从485通讯)
4.1传输方式:RS485、主从、半双工
4.2传输速率:2400/4800bps。
4.3信号电压峰峰值:3.5V〜1.0V。
4.4最大传输距离:≥2km
4.5与读卡分站的连接方式:每个传输分站最多可配接6个读卡分站;在传输分站两侧有6组接线端子,可任意选择6组接线端子连接读卡分站;每组接线端子包括电源与485信号。
5.传输分站功能
5.1发送数据把所有读卡分站上传的数据经过处理、存储、以统一的数据格式发送到地面监控主机,
5.2接收下级数据接收读卡分站传来的人员信息数据,并对相应数据进行解包处理、存储、显示等。
5.3断线存储:在通讯线路故障情况下,至少能存储6个读卡分站上传的2小时数据;通讯恢复后正确上传数据到主机。
5.4LXD显示:可以显示当前时间,传输分站编号和各读卡分站运行状态。
