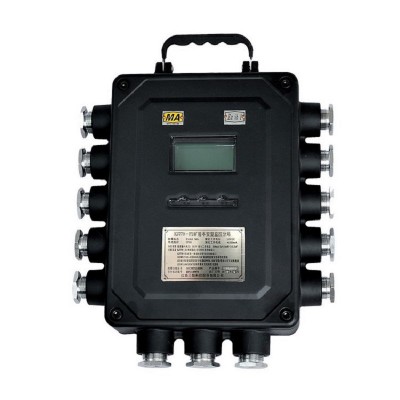

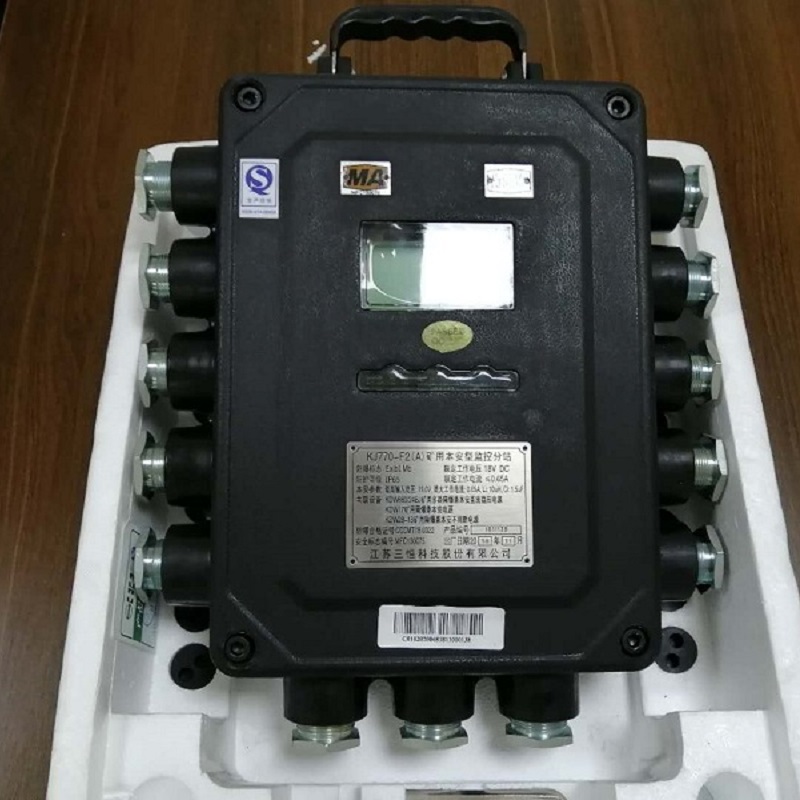

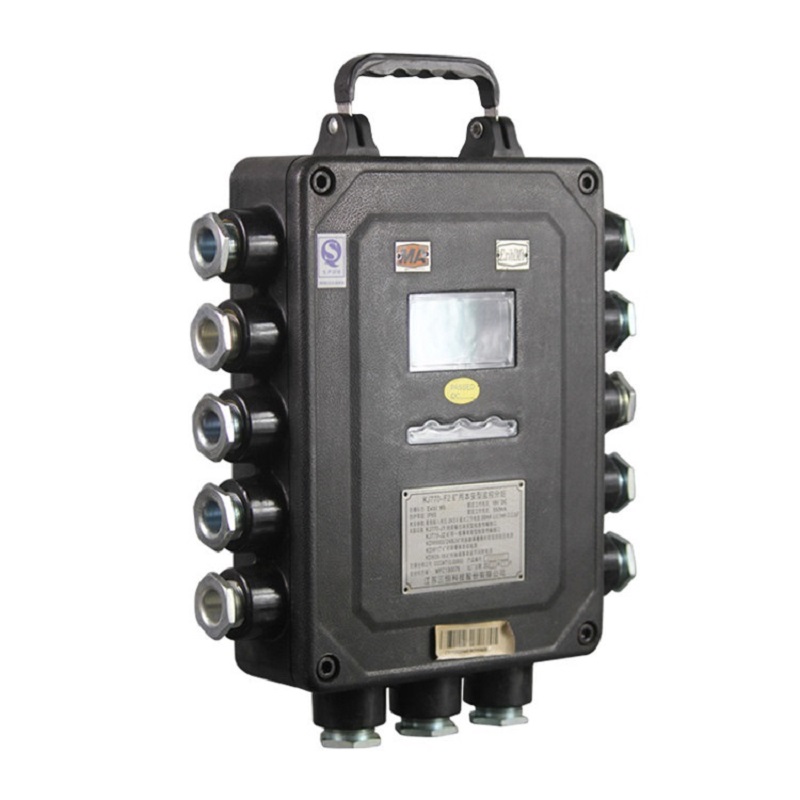

KJ770-F2矿用本安型监控分站是一种矿用数据信息采集和控制装置，它以微处理为核心，可同时挂接8台模拟量传感器和8台485类型传感器或者同时挂接16台485型传感器。断电方式（如多对一，多对多方式）可由上位机系统软件定义
系统概述：
KJ770-F2矿用本安型监控分站（以下简称分站）是一种矿用数据信息采集和控制装置，属矿用本质安全型设备。是KJ770煤矿安全监控系统的主要组成部分之一，它以微处理器为核心，可同时挂接8台模拟量传感器和8台485类型传感器或者同时挂接16台485型传感器。断电方式（如多对一，多对多方式）可由上位机系统软件定义。分站操作简单，使用方便。
使用环境条件
分站在下列条件下应能正常工作：
a）环境温度：（0～+40）℃；
b湿度：≤95%（+25℃）；
c）大气压力：（80～106）kPa；
d）无显著振动和冲击的场合；
e）煤矿井下有瓦斯，煤尘等爆炸危险的环境，但无破坏绝缘的腐蚀性气体的场合。
主要技术指标
供电电源
a)额定工作电压DC18V；
b)工作电流：≤320mA。
信号制3.4.2.1模拟量信号a)（200～1000）Hz，输出高电平时应不小于3V，输出低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.3ms；b)（1200～2000）Hz，输出高电平时应不小于3V，输出低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.15ms。
RS485信号a)接口数量：2路，每路接口可接8个传感器；b)传输方式：主从、半双工、RS485；?c)传输速率：2400bps；d)电压峰峰值:（2～9）V。3.4.2.3无线数字量信号（分站与下级传感器之间的通讯，分站只接收不发送无线数字量信号）a)无线信号制式:ZigBee；b)无线中心频率:（2.40～2.41）GHz；c)无线接收灵敏度:≤-80dBm。
