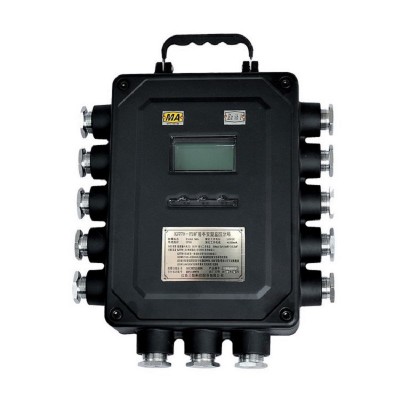

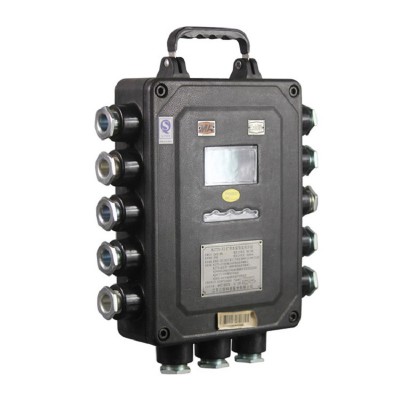

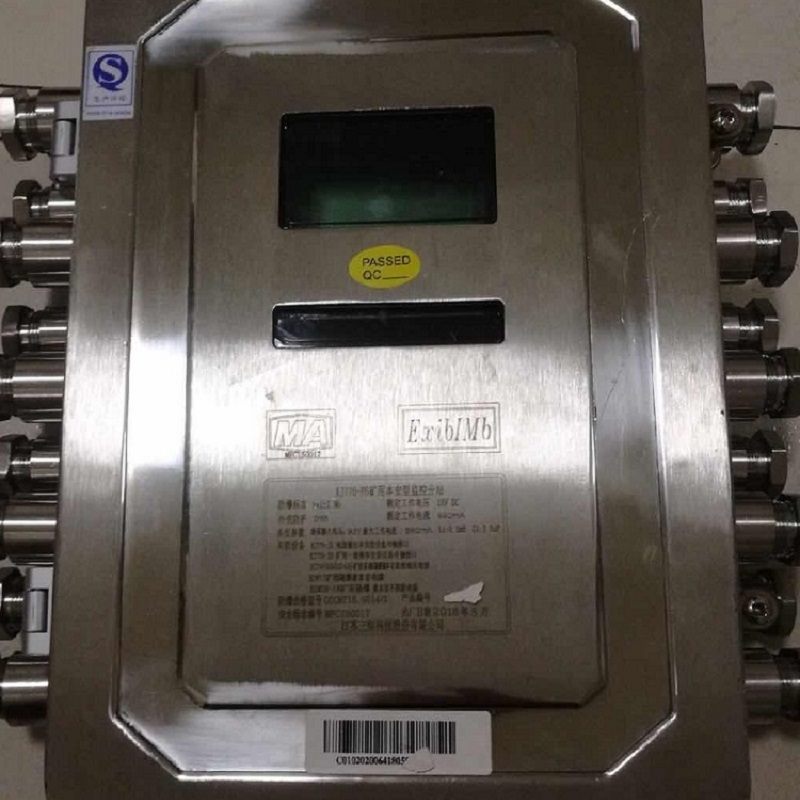

KJ770-F5(A)矿用本安型监控分站是一种矿用数据信息采集和控制装置，属本质安全型设备。是 KJ70X 监控系统的主要组成部分之一，分站操作简单，使用方便，同时能够兼容国内多个厂家的传感器。
主要技术指标
1.供电电源
（1） 额定工作电压：DC18V；
（2） 工作电流：≤550mA。
2.数据传输
（1） 监控分站(RS485)端口 3 路；
（2） 监控分站以太网光口传输端口 2 路，以太网电口传输端口 3 路；
（3） 最大传输距离
a) 监控分站到传感器、断电器、声光报警器：2km；
b) 监控分站到 485 通讯传感器：6km；
c) 监控分站到无线通讯传感器：50m；
d) 监控分站到数据传输接口：10km；
e) 监控分站以太网电口距离：100m。
3. 最大监控容量
（1）16路信号输入（频率量信号/开关量信号互换、RS485 型数字信号输入）； （2） 1 路累计量信号输入；
（3）无线信号：32 路；
（4）6 路控制量输出。
4. 电源波动适应能力
直流供电电压在(9～24)V 范围内波动时，分站应能正常工作。
监测监控系统是现代化生产与管理的有效工具，在整个的国民经济中都有着广泛的应用，例如：交通、能源、冶金、化工等。
对于监控系统而言，监控分站就是其下位机，有着至关重要的作用。对煤矿井下监控分站的研究中，主要包括了对四路模拟通道的循环采集并显示它们所代表的物理量的数值。四路模拟通道兼容电压信号和频率信号，分别代表了瓦斯浓度、CO浓度、温度以及湿度信号。就功能而言，对于监控分站的设计已经成功完成。但是它还具有许多可以扩展的地方，如：遥控远程控制、多功能报警等。
监控分站在整个监控系统起着数据采集的基本功能，对于可以实现基本功能以及一些扩展功能的分站在实际的生产中都具有十分广泛的应用。
