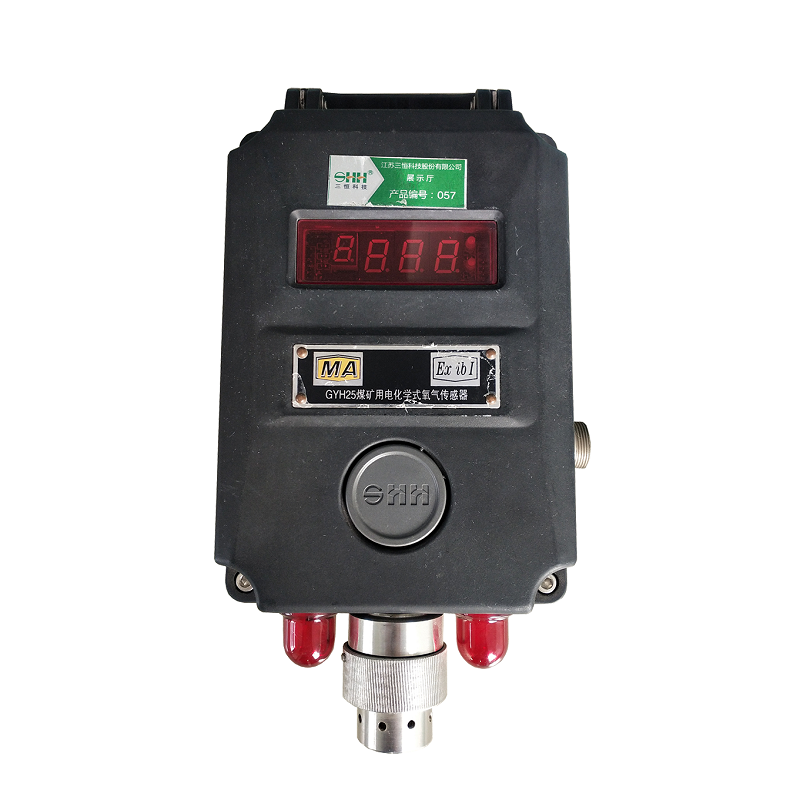

GYH25型矿用氧气传感器(以下简称传感器)采用长寿命、高灵敏度电化学敏感元件作为基本 测量元件，高质量的信号处理电路和信号输出驱动电路作为变送单元，共同组成的氧气实时监测传 感器。该传感器属煤矿用本质安全型传感器，具有连续监测、现场显示、超限报警、信号输出等功 能。与矿井监测系统配套使用，可实现远程监测自动化。该设备具有操作简单、维护量小、使用安 全可靠等特点。
产品特点
1)采用进口高精度敏感元件，寿命长，测量精度高，重复性好:
2)结构紧凑，轻巧，安装维护方便:
3)采用红外遥控方式设置参数:
4）可现场调校报警值，准确度:
5)采用声光报警的方式，提示危险;
6)可输出标准频率信号和标准电流信号。
主要用途及适用范围
传感器主要用于煤矿需要对氧气浓度进行监测的场所，有效监测氧气的浓度，适用于矿井下 有煤尘和瓦斯存在的场所。
产品型号的组成及代表的意义
G 传感器(第一特征代号)
Y 测量氧气浓度(第二特征代号)
H 电化学(工作原理)
25 主要参数(测量范围O~25%)
环境条件
工作条件
1)环境大气压80kPa~110kPa;
2)环境温度O°C~+40°C;
3)周围空气相对湿度不大于95% C25°C时);
4)具有甲炕混合物及煤尘爆炸危险的煤矿井下;
5)在无破坏金属绝缘的气体和蒸汽的环境:
6)在无水滴的地方:
7)安装类别: III类。
贮运条件
a)高温: 45 ·C;
b)相对湿度: ≤95 %;
c)低温: -lO·C;
d)振动:≤50m/s2;
e)冲击: ≤500rnls2。
防爆类型及防爆标志
防爆类型:矿用本质安全型:
防爆标志: Exib I 。
主要参数
1)测量范围: 0~25% (O2);
2)基本测量误差: ±3%F.S;
3)信号输出: 200 Hz~1000 Hz， ImA~5mA;
4)传输距离:在1. 5mm铜钱线径的情况下，最大传输距离2km;
5)响应时间: 20ms;
6)基本参数
a)额定工作电压: 9V~24V DC(矿用隔爆兼本安电源) ;
b)额定工作电流:≤80 mA
最大输入电压18.5V;
最大输入电流360mA。
