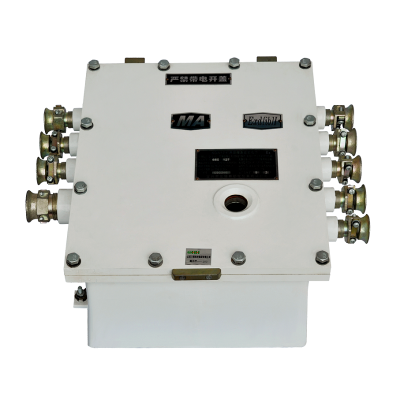

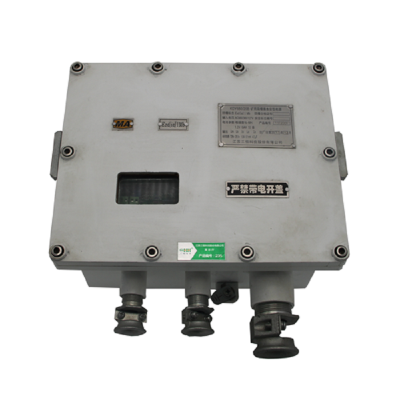

KJJ18矿用本安型交换机(以下简称本安交换机)属矿用本质安全型设备，可以在有甲烷、煤尘爆炸的危险环境中使用，为具备以太网或具备RS485通讯接口的设备提供信息交换渠道。设备提供2个千兆光口，5个百兆网口、1个标准的RS485通讯接口，同时具备冗余以太网功能。
2、使用环境条件
2.1 设备工作环境条件要求：
a） 环境温度：0℃～+40℃ ；
b） 湿度：≤95%；
c） 大气压力：80 kPa～106 kPa；
d） 煤矿井下有甲烷、煤尘爆炸性危险的环境；
e） 无破坏金属和绝缘材料的腐蚀性气体的地方；
f） 无强磁场、无显著振动和冲击的场合。
2.2 产品能承受的最恶劣的贮运条件
a） 高温：+60 ℃； b） 低温：-40 ℃；
c) 平均相对湿度：95％（+25℃）；
d) 振动：加速度50m/s2；
e) 冲击：峰值加速度500m/s2。
3 外形尺寸及重量
3.1 外形尺寸（长×宽×高）：414 mm×375 mm×190 mm；
3.2 重量 :约10 kg；
4、工作原理
本安交换机主要有电源模块、网络交换机、网络接口单元、网口转串口模块等组成。千兆以太网光口（G1、G2）与其它本安交换机组成千兆冗余环形以太网，为各种数据提供信息通道；本安交换机的1#-5#本安以太网口经过网络隔离单元隔离后，接入网络交换机的以太网口，网口转串口模块能将本安RS485信号转换成以太网信号，使串口设备（RS485）方便快捷的实现联网。
4.1 电源供电
输入直流电源进入DC/DC电源转换器，变换得到3.3V本安直流电压，一路供给网络交换机使用，一路给TCP/RS485转换单元（即网口转串口模块）使用。
4.2 网络交换机
网络交换机为本安交换机的核心部件，是网络连接的主要设备，承担网络数据的传输工作，设备支持全双工流量控制，采用存储转发技术，在转发之前验证数据包的正确性和完整性，减少不必要的数据交换。千兆以太网光口（G1、G2）：与其它本安交换机连接，组成冗余千兆环形以太网；
4.3 网络接口单元
网络接口单元主要提供网络信号的隔离，隔离后提供5个本安以太网口，速率为10/100 Mbps自适应；
4.3 网口转串口模块（TCP/RS485单元）
支持标准RS485信号的接入，运行模式可设置为TCP Server、TCP Client（网络客户端）、UDP和Real Com模式，出厂默认设置为TCP Server（网络服务器）模式。
5、主要技术参数
5.1主要功能
符合MT/T 1081-2008的第4.4条中的规定。 具体如下：
a） 交换机符合IEEE802.3协议，具有以太网光端口和以太网电端口，支持全双工/半双工。
b） 交换机具有RS485数据接口。
c） 交换机支持环形等冗余网络结构。
d） 交换机具有初始化参数设置和掉电保护功能，初始化参数可通过网络接口输入和修改。
e） 交换机具有VLAN功能。
f） 交换机具有SNMP管理功能,支持网管。
g） 交换机具有自诊断和故障指示功能。
h） 交换机具有电源，工作状态，通信状态指示功能。
5.2 供电电压
a)工作电压：DC 18 V；
b） 工作电流：≤ 0.8 A；
5.3 接口类型及参数
5.3.1 以太网千兆光纤口
a） 接口数量：2个；
b） 传输方式：全双工TCP/IP；
c） 传输速率：1 Gbps；
d） 发射光功率：-10 dBm ～ 0 dBm；
e） 光接收灵敏度： -25.0dBm。
f） 波长为1310 nm的MGTSV 煤矿用阻燃单模通信光缆
5.3.2 本安以太网电端口
a） 接口数量：5个；
b） 传输方式：全双工TCP/IP；
c） 传输速率：10 / 100 Mbps自适应；
d） 信号工作电压峰峰值：1 V ～ 5 V；
e） 最大传输距离：100 m( MHYVP2*2*1/0.97）。
5.3.3 RS485信号端口
a） 接口数量：1个；
b） 传输方式：主从式、半双工、双极性；
c） 传输速率：1200 bps；
d） 信号工作电压峰峰值：2 V ～ 10 V；
e） 最大传输距离：8 km(采用MHY32通信电缆，线径截面不小于1.5 mm2）。
5.4 数据传输性能
5.4.1 最大网络重构自愈时间：≤ 100 ms 5.4.2 设备吞吐量：≥ 4750 Mbps
