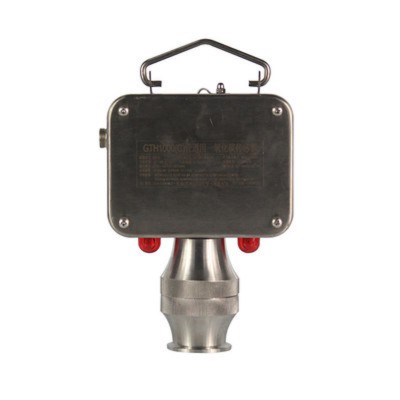

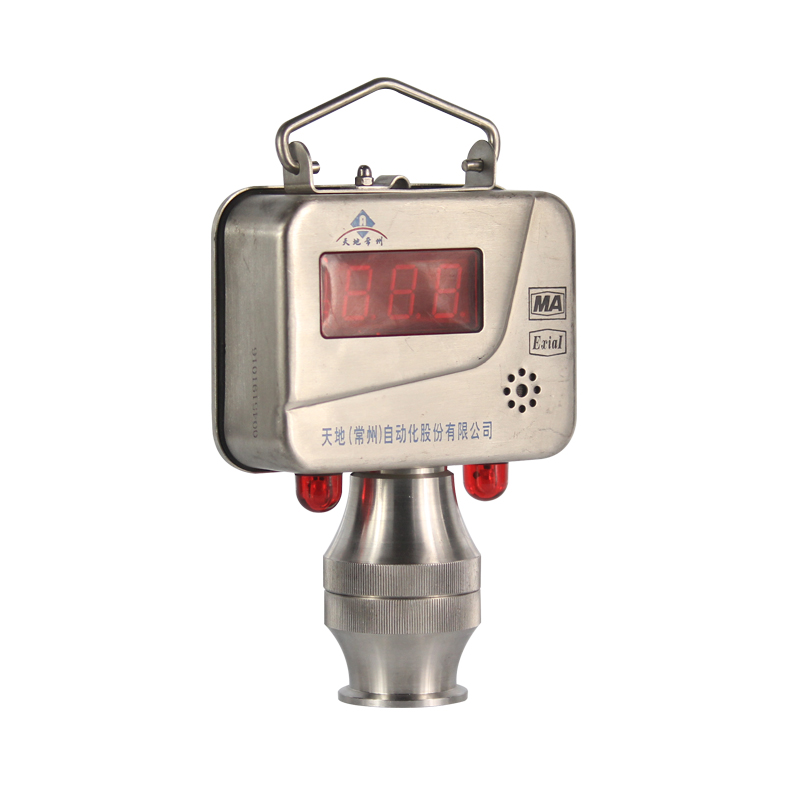

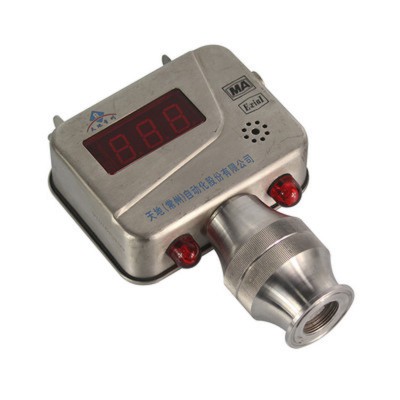

GTH1000(C)煤矿用一氧化碳传感器

 主要用途和适用范围 

主要用途 

传感器主要用于煤矿井下的一氧化碳浓度监测。 

适用范围 

井下巷道，工作面瓦斯抽放管道等有必要进行一氧化碳浓度监测的场所。

 防爆型式、标志 

防爆型式：本质安全型；防爆标志：Exib I Mb。

环境条件 

 工作环境 

a) 工作温度: （0～40）℃； b) 湿度:  ≤95 %； 

c) 大气压力: （80 ～116）kPa； d）风速：不大于8m/s； 

e)适用于含有瓦斯气体爆炸危险的煤矿井下。 1.5.2 贮存温度：（-40～+60）℃

工作原理与结构特征

工作原理 

传感器采用了电化学一氧化碳敏感元件。实际测量时，当敏感元件接触到环境中扩散的一氧化传感器 一氧化碳 电化学式 测量范围：(0～1000)×1 

碳气体通过过滤尘罩经一氧化碳敏感元件透气膜扩散进入到具有恒定电位的电极上，在电极催化剂作用下与电解液中水发生阳极氧化反应。在工作电极上所释放的电子产生与一氧化碳浓度成正比的电流经检测电路温度补偿，再经模数转换器转换后进入元件头内的单片机。元件头内单片机再将此浓度数据发送给主板单片机。主板单片机将与被测一氧化碳浓度值线性一致的频率（电流）信号送往井下系统分站，同时实现本机就地一氧化碳浓度的数字显示。送达分站的一氧化碳浓度信号经专用通信接口装置和电缆送到地面控制中心站实现井下一氧化碳浓度的连续实时监控
