1 概述
1.1 用途

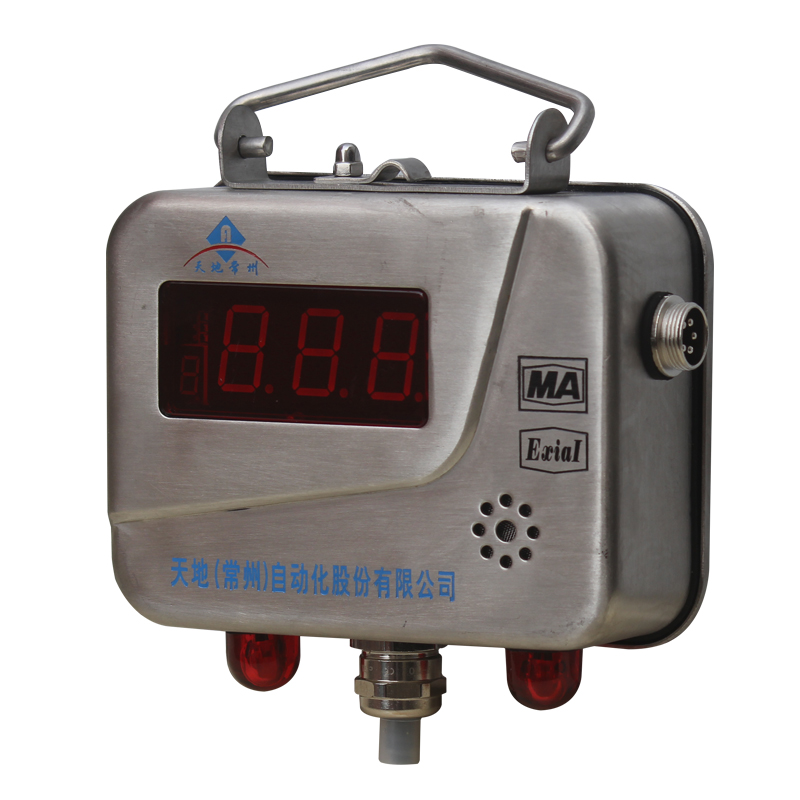

KG3007A型矿用温度传感器用于测量煤矿井下的环境温度，也可用于其它场所的温度测量。
1.2 防爆型式
矿用本质安全型，防爆标志为“ExibⅠ”。
1.3 使用环境条件
a.环境温度：-5～+45℃；
b.平均相对湿度：不大于95%（+25℃）；
c.大气压力：80～106 kPa(海拔高度不高于2000米)；
d.无显著振动和冲击的场合；
e.煤矿井下有瓦斯、煤尘等爆炸性混合物、但无破坏绝缘的腐蚀性气体的场合。
2 工作原理
KG3007温度传感器的温度探头选用精密半导体感温元件。单片机读取探头的温度信号，经运算处理后显示温度数值，同时根据检测温度输出对应的信号。原理框图如图1所示。
3 产品结构

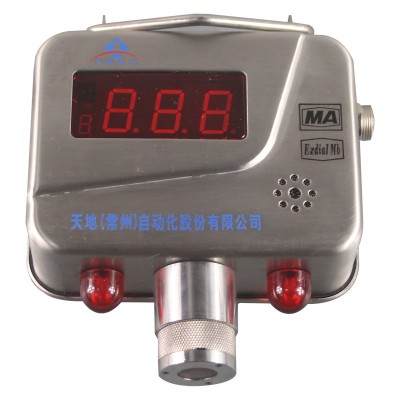

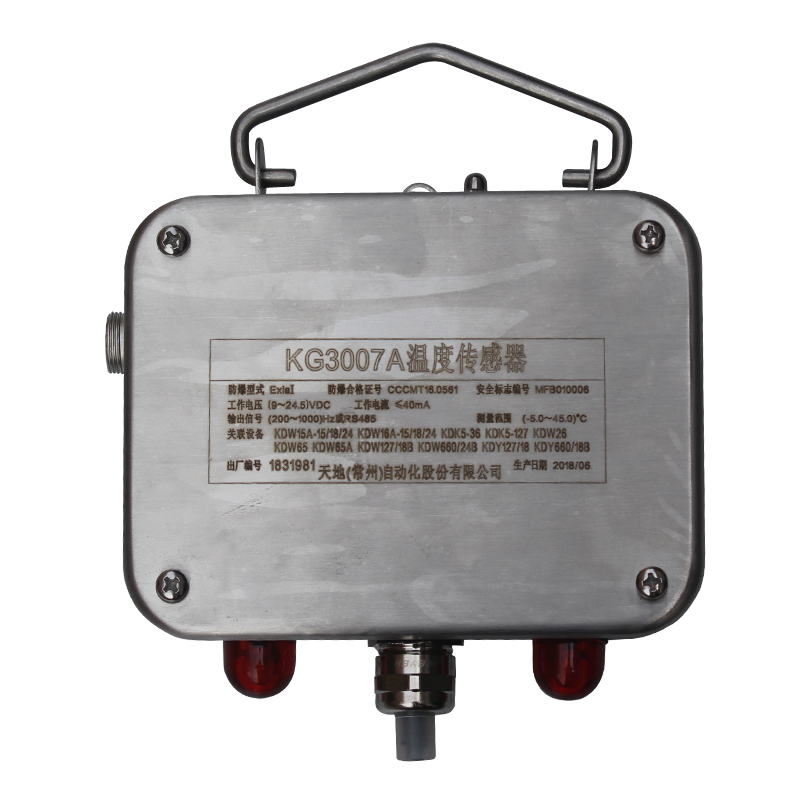

外形尺寸(l×b×h)mm：259×110×68。 重量：约1 kg。
4 主要参数
⑴ 测量范围：-5～+45℃。
⑵ 基本误差：±1℃。
⑶ 响应时间：不大于2分钟。
⑷ 数值显示：三位数码显示，分辨率0.1℃。
⑸ 输出信号 KG3007A-1型：200～1000 Hz（5±1mA恒流脉冲），负载电阻不大于1.5kΩ； KG3007A-2型：1～5 mA，负载电阻0～500Ω； KG3007A-3型：RS485接口，通信波 特 率1200 bps。
⑹ 工作电压：DC 8～18 V。
⑺ 工作电流：不大于80 mA。
5 传感器的内部接线
传感器接线采用喇叭嘴接线，内部接线端子的布置如图3所示，接线端子定义如下： X1-1：供电电源+ X3-1:电流信号+（电流型） X1-2：供电电源- X3-2:电流信号-（电流型） X1-3：频率信号+ X3-1:RS485口-（RS485型） X1-4：频率信号- X3-2:RS485口+（RS485型）
频率信号、电流信号、RS485信号三者中只有一种输出，由定货规格确定
6 传感器的调整
KG3007A温度传感器出厂时已调好，出厂后一般不用调整。当温度传感器与实测温
度有较大偏差时，可调整数码管左边的调线J1、J2、J3、J4来调整温度传感器读数。调线J1设置温度增加或减少，J1短接代表显示温度应减，J1断开代表显示温度应加。J2、J3、J4设置增加或减少的温度值，J2、J3、J4断开时表示0度，J2、J3、J4短接时代表增加或减少对应的温度值，其中J2对应0.2度，J3对应0.4度，J4对应0.8度，J2、J3、J4可多个同时短接。
