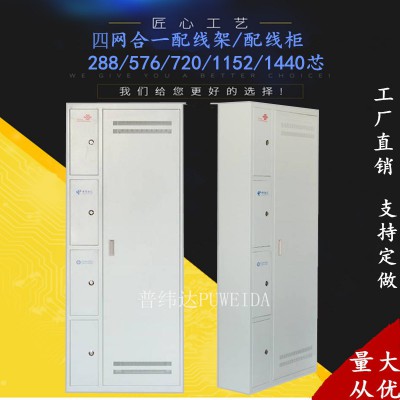

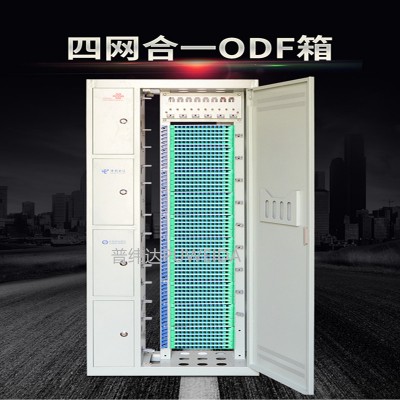

288芯四网合一光纤配线柜生产宁波普纬达通信设备有限公司----------配线架生产厂家适用新建机房独立光纤跳接场景,现有机房独立光纤跳接场景。288芯四网合一光纤配线柜生产该产品采用传统MDF式的线缆管理方式,即直列模块部分为外线侧,提供室外光缆固定,汇流,熔接与终端功能;288芯四网合一光纤配线柜生产横列模块部分为内线侧,提供室内设备光纤光缆的终端或熔接与终端功能;整个架体,具有对跳纤的路由,挂放,调度等管理功能。
使用条件:
1.工作温度:-5℃ 40℃ 相对湿度:≤90%( 30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃ 70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
功能:
1,光缆固定与保护功能:应具有光缆引入,固定和保护装置。该装置将光缆引入并固定在机架上,保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘,固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。2,光纤终接功能:应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作,施工,安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕的光缆纤芯,尾纤不受损伤。3,跳线功能:通过光纤跳线连接器插头,能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。4,光缆纤芯和尾纤的保护功能:光缆开剥后纤芯有保护装置,固定后引入光纤有终接装置。5,容量:每机架容量和单元容量(按适配器数量确定)应在产品企业标准中作出规定,光纤终接装置,光纤存储装置,光纤连接分配装置在满容量范围内应能成套配置。6,标识记录功能:机架及单元内应具有完善的标识和记录装置,用于方便地识别纤芯序号或传输路序,且记录装置应易于修改和更换。7,光纤存储功能:机架及单元内应具有足够的空间,用于存储余留光纤。8.倒换业务:当DOF机柜或者基站需要搬迁时.会出搬迁方案.原有设备上的业务会被换再另外一条线路上.这时割接光缆时可能会造成业务断开,但是这种情况确很少出现因为基站PTN设备会产生单向光LOS告警,届时业务自动倒换,不会造成业务中断。
结构:
1,机架结构形式:1)机架结构有封闭式,半封闭式和敞开式。2)机架高度分为2600mm,2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,深度推荐选用300mm,450mm及600mm。3)机架外形尺寸的偏差不超过±2mm;外表面对底部基准面的垂直度公差不大于3mm。2,机械活动部分:机械活动部分应转动灵活,插拔适度,锁定可靠,施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。3,引入光缆弯曲半径:引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。4,机架结构:结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。5,保护套,衬垫及纤芯和尾纤弯曲半径:光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯,尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。6,机架的表面:涂覆层应表面光洁,色泽均匀,无流挂,无露底;金属件无毛刺锈蚀。7,结构装置上的文字,图形,符号和标志:结构装置上的文字,图形,符号和标志应清晰,完整,无误。
