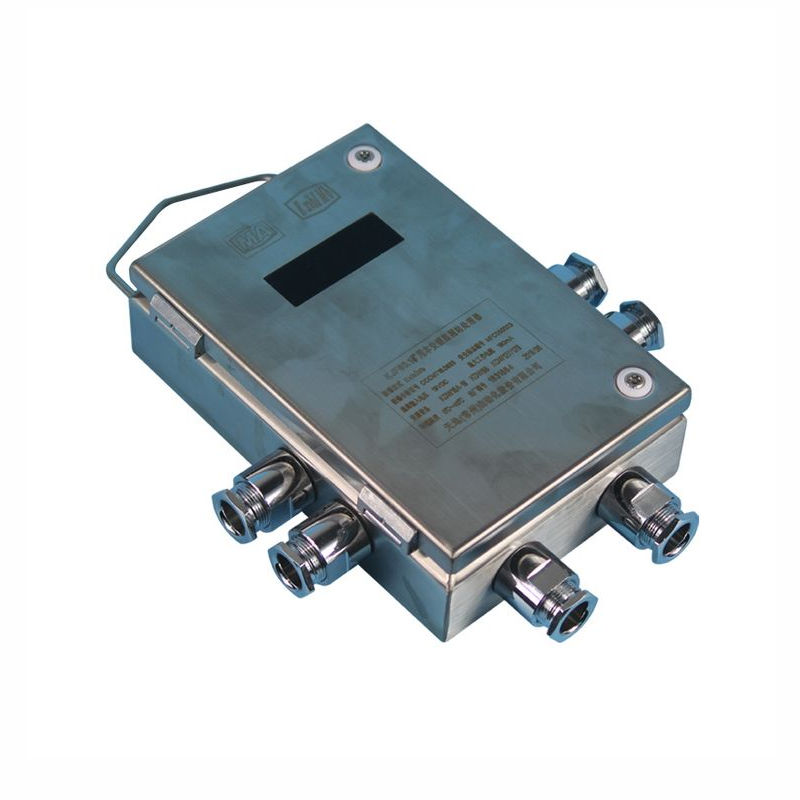

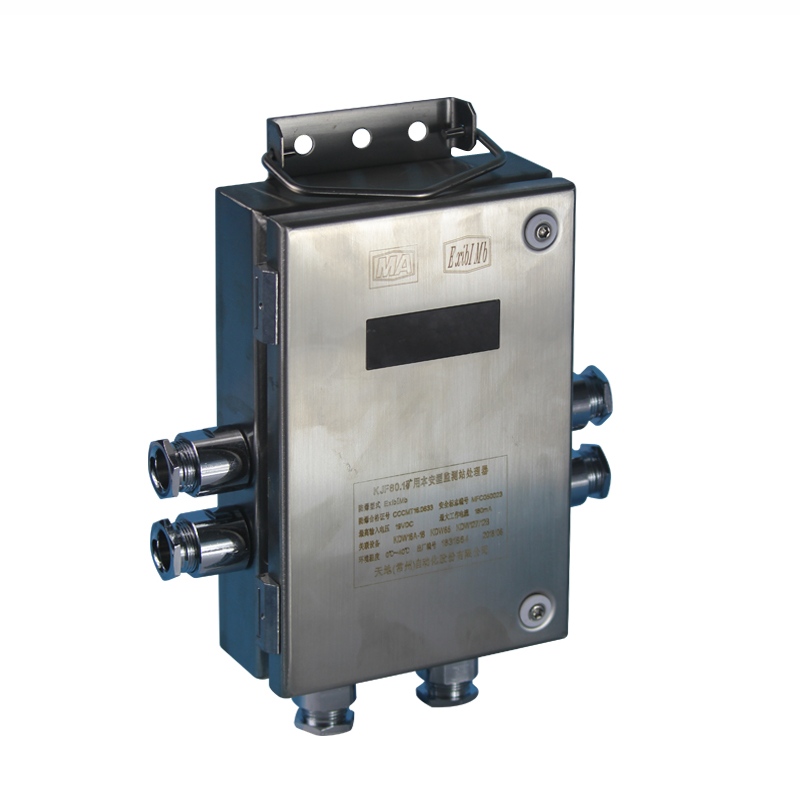

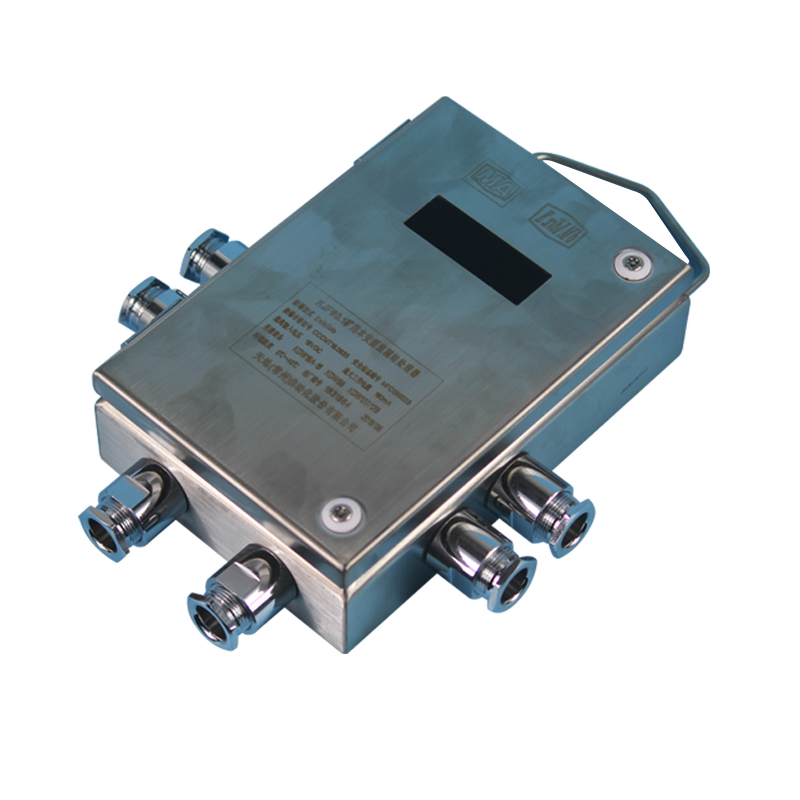

天地矿用本安型监控站处理器 KJF80.1矿用本安型人员定位分站
主要技术参数
工作电压：15V
工作电流：KJF80.1不大于100mA KJF80.2A不大于75mA
井下无线接收距离：不小于30m
接口信号:
a)开关量输出信号 电压型，负载接拉地流2mA时，电压不低于9V； 触点输出（常开或常闭）
b)主通讯接口信号：RS-485 防爆型式：矿用本质安全型。
5.6.2 KJF90矿用无线数据监测站 能接收并贮存转发上一级计算机的命令。根据上一级计算机的命令，采集、处理标识卡的定位信号、开关量输入信号和标识卡报警信息，并向上传输。根据上一级计算机的命令向标识卡发送指令信息和中文信息。
具备如下功能： 控制功能：可按上一级计算机的命令发出开关量控制信号。
显示功能：可显示本机分站号、连接的无线收发器信息等信息。
存储功能：分站存储数据时间应不小于 2h，存储信息条数不小于1500条。
主要参数： 工作电流：不大于300mA KJF90无线数据监测站最多可连接8个KJF91测距无线收发器； KJF90无线数据监测站具有1路开关量输出，
1路开关量输入； 1个RS485主传输电缆口或1个CAN主传输电缆口。
2个RS485与无线收发器之间传输电缆口；
5.6.3 KJF91矿用测距无线收发器 KJF91无线收发器可接收并处理标识卡或定位标识卡的定位信号, 同时可将接收到的定位信号通过RS485传送到无线数据监测站；也可接收无线监测站的命令向标识卡或定位标识卡发送指令信息。将来可扩展精确定位模块，定位精度为5m。
主要参数： 额定工作电压：DC 18V； 工作电流：不大于500mA； 传输： RS485方式传输、传输速率2400bps、
6 主要功能 6.1 实时监测功能
a）实时监测当前井下总人数；
b）实时监测当前井下各区域人数；
c)定位人员位置
d）矿井图采用矢量图，可以任意放大缩小；
e）实时监测当前各区域、各部门、各工种、各职务的下井人数。
f)位置跟踪：在图上动态显示人员当前位置
g)实时监测当前某些特殊工种或特殊人员下井情况和所处位置；
