1152芯四网合一光纤配线架配置介绍-------宁波市品悦通信设备有限公司有多年1152芯四网合一光纤配线架研发制造经验，企业规模庞大，1152芯四网合一光纤配线架销售遍及全国各地，品悦1152芯四网合一光纤配线架不仅外形象美观，管理生产工艺更科学。
宁波品悦通信的产品规格多样、款式新颖、品质高、工艺精湛、价格合理、交易便捷、服务完善、终身。品悦秉承以人为本、以质量为先、用的服务的精神理念。用每一个产品来诠释“真、善、美”的真谛！ 可以完全根据您的需求来订做。
1152芯三网合一光纤配线柜、1152芯三网合一光纤配线架、1152芯三网合一ODF光纤配线柜、1152芯三网合一ODF光纤配线架、1152芯三网合一光纤机柜、1152芯三网合一机柜、1152芯三合一光纤机柜、1152芯三合一机柜、1152芯三网合一网络机柜、1152芯三合一网络机柜
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
三网合一光纤配线柜、三网合一光纤配线架、三网合一ODF配线架、宁波品悦通信设备有限公司是专业从事光纤配线架_光纤配线柜_ODF光纤配线架(柜）_ ODF配线架（柜）_ODF单元箱_ODF配线箱等通信接线设备的高新科技企业，公司创建以来，凭着对光纤通信新技术的不断追求以及对市场的快速响应构筑差异打造精品的可持续发展战略及时准确的为用户提供贴切迅捷的产品和服务!
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
三网合一光纤配线架的作用： 光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
光纤配线架的特点，近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤配线架的选型应考虑以下几个方面。
（1）纤芯容量一个光纤配线架应该能使局内的芯数的光缆完整架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。
（2）功能种类，光纤配线架作为光缆线路的终端设备应具有4项基本功能。①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足小弯曲半径的要求。

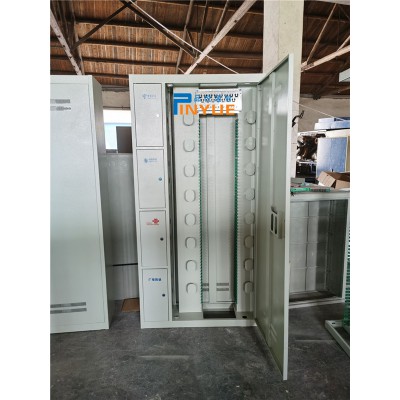

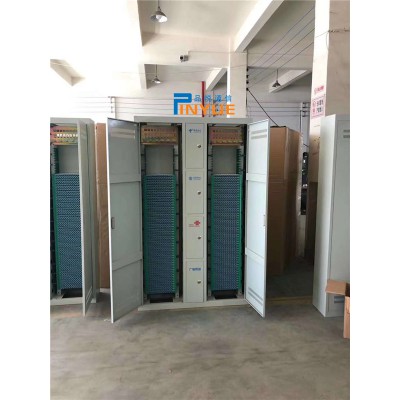

机架结构
（1）机架为开放式结构，架体采用冷轧钢板整体焊接，可以根据需要安装左右侧板与前后门板，每扇门使用磁吸上下固定。机架的门采用活动铰链，可灵活拆卸，门的开启角大于110°。
（2）机架采用双面操作，正面为直列模块，用于外缆的固定、开剥、熔接与终端；背面为横列模块，用于成端设备的跳线与尾缆，模块的左侧固定设备的尾缆，右侧有存储跳纤的绕纤轮。
（3）机架应能适用于上、下进缆的环境中，上走线环境中光纤光缆从顶部进入机架，并有独立的进缆（纤）孔；光缆（纤）进纤孔应有护纤条保护，并有足够大的过纤面积。
（4）机架的横列模块区安装有多层水平走线槽，以满足多个机架并架时的走纤。
（5）架体有完善的保护接地系统，并保证光缆加强芯及其铠甲层有效接地。
（6）机架外形尺寸及容量配置如表一所示。
机架总体描述
（1）机架主要由顶盖、底座、骨架、前左门（可选）、前右门（可选）、后左门（可选）、后右门（可选）、光缆固定开剥单元、外缆侧熔配体化托盘和设备侧终端面板组成。
（2）架体正面引入室外光缆，具有固定、分支保护，以及熔接功能，背面引入设备侧光缆，跳线通过机架侧面通道连接前后的模块。
（3）机架的顶盖焊接1个M8×20的螺柱，以供机架接地用，另顶盖两边留有4个M8的螺纹通孔以供与并架的机架架顶连接用，同时顶盖还留有2个?8.5的孔，以供本机架架顶安装特殊用途的支撑件（比如安装光缆走线架，光纤槽道等）之用。机架底座应有4个14*25的腰孔，供机架底部固定用。
（4）标识盒设置在每单元下方，位置、尺寸均统一。
（5）MODF需满足外线光缆和设备尾缆进缆分区管理，跳纤采用12芯储纤盘储纤，没12芯体化熔纤配线盘对应12芯的储纤盘，外线光缆、尾缆、架内跳纤、架间跳纤均可实现无交叉跳纤路由；
（6）所有有光纤通过的地方均不出现安装螺钉外露的现象，必要时，可使用盖形螺母进行保护。
（7）托盘确保适配器在运输中牢固、可靠、防尘的要求。
宁波品悦通信设备有限公司创建于2010年的通信设备行业，深耕行业近7年，拥有国内庞大的通信设备具有良好的市场信誉，专业课业的销售和技术服务团队。历经几年的发展，从低端通信产品制造业发展成为高科技产业。以拥有国内外进水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备，并配套齐全高精度检测仪器，为产品提供了可靠的质量保证。
